异径软管连接适配结构

　　在小型流体输送、实验室气液管路搭建、桌面级气动装置改装、小型水冷循环系统布设这类场景里，经常会碰到不同内径软管对接的痛点——常规采购的标准接头要么适配规格覆盖不全，要么定制金属接头周期长、成本高，对于小批量试制、个人DIY改装、临时管路搭建的需求来说，用3D打印制作适配接头是性价比极高的解决方案，这款适配结构就是针对这类场景设计的管路转接件。

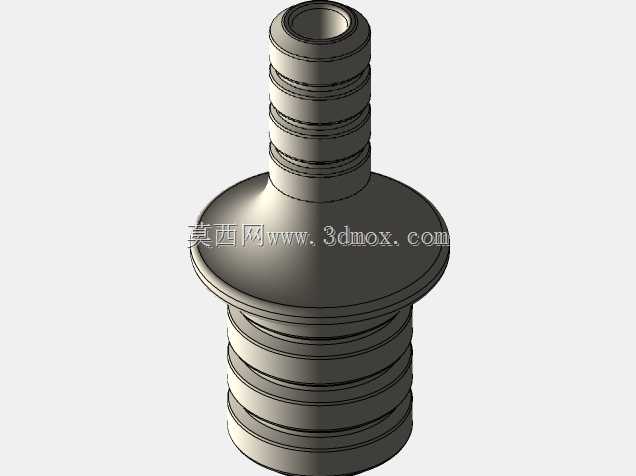

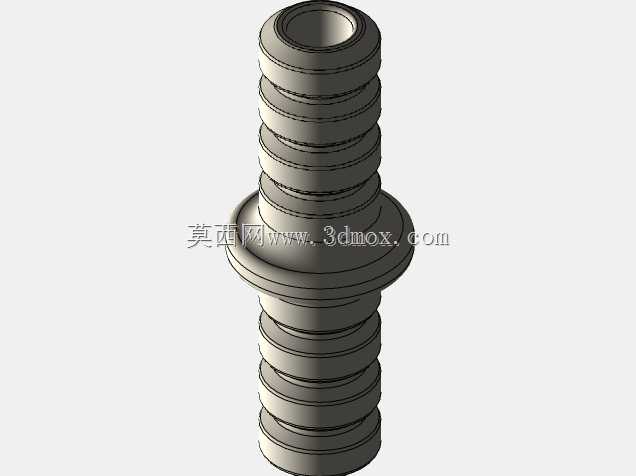

　　这款适配结构核心解决两个管路对接需求，一是异径转接，可将内径4mm的软管与内径8mm的软管实现密封对接，二是等径对接，附带同规格4mm内径软管的直连接头，覆盖日常小口径管路最常见的两种转接场景。设计时没有采用常规接头的外置倒刺结构，而是结合3D打印的成型特性，将插接段做了微锥度设计，插接段外径比对应软管内径大0.2-0.3mm，依靠硅胶管、PE软管这类常用软质管路的自身弹性抱紧接头外壁，既保证插接后的密封性能，又不会因为倒刺结构过于尖锐割破软管内壁，实际测试中搭配常见的硅胶软管使用，在0.1MPa以内的气压、水压工况下不会出现渗漏、脱管的问题。

　　打印方向选择垂直堆叠成型，也就是接头的轴向与打印平台垂直，这种打印方式能让层纹方向与管路插接的受力方向一致，避免横向打印时层间受力开裂的问题，同时能保证插接段的圆柱度，不会因为打印翘曲出现插接段椭圆导致的密封失效。打印填充采用100%实心填充，避免接头内部存在孔隙导致流体渗漏，同时提升接头的结构强度，在反复插拔软管的过程中不会出现插接段断裂的问题。整个接头没有设计额外的卡扣、快拆结构，也不需要额外的喉箍、扎带辅助固定，依靠软管自身的弹性抱紧力就能满足低压工况的固定需求，安装时只需要将对应规格的软管用力推到接头的限位台阶处即可，拆卸时直接拔出软管就能完成拆解，操作门槛极低。

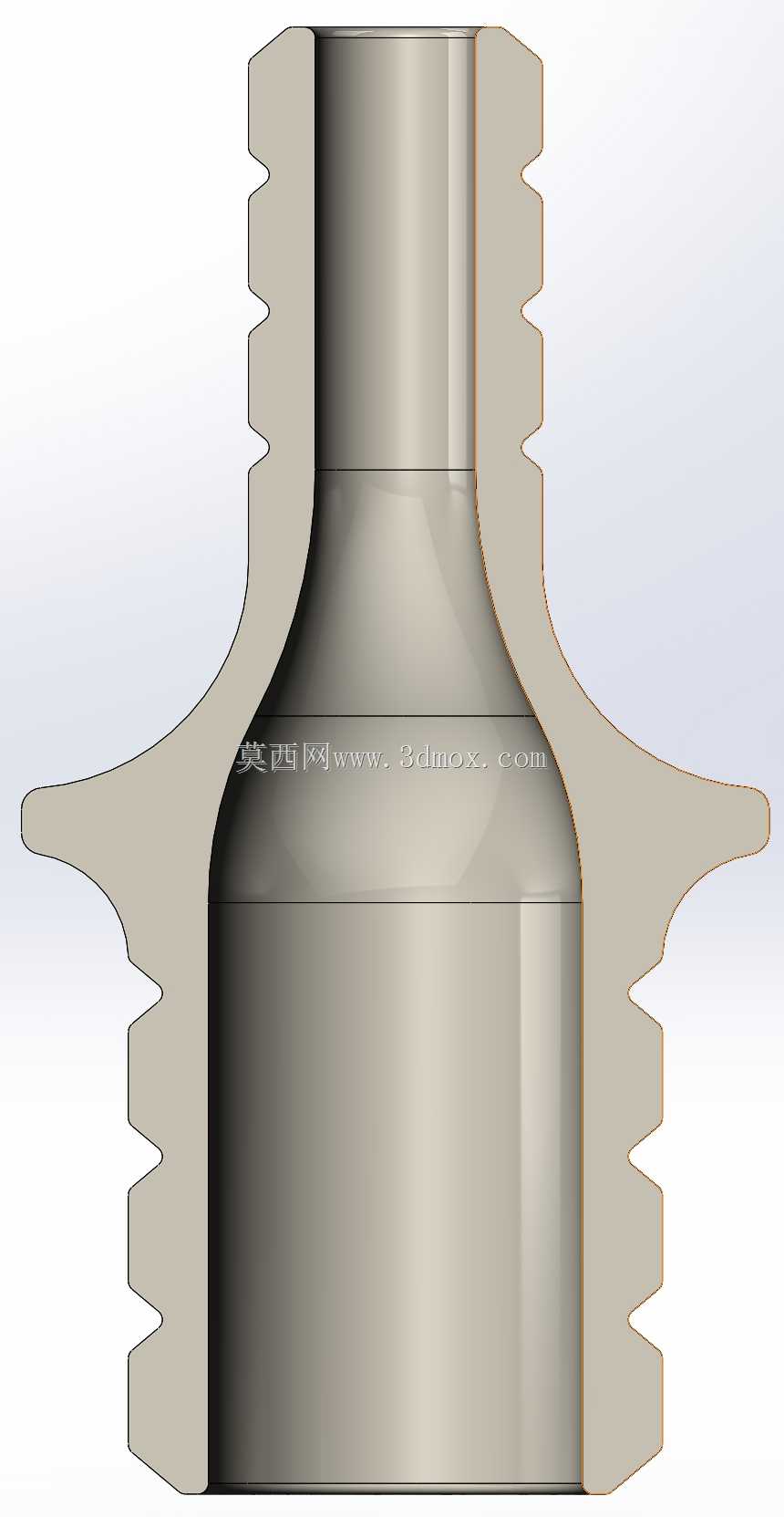

　　从安装边界来看，异径转接段的最大外径不超过12mm，等径对接段的最大外径不超过8mm，接头总长度控制在35mm以内，整体结构非常紧凑，在狭小的设备内部空间里也能完成布设，不会和周边的线束、结构件产生干涉。接头两端的限位台阶高度控制在1.5mm，既能给软管插接提供明确的到位感知，又不会因为台阶过高导致软管端部长期被撑开出现老化开裂的问题。实际测试过程中，搭配壁厚1mm的硅胶软管反复插拔超过50次，接头表面没有出现明显的磨损痕迹，软管也没有出现开裂、松弛的情况，完全能满足日常小流量流体管路的转接需求。

　　这类3D打印的接头相比传统的金属、塑料标准接头，最大的优势是可以根据实际管路的尺寸快速调整参数，比如碰到非标准内径的软管，只需要修改模型的插接段外径、锥度参数就能快速打印出适配的接头，不需要等待开模或者采购周期，对于设备改装、样机试制、实验室临时管路搭建这类场景来说，能大幅缩短管路布设的周期，同时降低配件采购的成本。设计时特意没有做多余的外观造型，整个接头采用等壁厚结构，避免打印过程中出现壁厚不均导致的收缩变形，同时减少打印过程中的支撑使用，打印完成后只需要简单去除底部的打印底座就能直接使用，不需要额外的打磨、后处理工序，哪怕是入门级的FDM3D打印机也能打印出合格的零件。

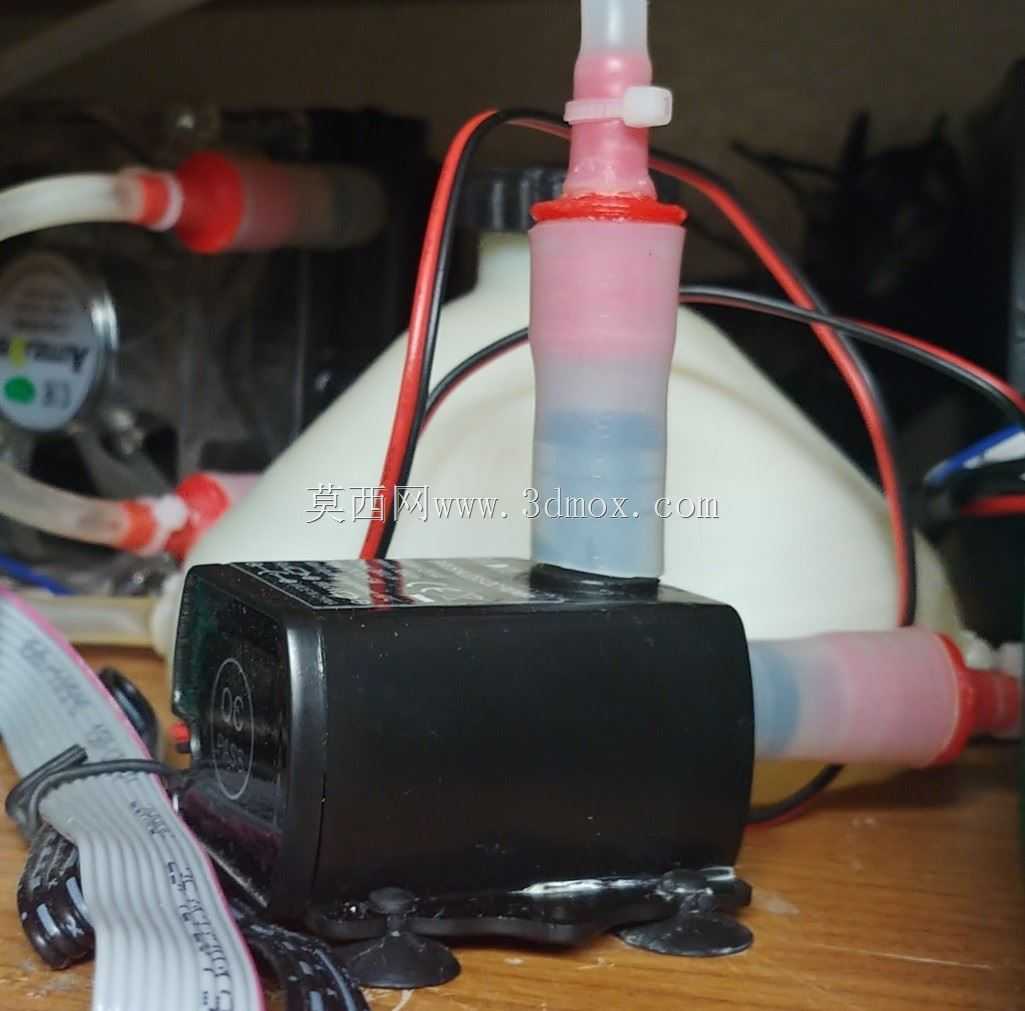

　　在实际的应用场景里，这类接头可以用在小型气泵的输气管路转接、桌面级水冷系统的水管对接、小型蠕动泵的管路连接、实验装置的气液管路布设等场景，只要是工作压力不高、输送介质没有强腐蚀性的软管路对接，都能使用这款适配结构完成转接。相比市面上销售的标准塑料接头，3D打印的接头可以根据实际的安装空间调整接头的总长度、台阶位置，比如在空间特别狭小的位置，可以缩短接头的非插接段长度，进一步压缩安装所需的空间，这是标准量产接头很难实现的定制化优势。
