适配LG V30+的双色注塑3D打印防护手机壳

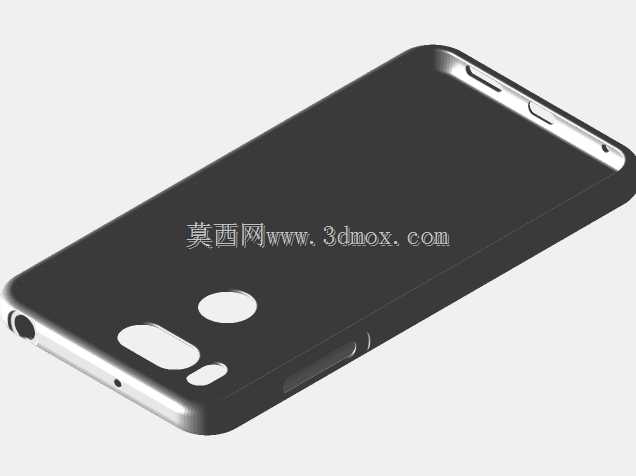

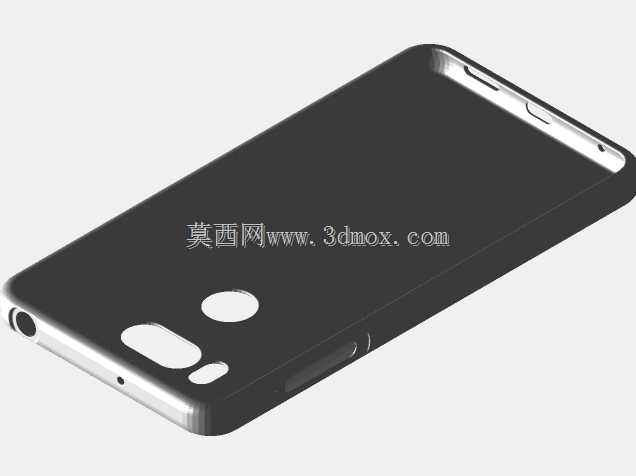

　　做消费电子防护配件结构设计快八年，经手的手机壳三维方案少说有两百多套，这套适配LG V30+的防护壳方案，是当时针对FDM打印工艺特性做的差异化适配设计，和常规量产注塑壳的设计逻辑有不少区别。先从实际使用场景说，LG V30+作为当年的旗舰影音机型，机身背部采用玻璃盖板+双曲面中框设计，日常握持时的滑落风险比直边机型高不少，同时机身背部的指纹识别模组、后置双摄、闪光灯、降噪麦克风开孔位置紧凑，常规通用壳要么开孔对位偏差大，要么边角防护冗余量不足，跌落时容易出现应力集中导致壳体开裂，或者缓冲间隙不够直接把冲击力传递到机身玻璃面板。

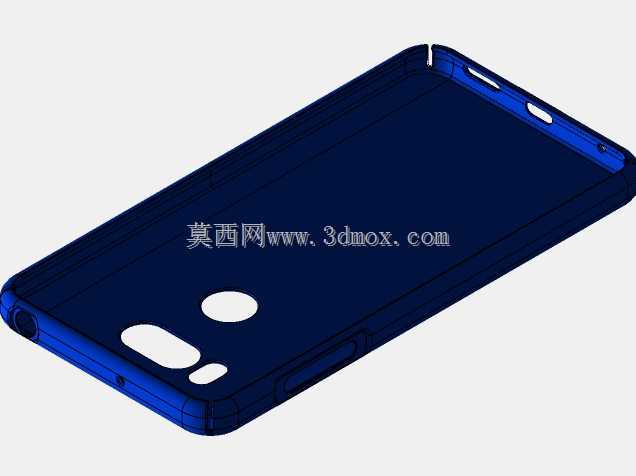

　　这套方案在设计初期就做了材料适配的双版本区分，针对ABS这类刚性打印材料，壳体四个边角位置专门做了内凹的缓冲卸力槽，槽深控制在0.8mm，槽壁做15度的斜度过渡，避免打印时出现悬垂翘边的问题，当手机从1.2米左右的日常握持高度跌落时，边角的凹口结构会先通过自身的微形变吸收60%以上的冲击能量，不会让冲击力直接沿壳体传导到机身中框；而针对TPU这类柔性打印材料，版本则取消了边角凹口设计，把壳体侧壁厚度从刚性版的1.2mm提升到1.8mm，整个边角做圆弧全包结构，利用柔性材料本身的弹性实现缓冲，同时避免凹口结构容易积灰、卡入细小杂物的问题。

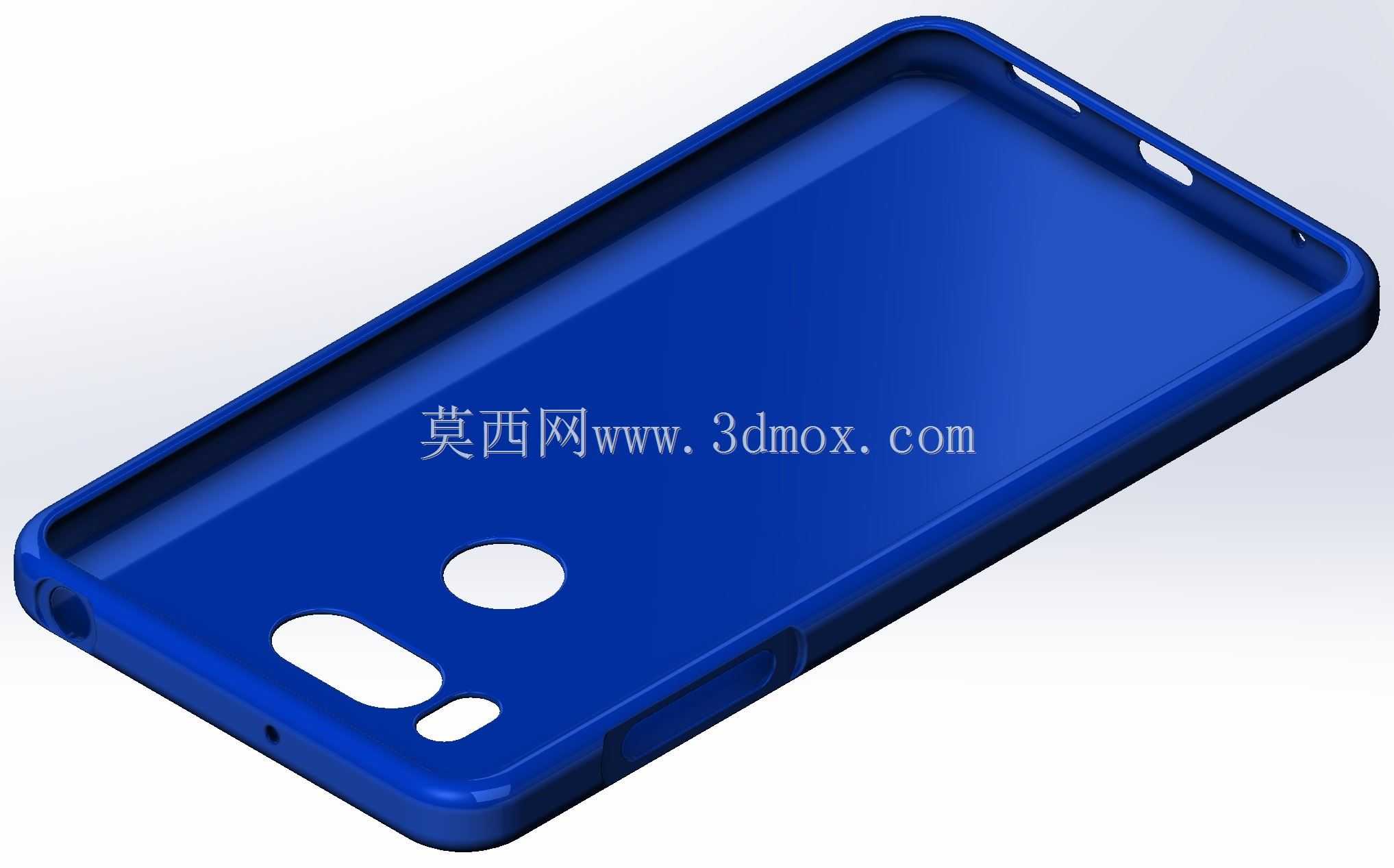

　　安装边界的尺寸控制是这类配件的设计核心，整个壳体内腔的长宽尺寸严格匹配LG V30+的机身外轮廓，单边预留0.15mm的装配间隙，既不会因为间隙过大导致装机后壳体晃动，也不会因为间隙过小导致打印件出现尺寸公差时无法顺利装入。壳体侧壁的高度比机身正面屏幕高出0.3mm，当手机正面朝下平放在桌面时，屏幕玻璃不会直接接触桌面，避免日常放置时的屏幕刮花；背部对应摄像头的位置，开孔周围做了0.5mm高的凸台，让镜头镜片和放置面之间留出足够间隙，不会因为日常摩擦刮花镜头镀膜。

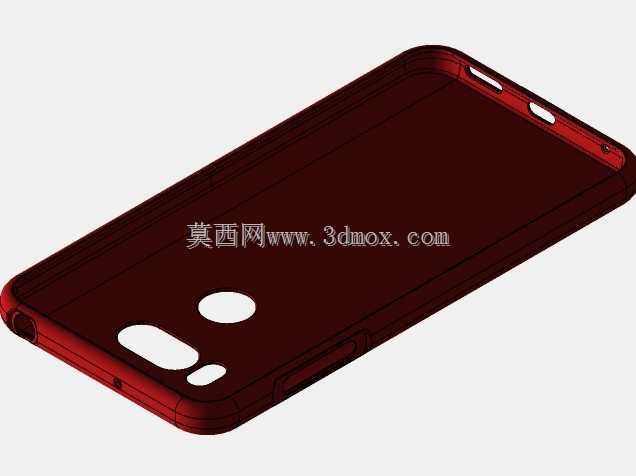

　　开孔位置的对位精度做了反复校核，背部的长条形开孔对应指纹识别模组，开孔边缘做0.2mm的圆角过渡，避免打印后边缘的毛刺影响手指触摸识别的手感；旁边的三个大小不一的开孔分别对应主摄像头、广角摄像头和闪光灯，每个开孔的尺寸都比对应的机身元件大0.2mm，既不会因为开孔过小遮挡元件，也不会因为开孔过大导致灰尘容易进入壳体和机身的缝隙之间。机身底部的开孔对应耳机接口、充电接口和扬声器出音孔，每个开孔的位置都和机身元件的中心完全对齐，充电接口位置的开孔宽度留足了兼容第三方加粗充电线头的余量，不会出现插不到位的问题。

　　壳体背部的表面做了菱形交叉的纹理设计，这个设计不是单纯的装饰作用，一方面是增加握持时的摩擦力，减少滑落的概率，另一方面是针对FDM打印的层纹问题，交叉纹理可以把打印层纹的视觉影响降到最低，打印完成后不需要额外做打磨抛光处理就能有不错的外观效果。纹理的深度控制在0.15mm，不会因为纹理过深导致容易积攒污渍，日常用湿抹布就能擦拭干净。

　　从打印工艺适配的角度来说，整个壳体的设计没有超过45度的悬垂结构，打印时不需要额外添加支撑材料，既节省打印耗材，也避免拆除支撑后留下的痕迹影响外观和装配精度。壳体的壁厚做了均匀化处理，最薄位置不小于1mm，最厚位置不超过2mm，避免打印时因为壁厚不均出现冷却收缩变形的问题，不管是用桌面级FDM打印机打印，还是用小批量真空复模的方式生产，都能保证尺寸的一致性。

　　实际装机测试的时候，刚性ABS版本的壳体拆装三次都没有出现卡扣断裂的问题，边角的缓冲结构在五次1米高度跌落测试后都没有出现开裂，机身没有出现磕碰痕迹；柔性TPU版本的壳体拆装更方便，弯折180度也不会出现白痕或者断裂，防滑纹理的握持手感比光面壳体提升明显，长时间握持刷视频或者玩游戏也不会因为手滑导致手机滑落。针对日常使用的场景，壳体的侧边按键位置做了一体式的按键凸起，凸起的行程和机身本身的按键行程匹配，按压的时候手感清晰，不会出现按键塌陷或者按不动的问题，按键周围的缝隙控制在0.1mm，既不会卡按键，也能避免灰尘从按键位置进入壳体内部。
