双4010冷却风扇悬挂式安装固定支架

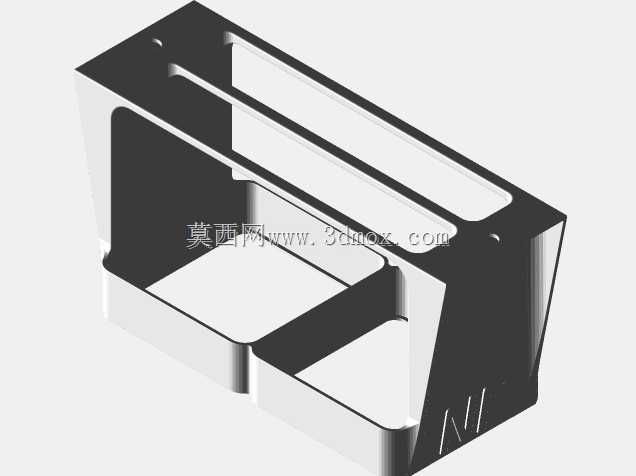

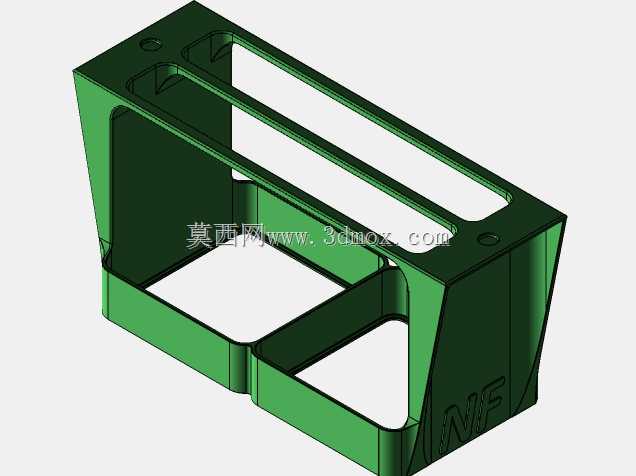

　　支架的内框尺寸完全匹配两台4010风扇并排摆放的外轮廓，预留的安装孔位对应风扇边角的标准固定孔，安装时不需要额外打孔或者修改风扇本身结构，直接用对应规格的自攻螺丝就能将风扇牢牢固定在支架内侧，支架外侧的安装耳上预留的固定孔，可以将整个支架组件悬挂固定在设备机箱内壁、散热模组侧边或者其他需要定向送风的位置，不会占用风扇进出风侧的通流面积，保证风扇的送风效率不会因为支架遮挡出现明显衰减。设计过程中重点考虑了熔融沉积成型3D打印的工艺特性，整个结构没有需要额外添加支撑的悬空区域，尤其是中间分隔两台风扇的横梁以及上下框体的连接部位，通过合理的倾斜角度设计与桥接跨度优化，在常规ABS材料打印参数下，不需要添加任何支撑材料就能完成成型，在小型电子设备、桌面级DIY散热改造、紧凑型工控模组的散热布局中，受限的安装空间往往让常规风扇固定方案难以施展，尤其是需要并排布置两台40mm规格轴流风扇的场景，既要保证安装稳固不产生振动异响，又要尽可能压缩支架本身占用的空间，同时还要兼顾小批量自制时的加工便利性，这类悬挂式双风扇支架就是针对这类需求开发的结构件。这款支架的核心适配对象是两台尺寸为40×40×10mm的标准轴流冷却风扇，整体采用框架式镂空结构，没有多余的冗余结构，所有壁厚都控制在满足3D打印成型强度的合理区间，既不会因为壁厚过薄导致打印时翘曲变形、安装后受力断裂，也不会因为壁厚过大增加不必要的重量与材料消耗。从安装边界来看，

　　打印完成后不需要进行支撑拆除的后处理工序，大幅降低了自制加工的时间成本与材料损耗，同时避免了支撑拆除后留下的表面瑕疵影响安装精度。支架的侧壁采用了渐变式的加强结构，从安装端到风扇承托端的壁厚平滑过渡，既保证了悬挂安装时的结构刚性，避免风扇运行时的长期振动导致支架连接处出现疲劳断裂，又尽可能减少了结构本身的风阻，让风扇吹出的气流可以更顺畅地导向需要散热的目标区域。实际使用场景中，这类支架可以应用在小型3D打印机喷头组件的双风扇散热改造中，一台风扇负责散热鳍片的风冷，另一台负责打印模型的层间冷却，通过这个支架将两台风扇集成悬挂在喷头侧边，不需要额外设计复杂的安装座，就能实现稳定的固定；也可以用在紧凑型NAS机箱、

　　迷你ITX主机的硬盘位散热改造中，将两台4010风扇固定在硬盘笼侧边，对着硬盘盘体持续送风，解决密集硬盘布置下的积热问题；还可以应用在小型桌面功放、DIY电源模块的散热改造中，根据设备内部的空间布局灵活选择悬挂位置，定向为发热元件输送冷却气流。结构细节上，支架边角处都做了小尺寸的圆角过渡，一方面避免3D打印时尖角位置出现应力集中导致打印件开裂，另一方面也避免安装操作时尖锐边角划伤操作人员或者设备内部的线材。框体上的大面积镂空除了减轻重量之外，也能减少支架本身对气流的阻挡，让风扇的进出风更顺畅，同时在打印过程中可以减少材料的收缩应力，降低大平面结构打印时的翘曲风险。针对ABS材料的打印特性，整个结构的相邻面之间都设计了合理的打印角度，

　　所有悬空部位的桥接跨度都控制在普通桌面级3D打印机可以稳定成型的范围内，不需要调整特殊的打印参数，使用常规的ABS打印温度、热床温度以及打印速度，就能获得强度足够、表面质量合格的成品，打印完成后只需要简单去除底部的打印 raft 或者边线毛刺，就可以直接投入使用，不需要进行二次打磨、钻孔等后处理工序。从安装适配性来看，支架的固定孔位采用了通用的孔径设计，既可以适配M3规格的螺丝螺母固定，也可以直接使用自攻螺丝拧入打印件的孔位完成固定，对于不同厚度的安装壁面，都可以通过更换不同长度的螺丝完成适配，不需要对支架本身进行修改。双风扇并排的布局设计，让两台风扇的送风区域可以无缝衔接，在需要覆盖一定宽度的散热面时，比单台大尺寸风扇的安装灵活性更高，同时可以根据实际散热需求选择单台运行或者双台同时运行，平衡散热效果与运行噪音。
