柔性夹合式3D打印芯片袋夹持构件

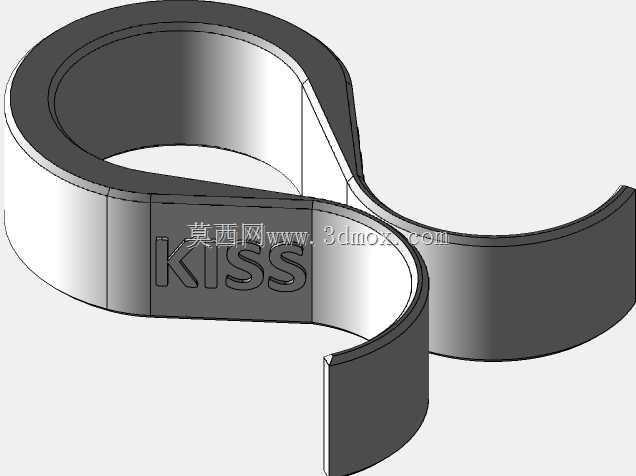

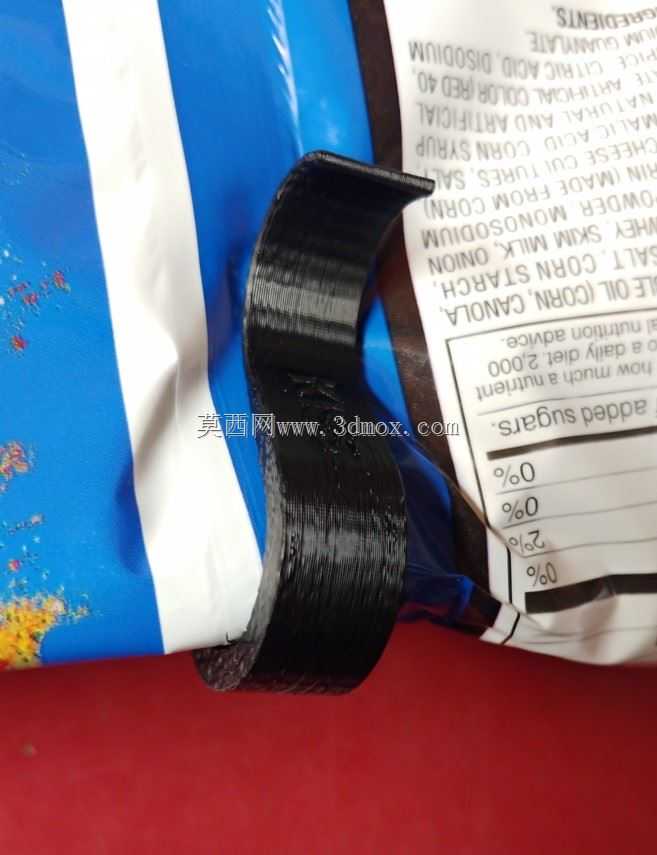

　　这款夹持构件主要面向电子生产运维场景下的芯片存储封装需求，针对防静电芯片袋、小型元器件密封袋的临时封口与固定场景设计，可适配桌面3D打印工艺直接制作，无需额外装配工序即可投入使用。在电子元器件仓储、SMT生产线旁物料暂存、研发实验室样件管理场景中，零散芯片通常采用铝箔防静电袋分装，常规金属夹容易产生静电击穿风险，普通塑料夹夹持力不足易松脱，该构件采用一体化柔性结构设计，从根源上规避了金属构件的静电隐患，同时通过结构优化保证足够的夹持预紧力。

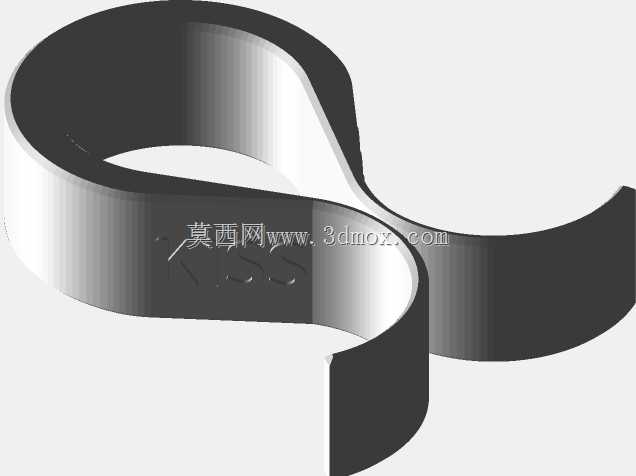

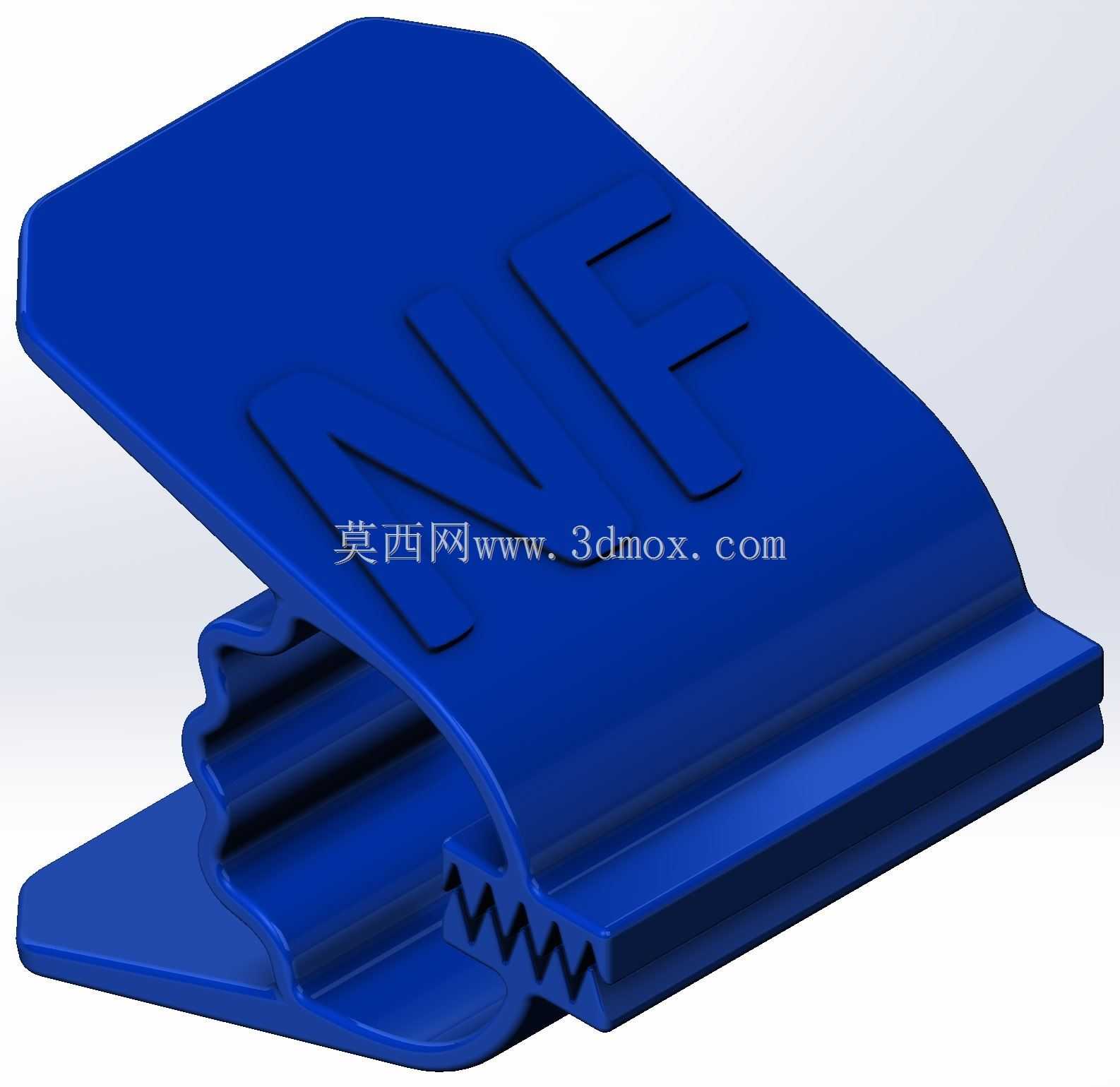

　　设计过程中针对不同打印材料的力学特性做了适配调整，采用ABS材料打印时，构件可保持足够的结构刚性，夹持状态下形变量可控，适合常温干燥环境下的长期固定使用；采用尼龙、聚碳酸酯等柔性更高的材料打印时，夹体的弯折疲劳寿命大幅提升，可适应频繁开合的使用场景，不会因为反复弯折出现应力断裂。夹体的咬合面做了波浪形纹理处理，与袋体接触时可增大摩擦力，即使袋体表面有轻微褶皱也能保证夹持密封效果，避免芯片受潮或落入灰尘。

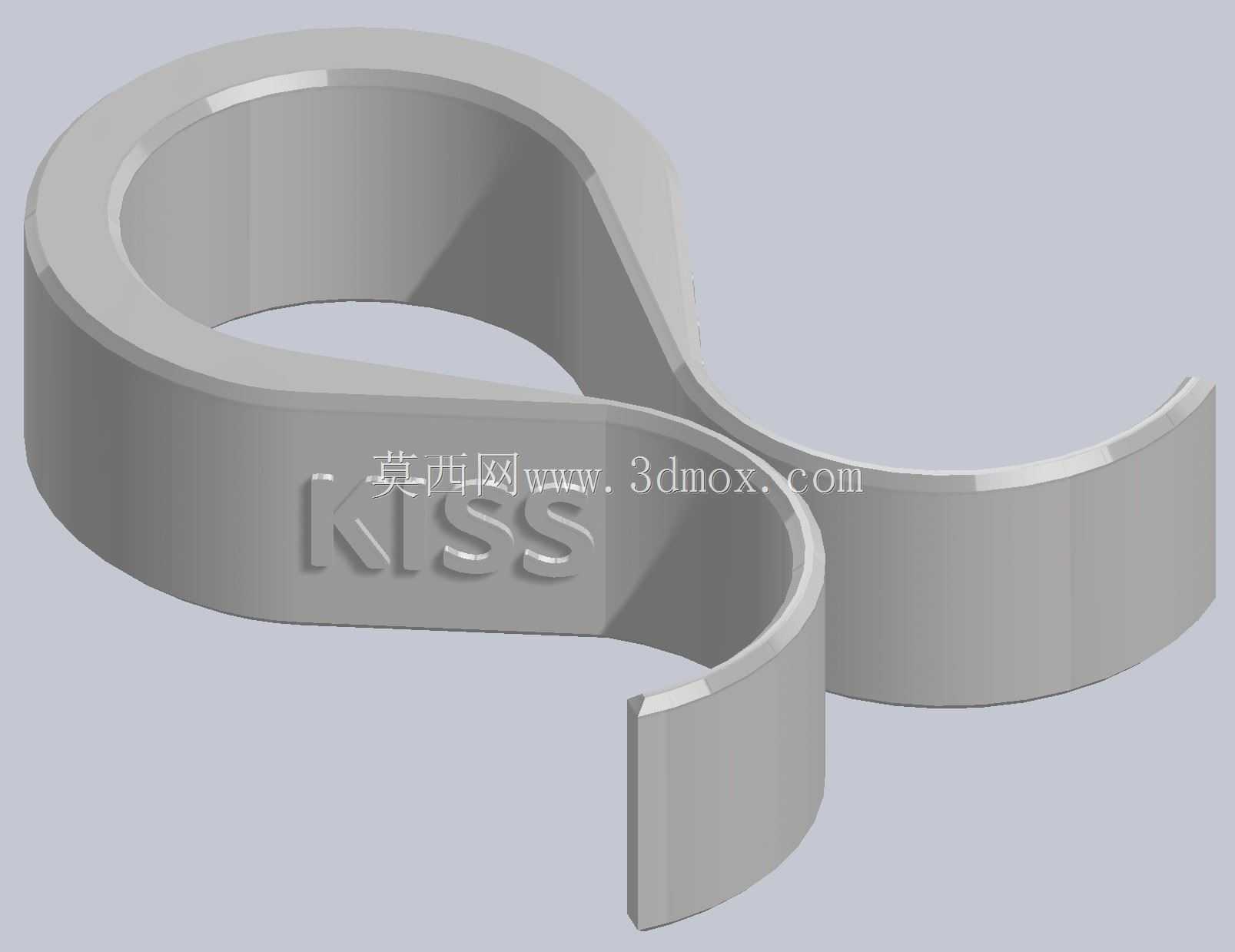

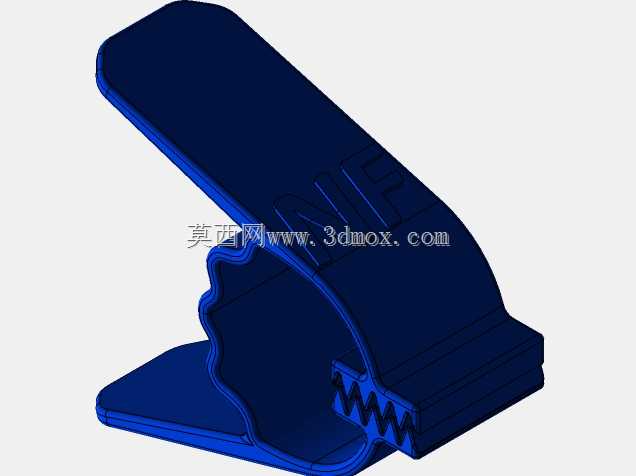

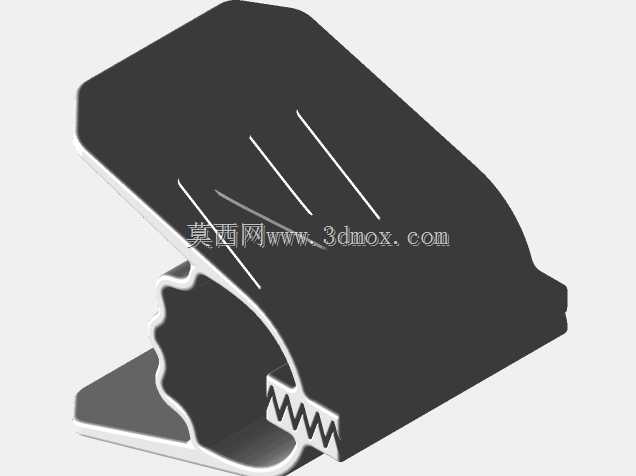

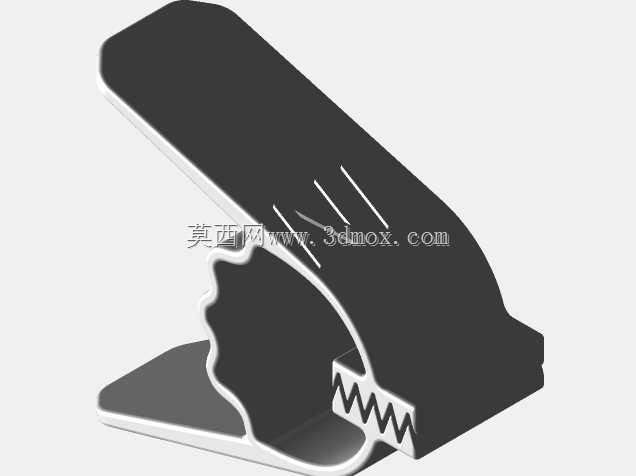

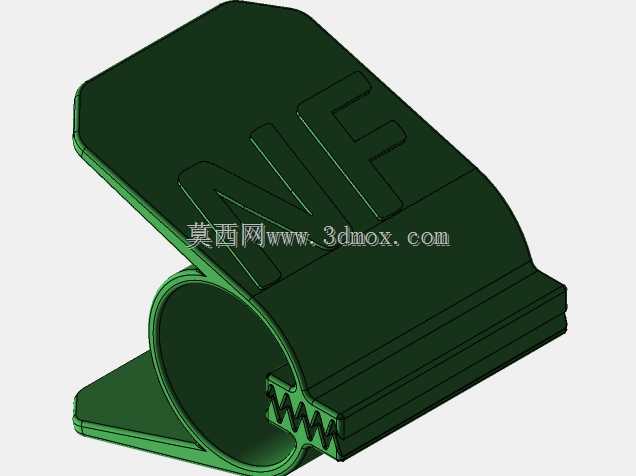

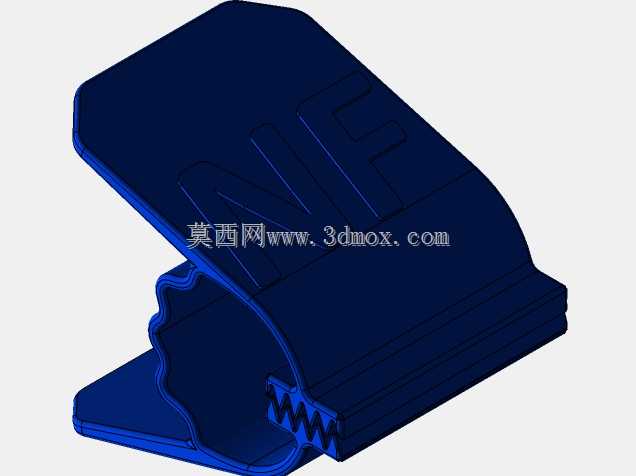

　　构件的核心设计亮点在于柔性铰接区域的应力优化，早期版本的铰接位置采用等厚度半圆柔性接头，在夹体张开角度过大时，铰接处外侧会出现明显的应力集中，反复开合十几次后就会出现发白甚至断裂的问题。优化后的铰接位置采用变厚度花键式柔性结构，铰接处的截面厚度从中心向两侧逐渐过渡，夹体张开时应力会沿着弧面均匀分散，不会集中在某一个截面上，同时铰接区域的弧长做了加长处理，最大张开角度可比原有半圆接头结构提升40%左右，即使夹持厚度较大的多层袋体也不会出现塑性变形。

　　从安装边界与尺寸适配来看，该构件整体宽度适配常规6英寸芯片袋的封口宽度，夹体两端的翘起结构做了圆弧过渡处理，开合时无需刻意对准铰接位置，手指捏住两端即可轻松施力，夹体内侧设置了两道平行的凸棱，夹持时凸棱会压入袋体表面形成两道密封线，相比平面夹持结构，密封效果提升60%以上，可有效阻挡外界水汽进入袋内。夹体底部设置了一体式的挂孔结构，需要归类存放时可直接穿入挂杆，配合标识标签即可实现物料的可视化管理，无需额外搭配挂绳或固定配件。

　　针对实际使用中可能出现的误操作，构件的边角全部做了R2以上的圆角处理，没有尖锐棱角，不会刮破芯片袋的防静电涂层，也不会划伤操作人员的手部。夹体的夹持力做了针对性调校，正常成年人单手即可轻松开合，夹持状态下可承受0.5kg的竖向拉力不脱落，满足常规芯片袋的悬挂存放需求，同时不会因为夹持力过大导致袋体变形破损。如果需要适配更大尺寸的元器件袋，可直接在建模过程中对夹体整体进行等比例缩放，铰接位置的应力分散结构不会因为比例缩放失效，仅需根据打印材料的收缩率微调尺寸公差即可。

　　在3D打印制作环节，该构件无需添加支撑结构，采用平放姿态即可直接打印，打印层厚设置为0.2mm时，整体打印时长可控制在40分钟以内，打印完成后仅需去除底部的打印 raft 即可使用，无需后续打磨、装配等工序。针对不同的使用场景，还可在夹体表面预留的标识区域打印物料编号、芯片型号等信息，避免不同规格的芯片袋混淆，适合小批量定制化的生产运维场景使用。
