250T液压机配套聚氨酯冲压成型模具

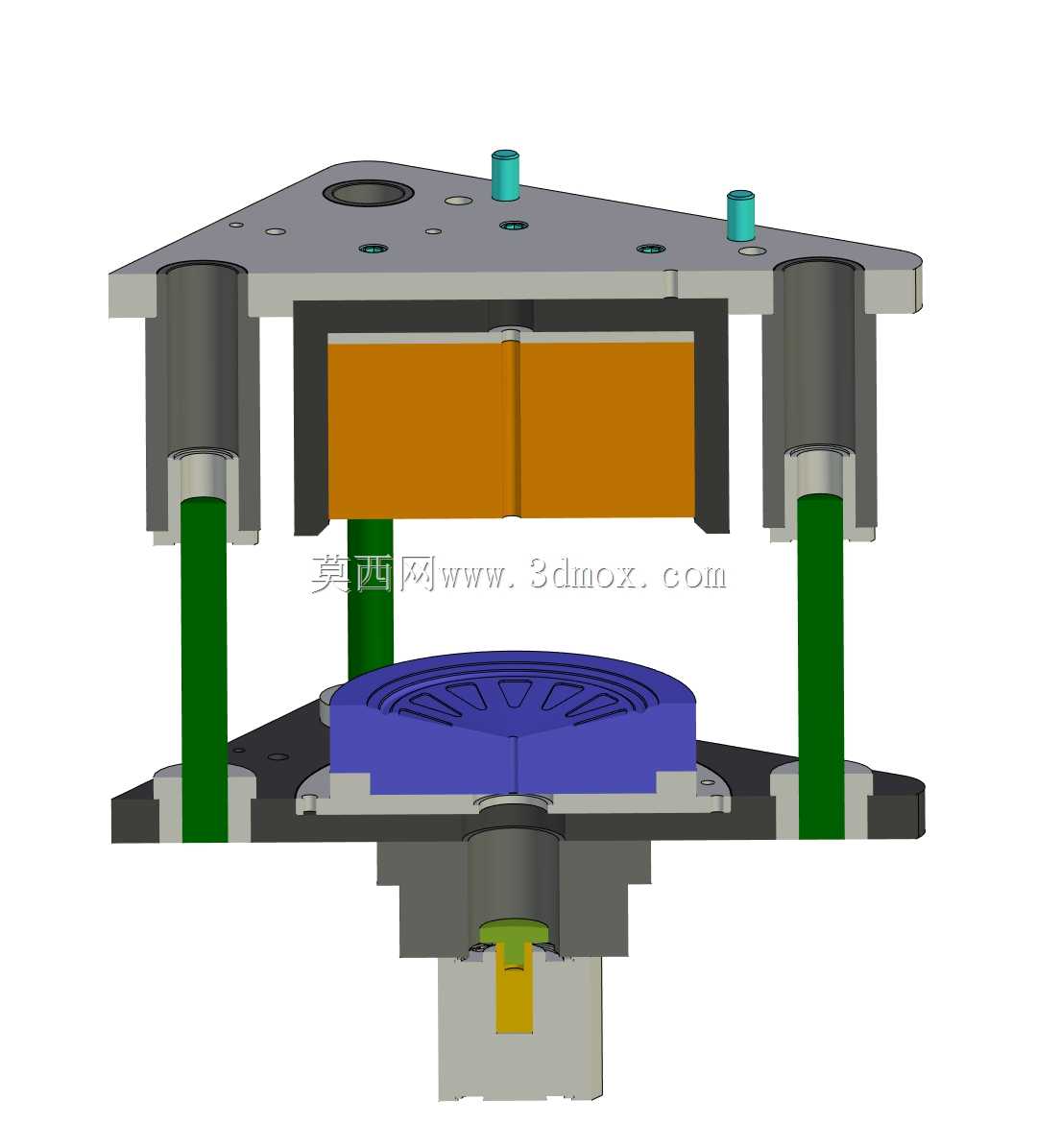

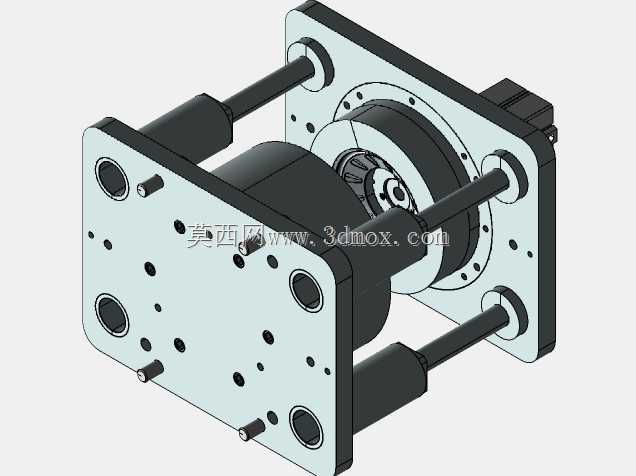

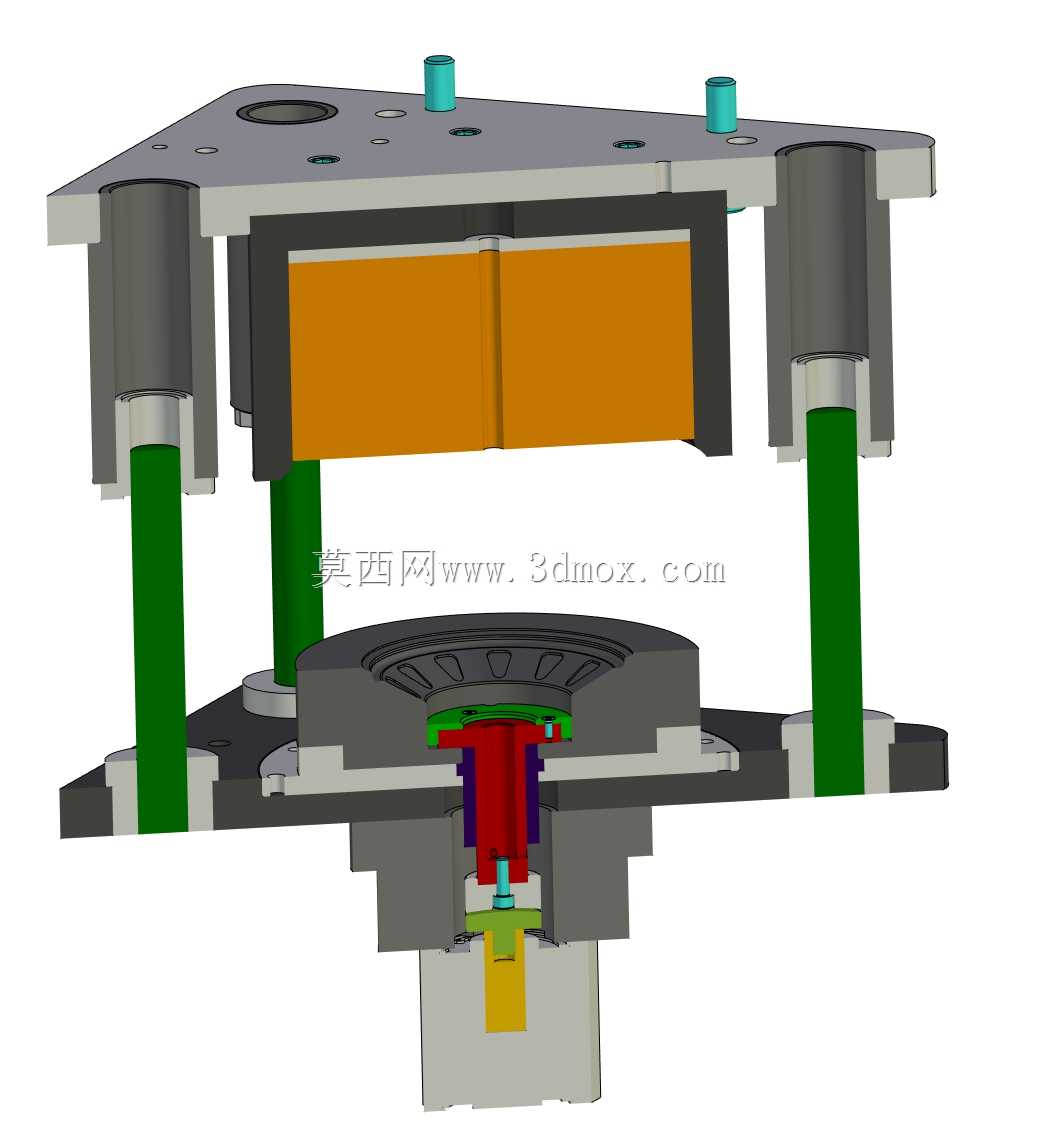

　　这套配套250T液压机使用的聚氨酯冲压模具，主要面向金属板材的聚氨酯冷冲压成型工序，在汽配钣金件、家电外壳冲压、小型五金结构件加工场景中应用广泛，区别于传统钢质凸凹模的硬接触冲压，聚氨酯材质的凹模/压边结构能通过自身弹性形变均匀传递压应力，避免工件表面出现拉伤、压痕，尤其适合表面质量要求高的薄板冲压工序，无需后续额外抛光打磨工序。从结构设计来看，模具采用标准四柱导向布局，上下模座均采用加厚钢板焊接后去应力处理，保证大吨位冲压下的模架刚性，导柱导套配合间隙控制在0.02mm以内，合模过程中不会出现偏载啃模的问题。上模部分固定冲压凸模与聚氨酯弹性压边圈，压边力通过聚氨酯块的压缩量调节，无需额外增设氮气缸或弹簧结构，整体结构更紧凑，

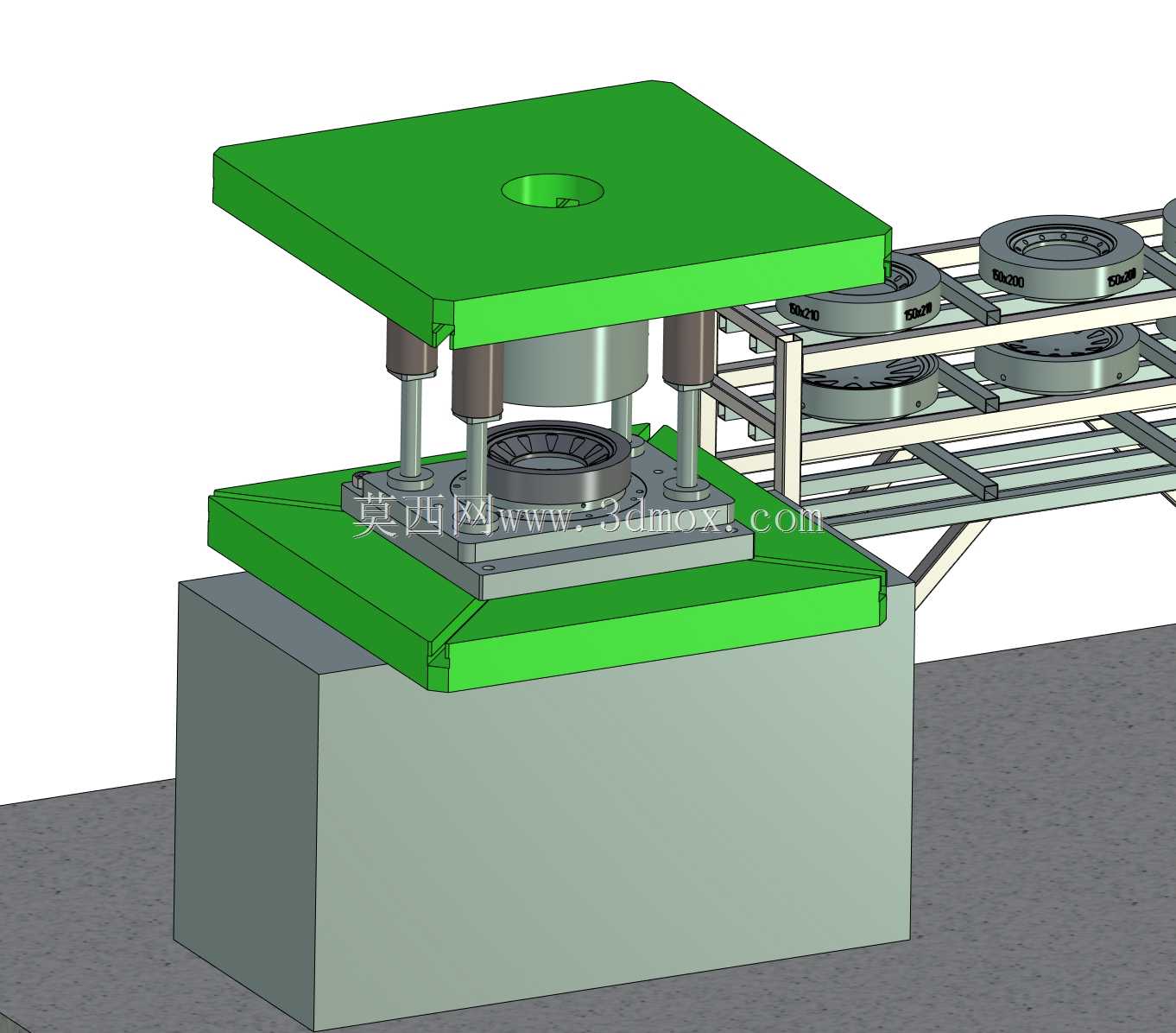

　　维护成本更低；下模部分设置定位挡块，可快速适配不同规格的坯料定位，出料端配套简易辊道输送结构，冲压完成后的工件可直接沿辊道滑出作业区，减少人工取件的安全风险，适配单机自动化连线改造需求。设计过程中优先考虑了安装边界的通用性，上模座的模柄尺寸、安装孔位完全匹配250T常规开式液压机的滑块安装槽，下模座的T型槽间距对应液压机工作台的标准T型槽规格，无需额外加工转接板即可直接上机安装，上下模合模行程预留了足够的安全距离，适配液压机最大开口高度与最小装模高度的参数区间，不会出现超程撞模的问题。模具的工作区域做了集中防护设计，冲压过程中聚氨酯块的形变范围被限制在模架的导向套内部，不会出现聚氨酯材料过度挤压溢出的问题，延长模具易损件的更换周期。

　　从功能特性来看，这套模具可完成落料、浅拉伸、压印、校形多道工序，更换不同的凸模镶块即可适配不同外形的工件加工，聚氨酯镶块采用快换式固定结构，磨损后仅需松开紧固螺钉即可快速更换，无需整体拆卸模架，大幅减少换模停机时间。在冲压作业过程中，聚氨酯材质的缓冲特性可有效降低冲压噪音，相比传统钢模冲压噪音降低15-20分贝，改善车间作业环境，同时聚氨酯材料的回弹特性可在开模瞬间自动完成工件脱模，无需额外设置顶料机构，简化了模具的整体结构，降低了故障概率。模架的导向部分采用自润滑导套，日常维护仅需定期补充润滑脂即可，无需频繁拆解保养，适合批量连续冲压生产场景。设计时还考虑了废料排出的问题，下模座设置倾斜的废料滑槽，

　　冲压产生的边角废料可沿滑槽自动滑入机床侧边的废料收集箱，无需人工频繁清理模腔内部的废料，提升连续生产的效率。整套模具的受力结构经过有限元校核，在250T满吨位冲压工况下，模座的最大变形量控制在0.05mm以内，保证冲压工件的尺寸精度稳定在IT8级以内，满足绝大多数五金冲压件的精度要求。
