手摇式小型牵引绞车结构设计

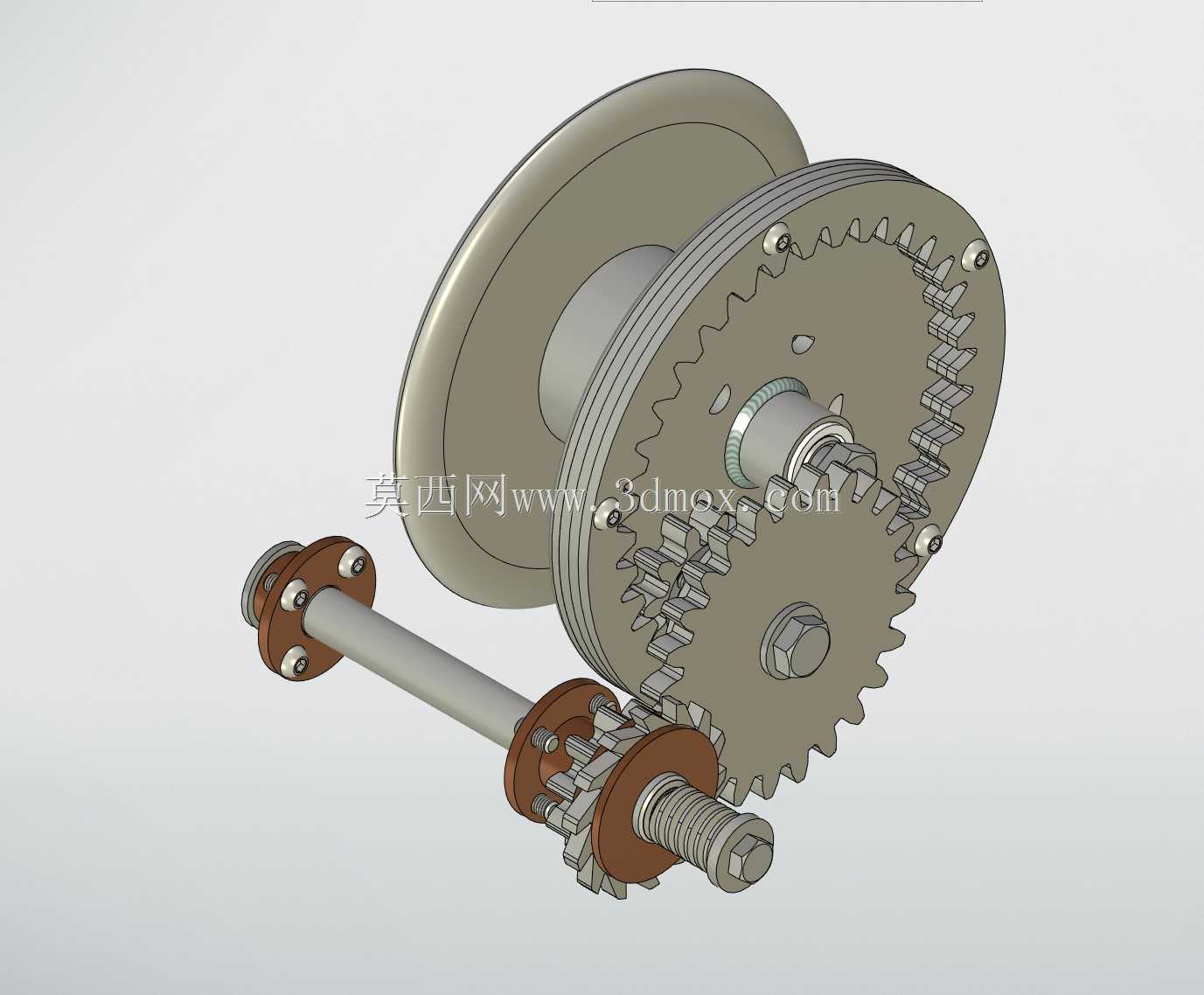

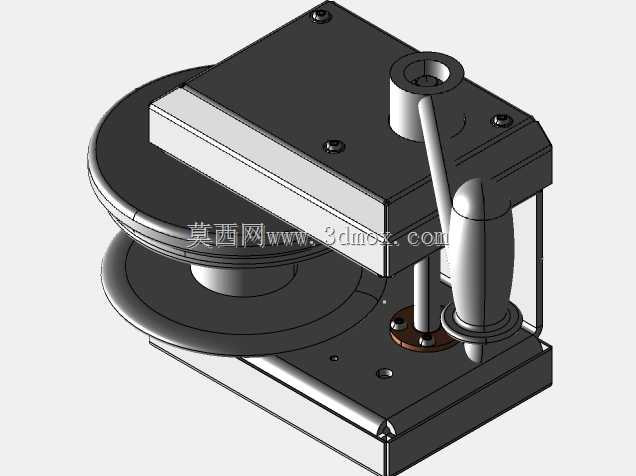

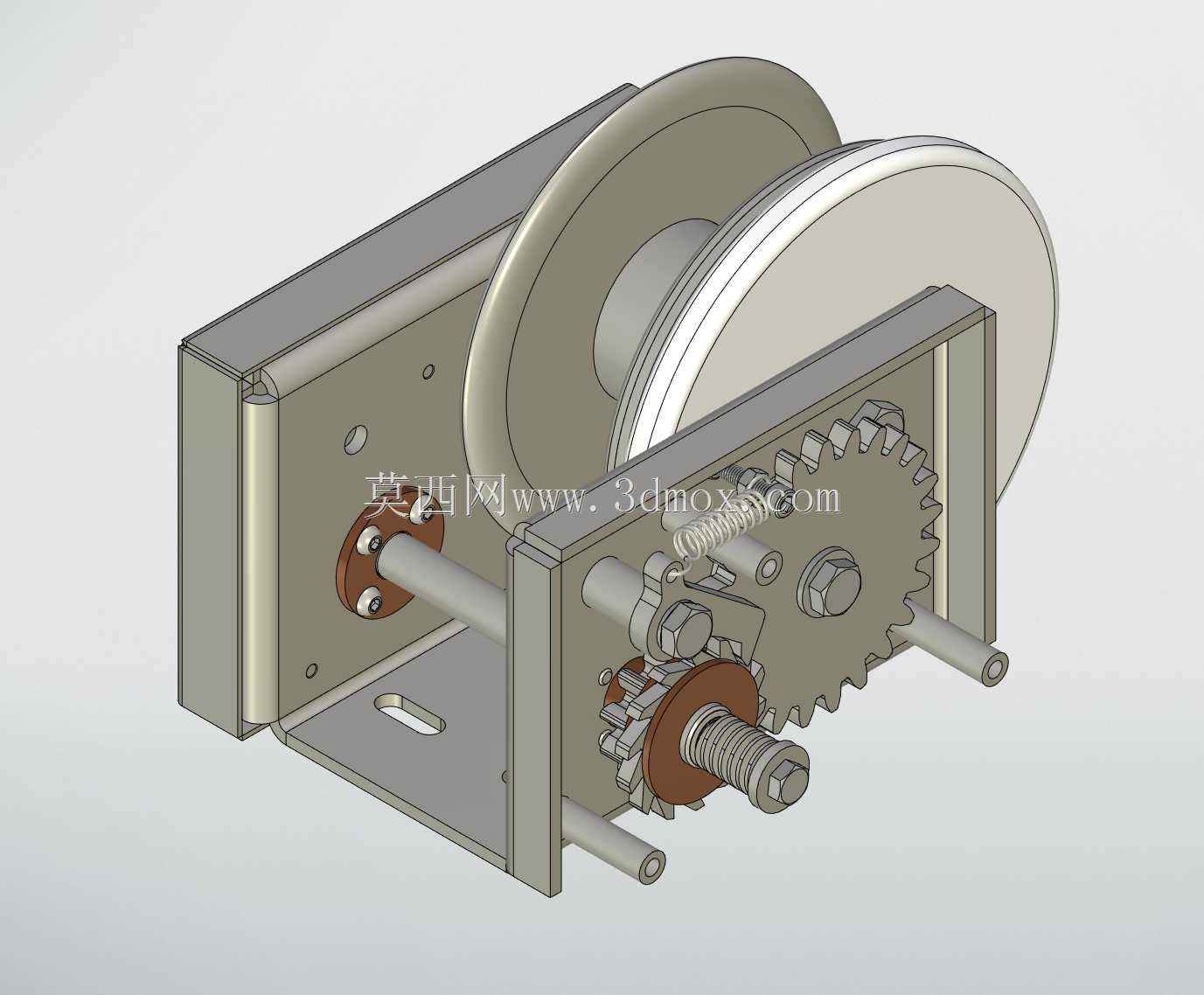

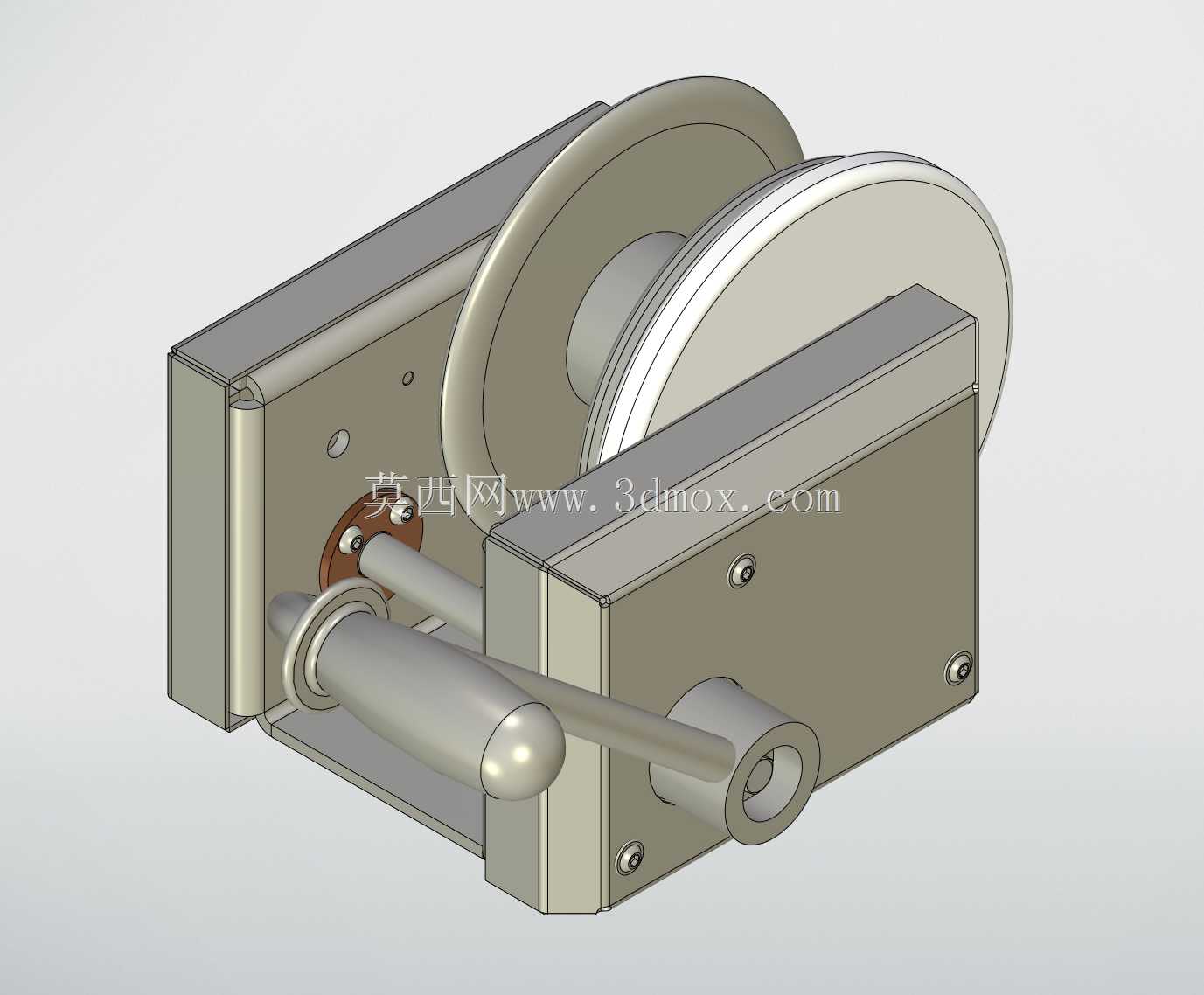

　　这款手动绞车的结构设计，核心围绕无动力场景下的小载荷牵引、绳索收放作业需求展开，在野外无供电的管线铺设、小型设备移位、轻型物料吊装场景中，这类纯机械结构的牵引装置无需外接动力源，仅依靠人力操作即可完成作业，相比电动牵引设备具备更强的环境适配性，不会受供电条件、线路布设的限制，在应急救援、户外施工、小型仓储的轻载作业场景中应用十分广泛。从结构布局来看，整体采用箱式安装基座作为承载主体，基座两侧的立板直接作为卷筒的支撑结构，省去了额外的支撑座安装环节，既压缩了整体外形尺寸，也保证了卷筒运转时的支撑刚度，避免单侧受力导致的轴系偏磨问题。卷筒部分采用双挡边结构设计，挡边直径大于卷筒缠绕直径足够余量，可防止绳索在多层缠绕过程中从卷筒侧边脱出，

　　卷筒的缠绕段长度经过匹配计算，可容纳常规作业需求长度的钢丝绳或纤维绳，满足多数短距离牵引的绳索容量要求。驱动端采用直连式摇臂结构，摇臂的握持段做了圆滑过渡处理，操作时手掌受力更均匀，长时间摇转不会出现局部硌压的不适感，摇臂与卷筒轴的连接采用刚性销接，传递扭矩时无多余间隙，正反向操作都能直接带动卷筒转动，不会出现空程虚位。在安装边界上，基座的底板预留了对应规格的安装孔位，可直接通过螺栓固定在钢结构支架、设备基座或者临时搭建的作业平台上，安装孔的间距经过标准化设计，适配多数常规作业点位的固定需求，整体安装后突出安装面的高度控制在紧凑范围内，不会占用过多作业空间，在狭窄的作业区域也能完成布设。设计过程中优先考虑了结构的易加工性，

　　所有板件均采用常规板材切割成型，轴类零件采用标准圆料加工，没有复杂的异形曲面结构，普通的机加工设备即可完成全部零件的加工制作，后期维护时零件替换也十分便捷。需要注意的是，该结构是基于手动作业的草图方案推演建模，未经过额定负载下的强度校核与制动结构的配套设计，实际投入使用前需要根据目标作业载荷，对轴径、板厚、连接销的剪切强度做对应验算，同时配套加装止逆棘轮结构，防止作业过程中载荷反向带动摇臂回转造成安全隐患。绳索的排布在设计时预留了足够的导向间隙，配合挡边的限位作用，绳索收放过程中不会出现乱绳、咬绳的问题，摇臂的转动半径经过人体工程学匹配，操作时手臂的摆动幅度处于舒适区间，单人即可完成常规载荷下的牵引作业，无需额外辅助人员配合。

　　整体结构没有采用复杂的减速增扭机构，直接通过摇臂的力臂长度实现人力扭矩的放大，结构简单可靠，故障点极少，在恶劣的户外环境下也能稳定工作，不会因为粉尘、潮湿等环境因素出现卡滞失效的问题，适合作为应急备用的牵引辅具配置在作业班组、应急保障点位中，应对突发的小载荷牵引、绳索张紧作业需求。
