可倾斜式板材送料折弯辅助工装结构

　　这套结构主要面向中小型钣金加工车间的折弯工序辅助作业场景，适配常规数控折弯机的上下料衔接需求，解决传统折弯作业中人工托举大尺寸板材劳动强度大、定位精度不稳定的痛点。从实际产线布局来看，该设备可直接布置在折弯机进料侧，无需对原有折弯设备做结构性改造，安装时仅需按照工作台面与折弯机下模口的高度差调整底部脚轮的支撑高度，保证送料导轨面与折弯下模工作面处于同一水平基准即可，整体安装边界宽度控制在1.8米以内，纵深1.2米，不会占用过多车间通道空间，适配多数中小型钣金车间的工位排布要求。

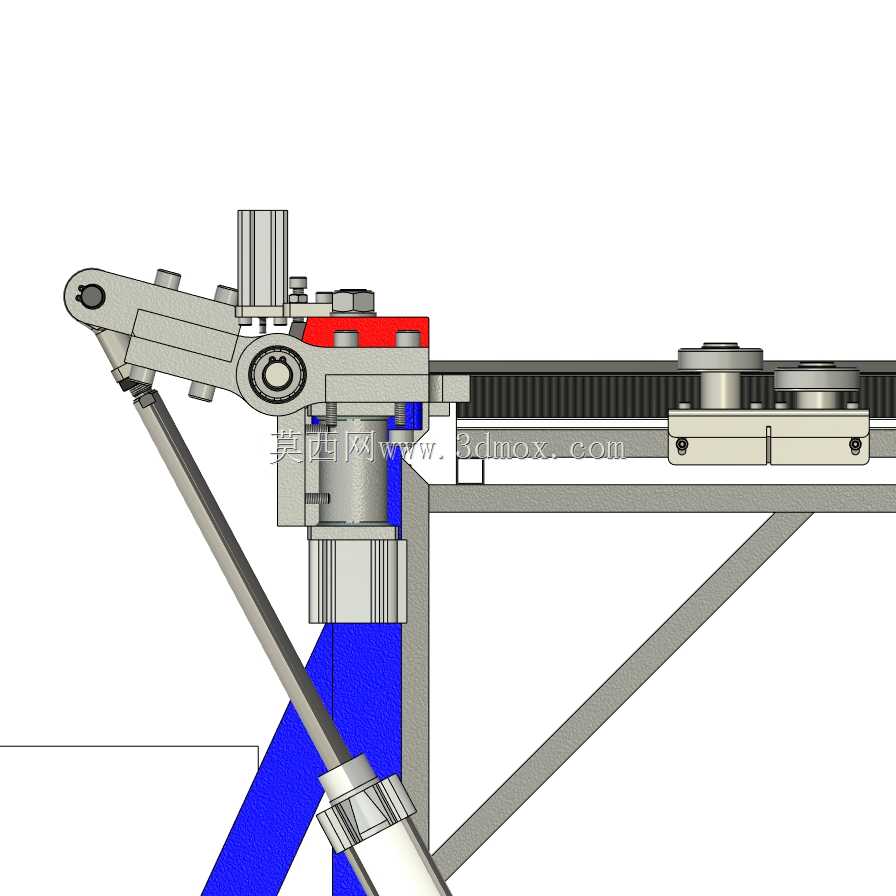

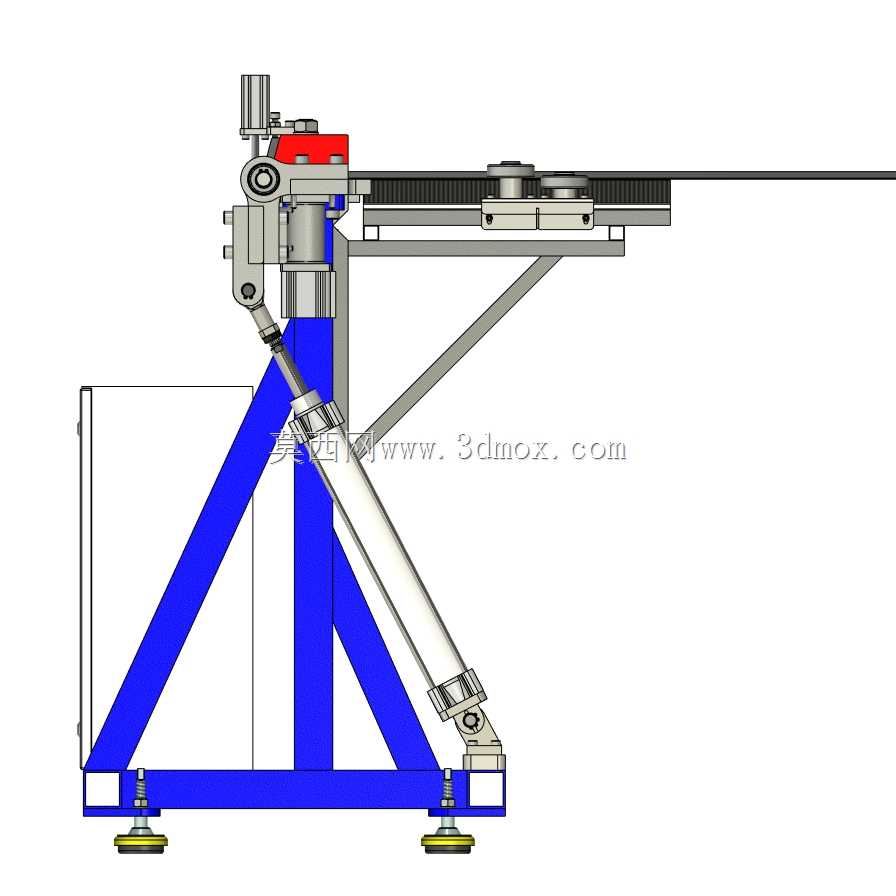

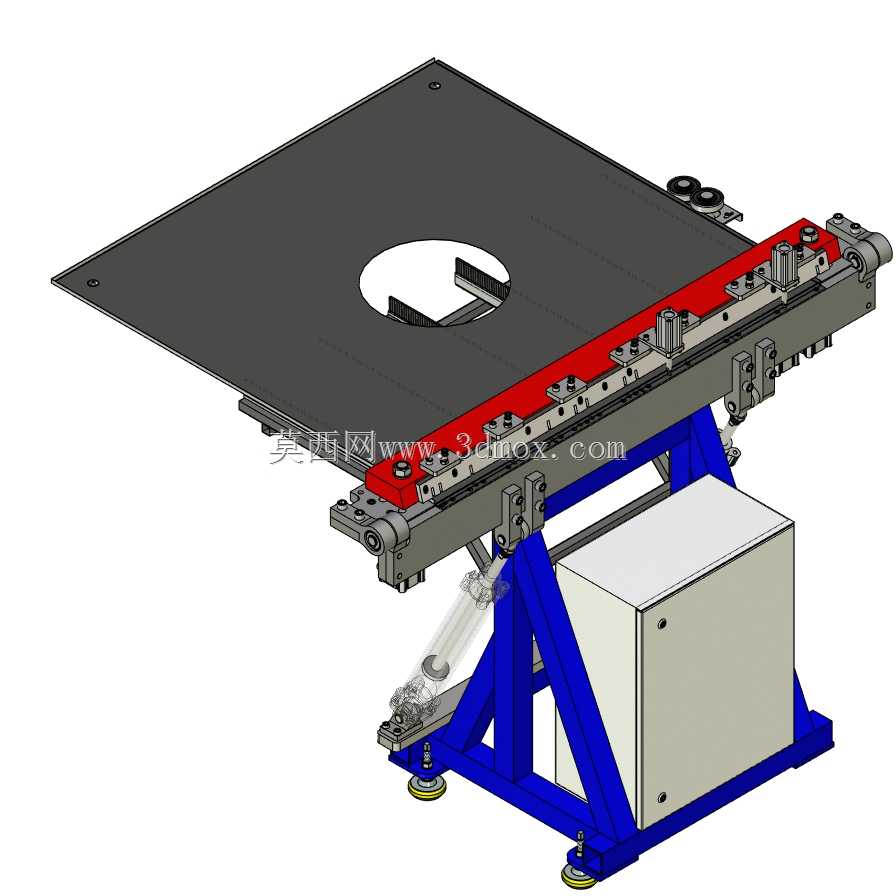

　　结构设计上，底部采用蓝色方管焊接的三角支撑框架，框架底部配置可调脚杯与万向脚轮组合，既可以在作业时通过脚杯调平锁死，保证设备运行稳定性，也可以在需要切换工位时通过脚轮快速推移，适配多台折弯机轮流配合作业的柔性生产需求。框架上方的倾斜驱动采用气缸顶升结构，气缸两端采用铰接连接，可根据待加工板材的折弯角度需求，将上方的工作台面在0到45度范围内无级倾斜调整，当加工大尺寸薄板折弯件时，将工作台调整至合适倾斜角度，板材可依托自身重力贴合导轨定位面，无需人工全程托扶板材边缘，大幅降低作业人员的劳动强度，同时避免人工托举带来的板材偏移问题，提升折弯角度的一致性。

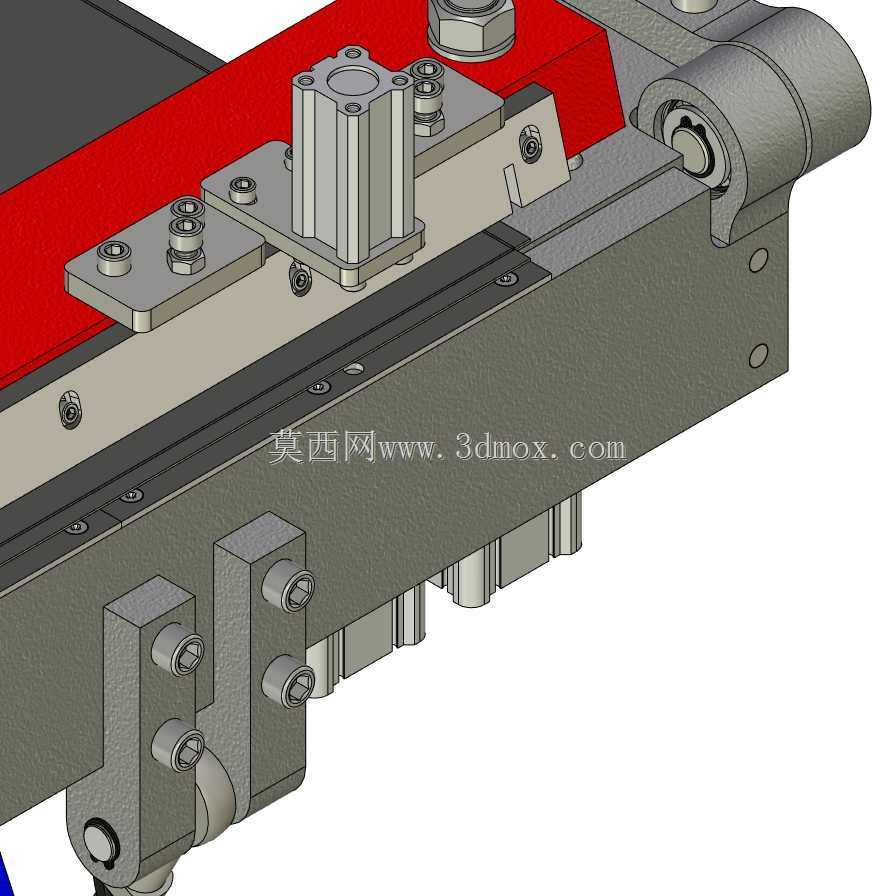

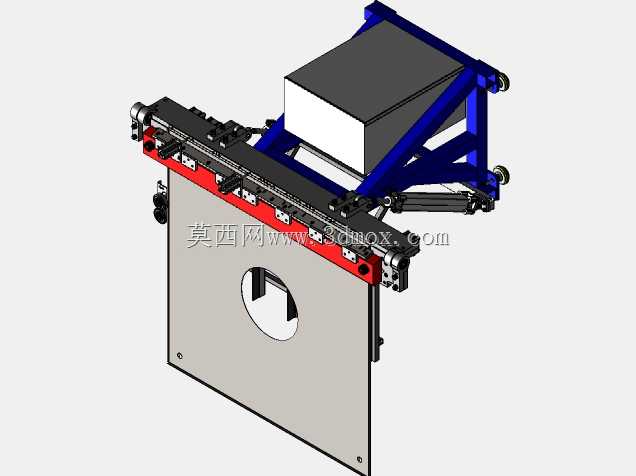

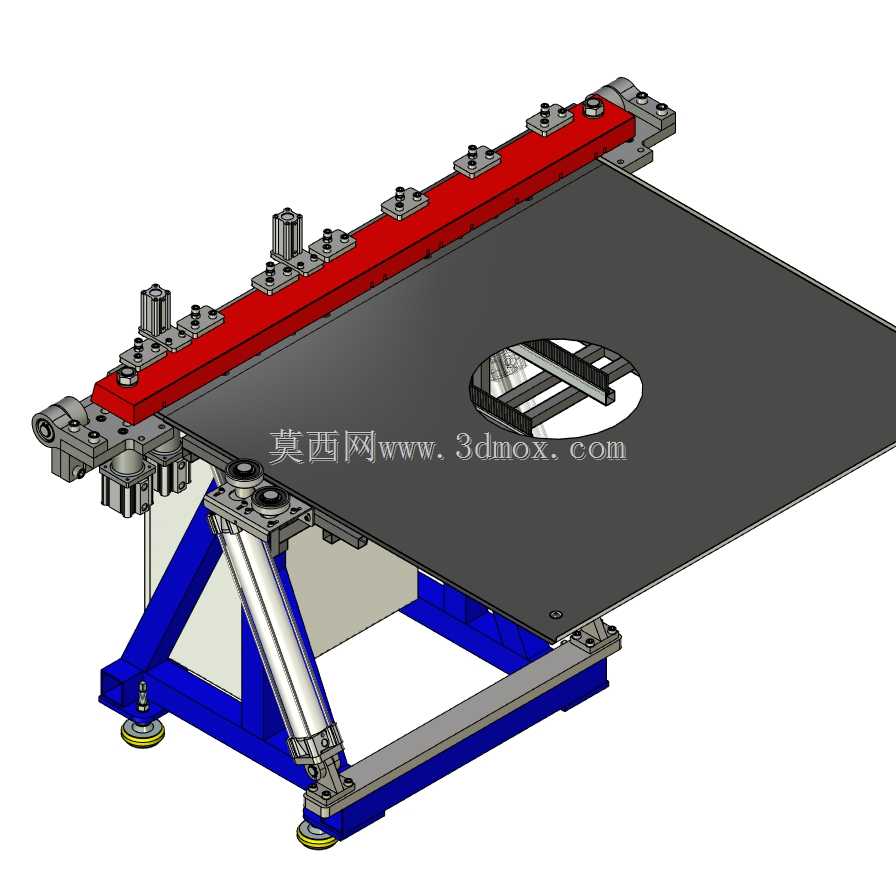

　　工作台面采用整块冷轧钢板加工，台面中间开设大尺寸圆孔，一方面是为了减轻工作台自身重量，降低气缸顶升的负载，另一方面也可作为作业过程中的废料落料口，折弯过程中产生的边角余料可直接通过圆孔落入下方放置的废料收集箱，保持作业台面整洁。台面靠近折弯机的一侧配置线性导轨与定位挡块组成的送料机构，导轨采用重载滚珠直线导轨，可承载最大120kg的板材重量，送料行程可根据待加工板材的折弯边距调整挡块位置，定位精度可控制在0.2mm以内，满足常规钣金件的折弯公差要求。导轨侧方设置的红色缓冲条采用聚氨酯材质，避免板材送进过程中与金属导轨硬接触划伤板材表面，适配不锈钢板、覆膜铝板等对表面质量要求较高的板材加工需求。

　　框架侧方集成的电气控制箱采用壁挂式安装，箱体防护等级达到IP54，可适配车间多粉尘、少量切削液飞溅的作业环境，控制箱内集成气缸电磁阀、节流阀与控制按钮，作业人员可通过台面侧方的脚踏开关控制气缸顶升与下降，双手可全程扶持板材调整位置，操作逻辑符合钣金作业人员的常规操作习惯，无需额外的长时间培训即可上手使用。

　　从实际使用场景来看，该结构除了配合折弯机完成板材送料与托举作业外，也可单独作为倾斜式焊接工装台使用，当需要对框架类钣金件进行焊接作业时，将工作台调整至合适倾斜角度，配合快速夹具即可固定工件，方便作业人员对焊缝位置进行操作，减少弯腰作业的疲劳感。设计过程中充分考虑了常规钣金加工的板材尺寸适配性，工作台面有效承载尺寸为1.5米×1.2米，可覆盖多数机箱机柜、设备外壳类钣金件的板材尺寸需求，导轨的定位挡块采用快拆式设计，更换不同尺寸的工件时无需借助工具即可快速调整挡块位置，缩短换型等待时间。结构上所有受力焊缝均采用满焊处理，焊接后经过时效去应力再进行表面喷塑处理，长期承受交变载荷也不会出现框架变形问题，气缸选型时预留了1.5倍的安全系数，即使满负载运行也不会出现顶升卡顿、下坠等安全隐患，整体结构的维护点极少，日常仅需定期给直线导轨加注润滑脂、检查气缸铰接点的润滑情况即可，维护成本极低，适合中小型加工车间的长期使用需求。
