AR15皮卡汀尼导轨前端护木结构设计

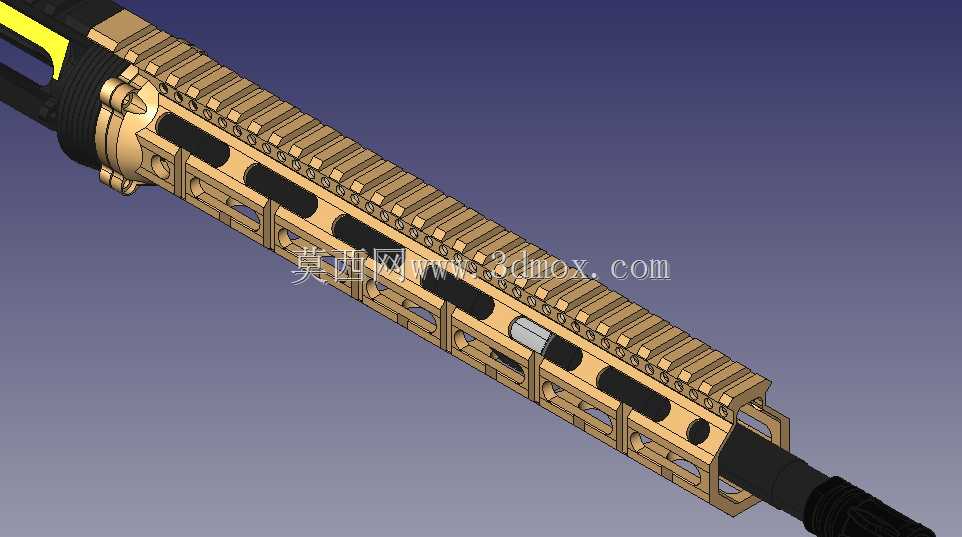

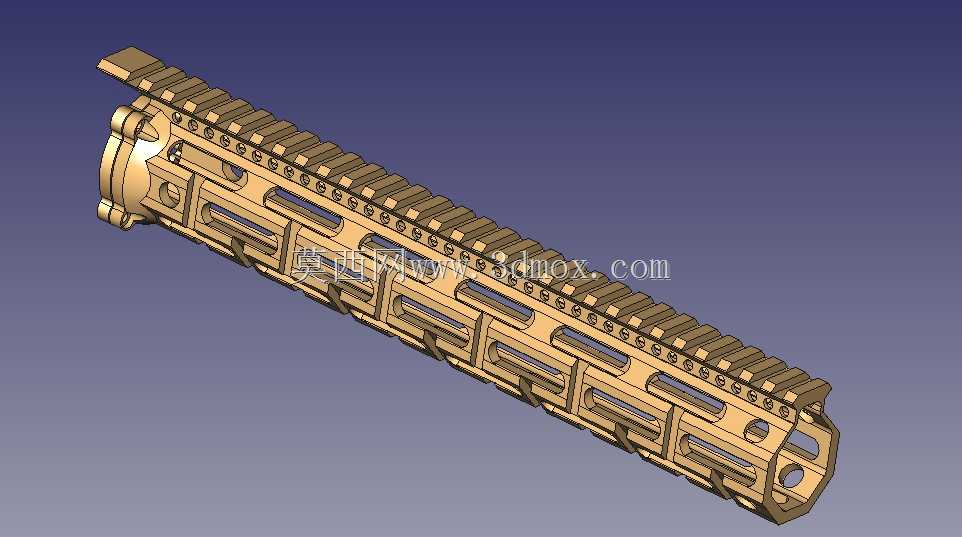

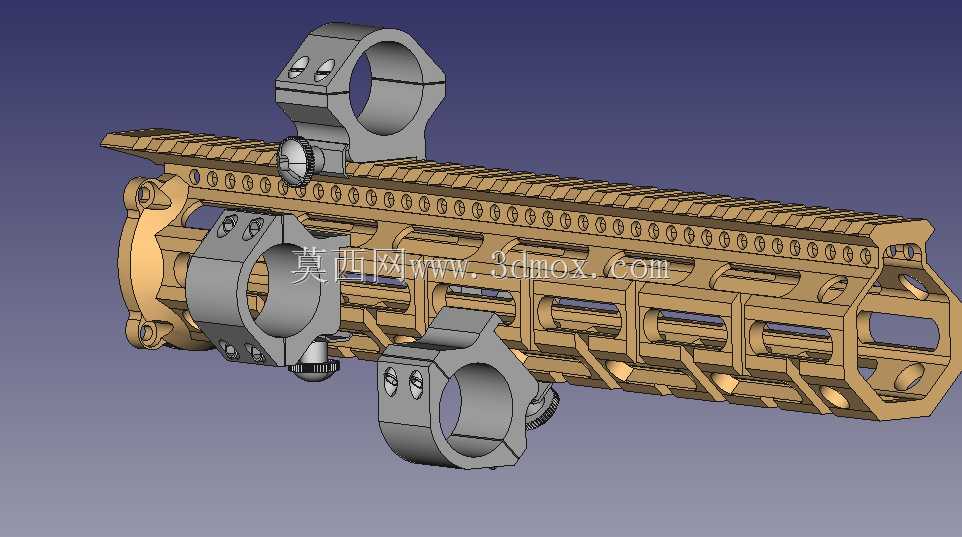

　　在轻武器战术改装领域，护木作为承载各类战术附件的核心结构件，其安装适配性、结构强度与拓展性直接决定了整枪的战术拓展能力，本次设计的皮卡汀尼导轨前端护木，正是针对AR15平台的护木替换需求开发的适配结构，核心解决原厂护木拓展点位不足、安装刚性不足的实际使用痛点。从实际应用场景来看，这类带全尺寸皮卡汀尼导轨的护木，主要适配军警单位、竞技射击领域的AR15平台改装需求，可在护木的顶部、侧方、底部导轨上安装战术灯、激光指示器、前握把、两脚架、倍率瞄准镜等各类战术附件，满足近距离作战、精准射击、竞技比赛等不同场景下的附件加装需求，相比原厂仅带少量安装位的护木，全周向的导轨布局可以让使用者根据自身使用习惯灵活调整附件安装位置，

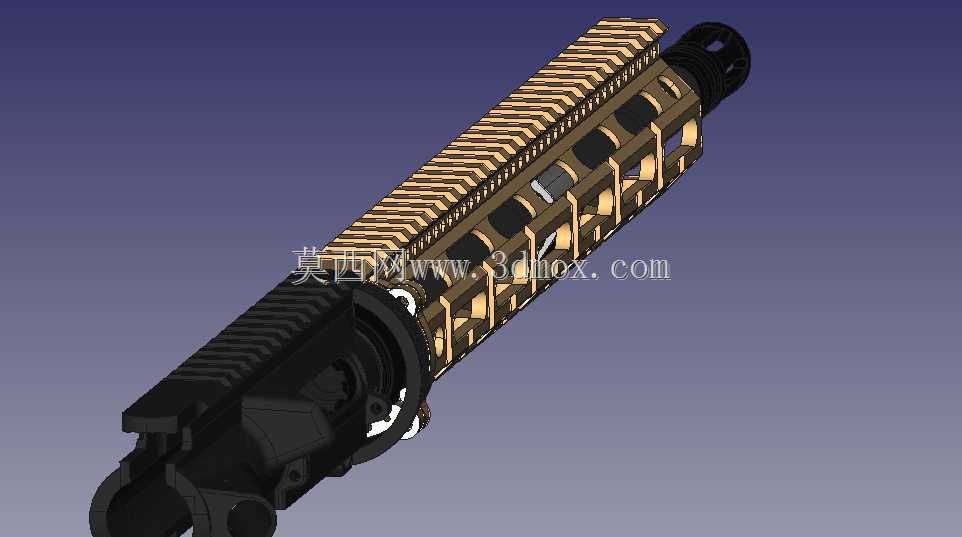

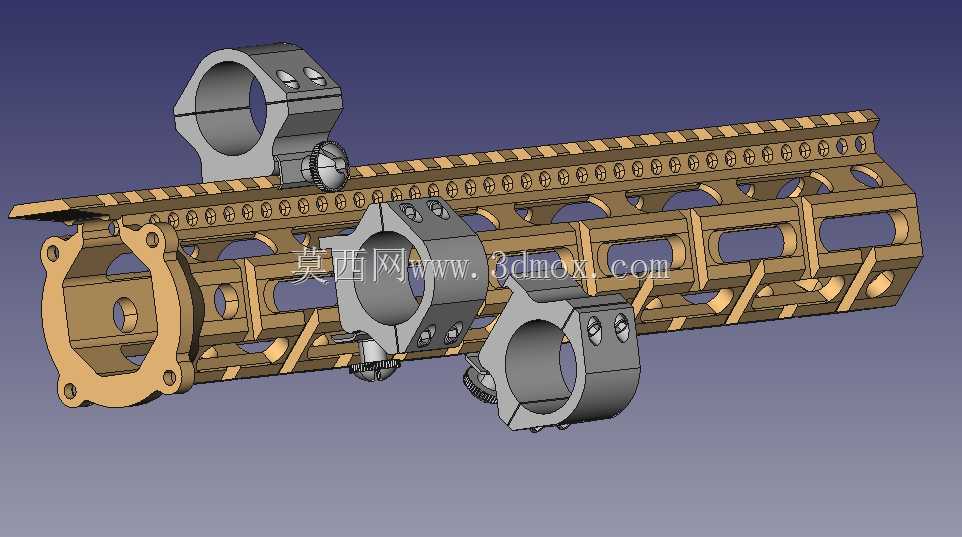

　　不会出现附件安装干涉、位置受限的问题。在安装结构设计上，该护木采用定制化的固定方案，通过4颗螺钉将护木主体锁紧在枪管节套位置的桶形螺母上，配合三角环结构实现护木的周向定位，避免护木在连续射击过程中出现周向转动、轴向窜动的问题，保证安装在导轨上的瞄准类附件不会因为护木移位出现归零失效的情况。导轨的拓展点位设计上，除了顶部贯通的全长度皮卡汀尼导轨用于串联安装瞄准设备外，护木每旋转90度就设置有一组安装选项，底部与侧方的安装位还预留了45度倾斜的附件安装点位，可满足斜置战术灯、斜置备用瞄具的安装需求，不需要额外加装导轨片就能实现多位置附件固定。护木整体长度设置为12.33英寸，

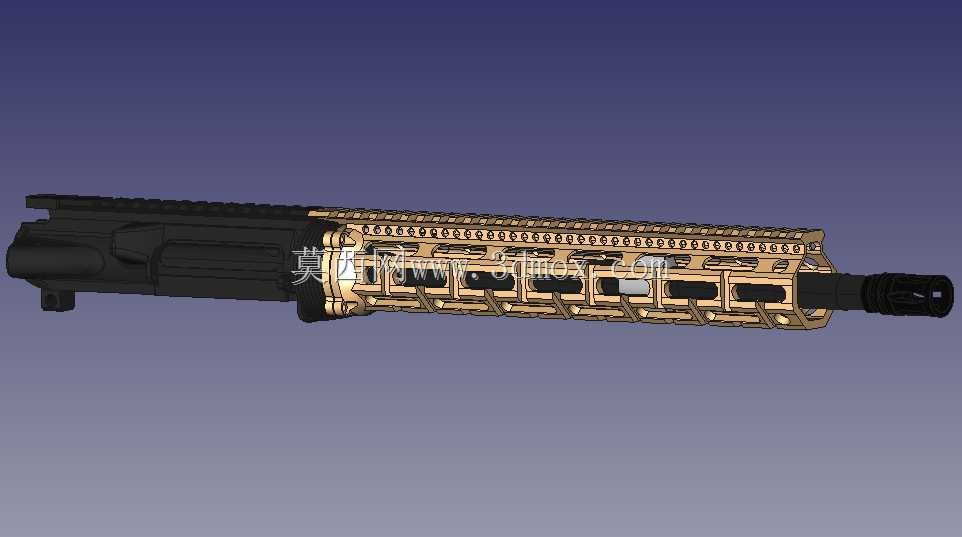

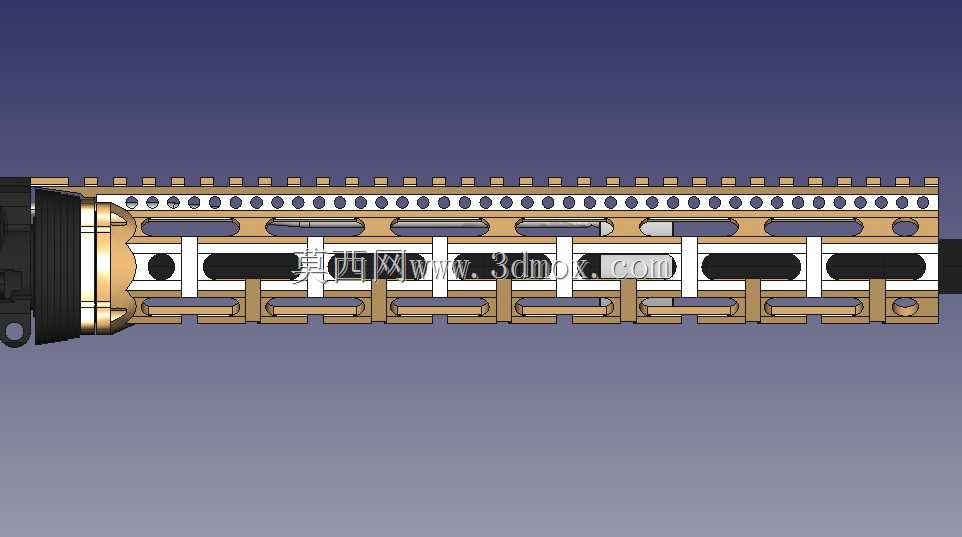

　　这个长度尺寸刚好覆盖AR15步枪从枪管节套到导气箍前端的枪管区域，既不会因为护木过长增加整枪前部重量，也不会因为护木过短导致握持位置靠近高温枪管，同时这个长度也能兼容大多数枪管长度的AR15平台，不会出现与导气装置、枪口装置干涉的问题。结构轻量化设计上，护木主体采用了多段镂空的结构设计，在导轨齿与主体连接的受力位置保留足够的壁厚，在非受力的护木侧壁位置开设长条形镂空槽，在保证结构刚性满足连续射击冲击要求的前提下，尽可能降低护木自身重量，避免整枪前部重量过大导致重心前移，影响据枪稳定性。在设计过程中需要重点解决的是气体块与护木内部轨道的适配问题，由于该护木采用浮置式设计思路，护木本身不与枪管接触，所有受力都传递到机匣端的固定结构上，

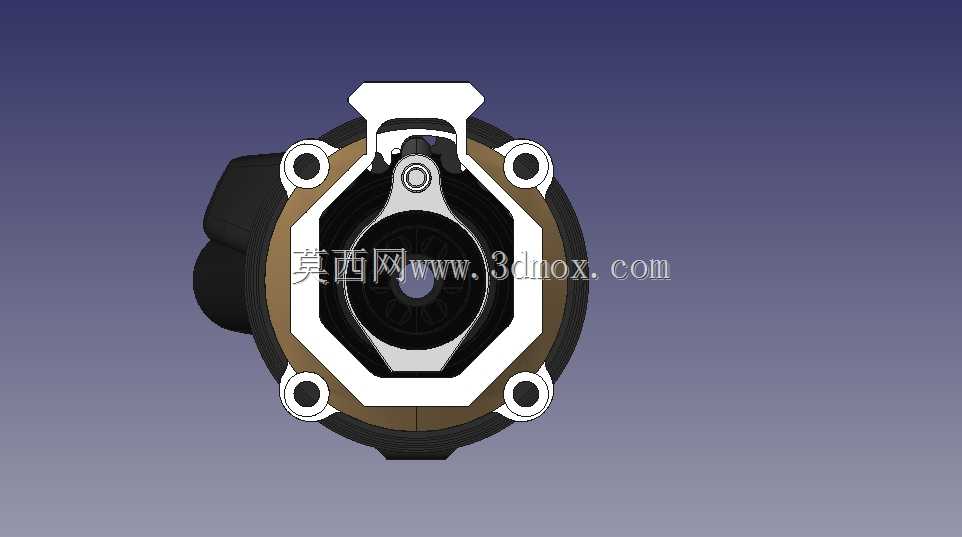

　　因此护木内部的通腔尺寸需要兼容不同尺寸的导气块结构，经过反复调整内腔轮廓尺寸，对于0.625英寸剖面尺寸的导气块可以实现完全无干涉安装，对于尺寸稍大的0.750英寸规格导气块，也能保证导气块与护木内腔底部保留足够安全间隙，不会出现护木压靠枪管影响射击精度的问题。导轨的齿形尺寸严格遵循皮卡汀尼导轨的标准尺寸规范，每个导轨齿的宽度、齿间距、卡槽深度都符合通用战术附件的安装尺寸要求，市面上所有标准皮卡汀尼接口的战术附件都可以直接安装在该护木的导轨上，不需要进行额外的修配调整。护木前端的端面做了倒角处理，避免尖锐边角在据枪、携行过程中划伤使用者，同时前端预留了附件挡块的安装位置，可以安装导轨挡片限制附件的轴向滑动，避免后坐力导致附件沿导轨移位。从结构受力角度来看，护木顶部的导轨因为要承载瞄准镜等对安装精度要求较高的附件，所以顶部导轨与护木主体采用一体化结构设计，壁厚比侧方、底部导轨厚0.8mm，保证在安装较重的瞄准设备时不会出现导轨变形，侧方与底部的导轨在镂空槽之间设置有横向加强筋，将每段导轨连接成整体受力结构，避免单点受力导致导轨断裂。安装螺钉的位置做了沉头设计，螺钉安装后头部完全沉入护木表面，不会突出到导轨安装平面上，避免干涉附件的安装滑动，桶形螺母的配合面做了公差匹配，保证护木安装后与枪管的同轴度控制在合理范围内，不会出现护木偏斜影响附件瞄准基线的问题。
