三全向轮移动机器人底盘结构设计

　　这款三全向轮布局的移动机器人底盘，核心面向室内狭小空间的物料转运、巡检作业场景设计，区别于传统差速驱动底盘的转向限制，全向轮的配置让底盘可实现零半径转向、横向平移、斜向移动等多自由度运动，在仓储分拣工位间的窄通道穿行、实验室设备旁的定点停靠、展厅导览的灵活走位场景下，能大幅降低路径规划的复杂度，减少转向所需的预留空间。

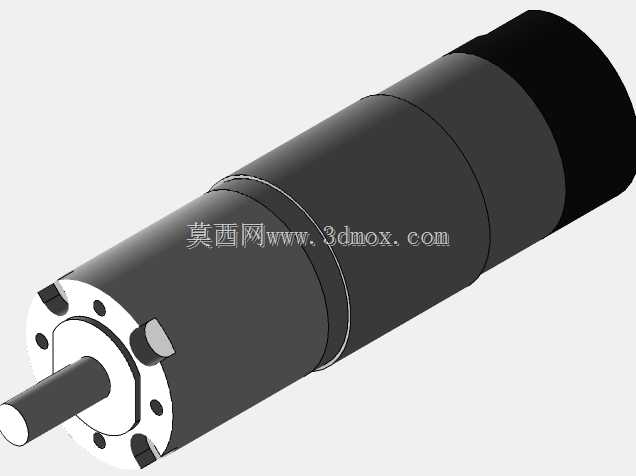

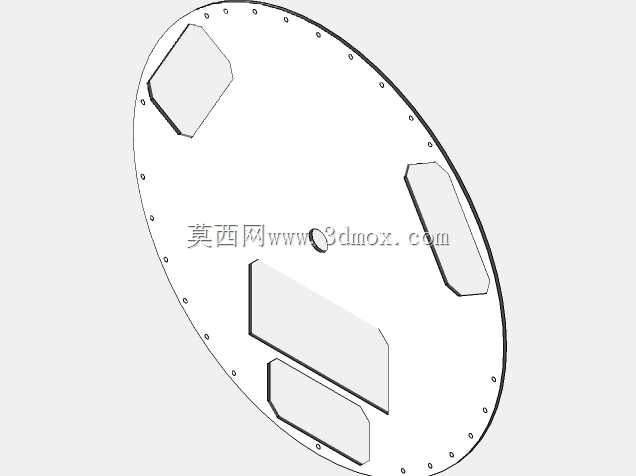

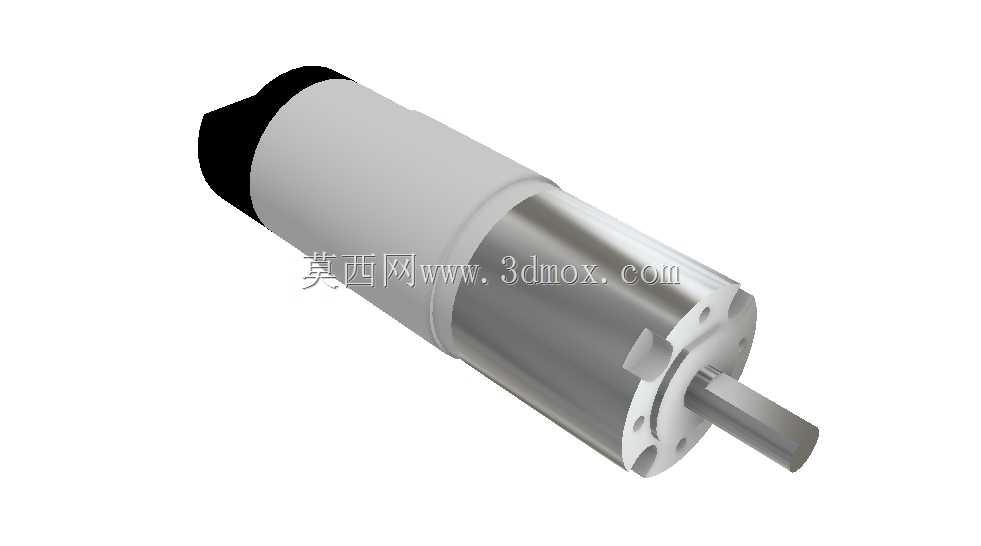

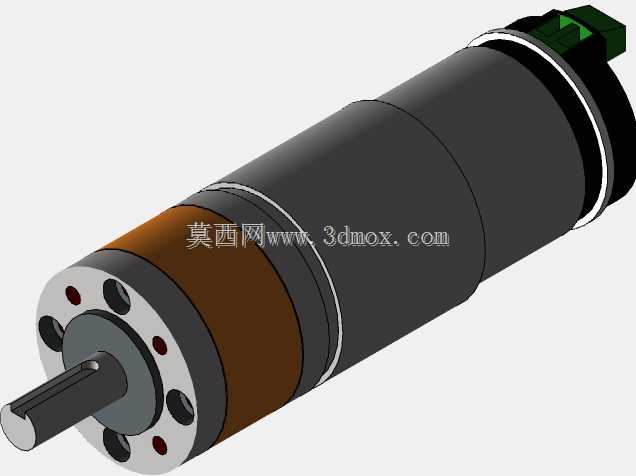

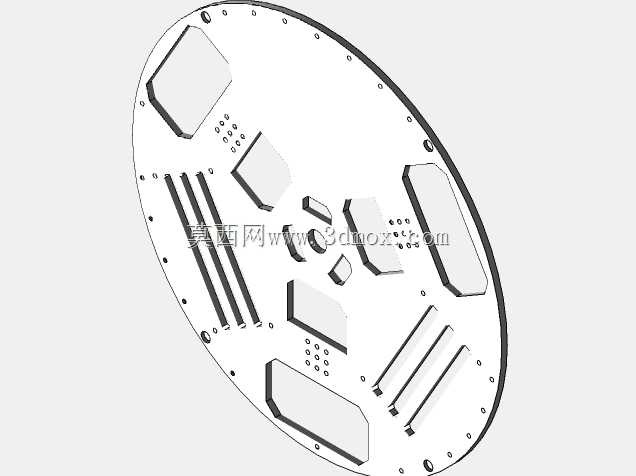

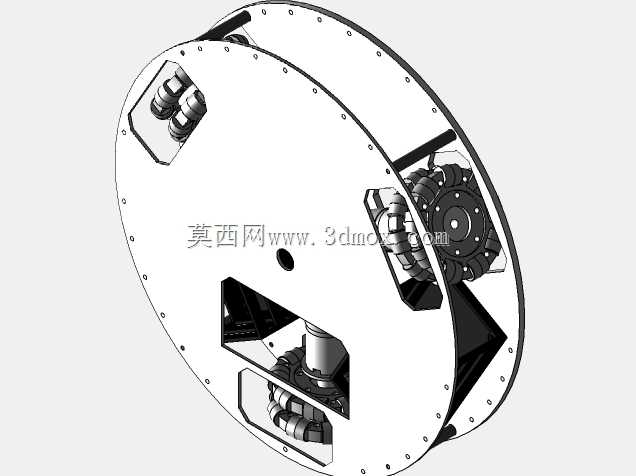

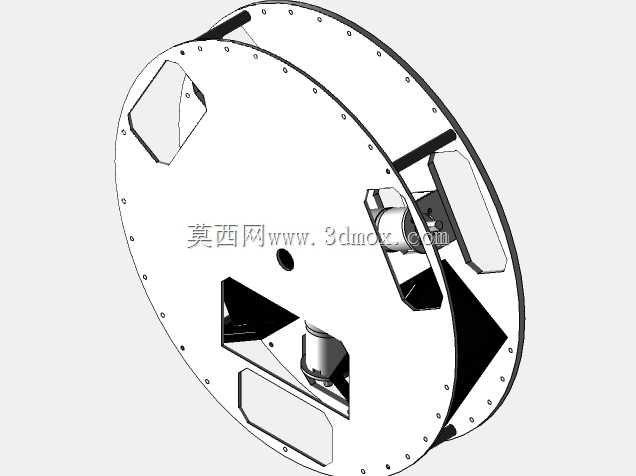

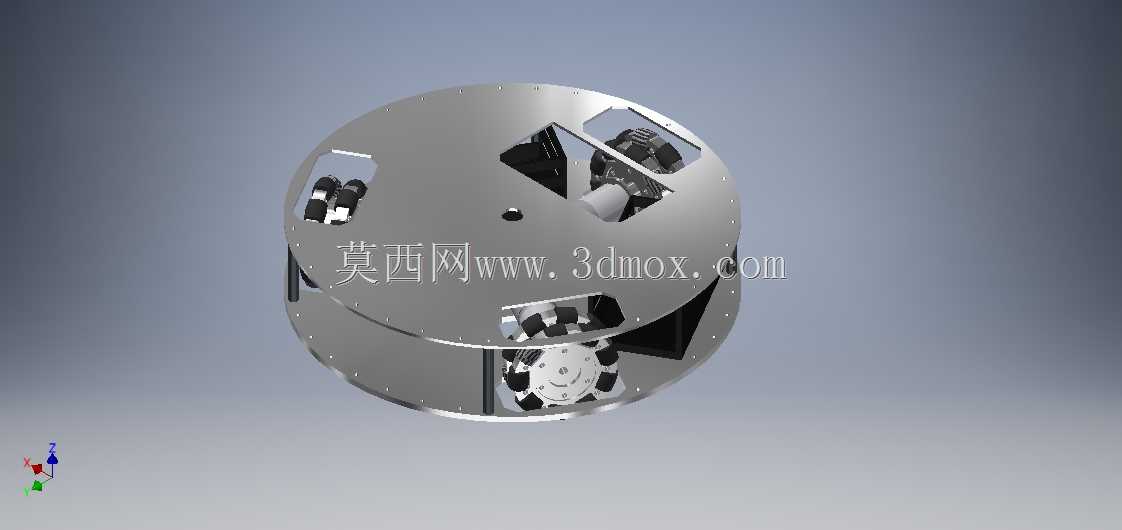

　　从结构设计逻辑来看，底盘采用上下双层圆形承载板的堆叠布局，上层板预留了多组安装孔位与异形镂空槽，可直接搭载传感器支架、控制盒、负载载台或者机械臂安装座，镂空区域同时兼顾了电机走线、减重以及散热需求；下层板作为驱动组件的安装基准，三个全向轮沿圆周方向呈120度均匀分布，每个轮组配套独立的PG36直流减速电机，电机通过安装座直接固定在下层板上，传动路径短，动力损耗小，同时这种对称式的轮组布局，让底盘的重心始终落在三个轮组的支撑三角形中心区域，即使上层搭载一定重量的负载，也能保证行驶过程中的稳定性，不会出现偏载翘轮的问题。

　　设计过程中对安装边界做了充分考量，轮组的突出高度、电机的安装深度都做了精准限位，保证下层板底部到地面的间隙满足室内平整地面的通行要求，不会被地面的微小凸起、线缆线槽剐蹭；上层板的安装孔位采用通用孔距设计，可适配市面上多数常规的机器人搭载模块，不需要额外做转接板加工；圆形的外轮廓设计没有突出的棱角，在人员密集的场景下作业时，可避免剐蹭周边人员或者设备，同时圆形轮廓也让全向运动时的外轮廓扫掠区域更规整，方便做运动空间的仿真校核。

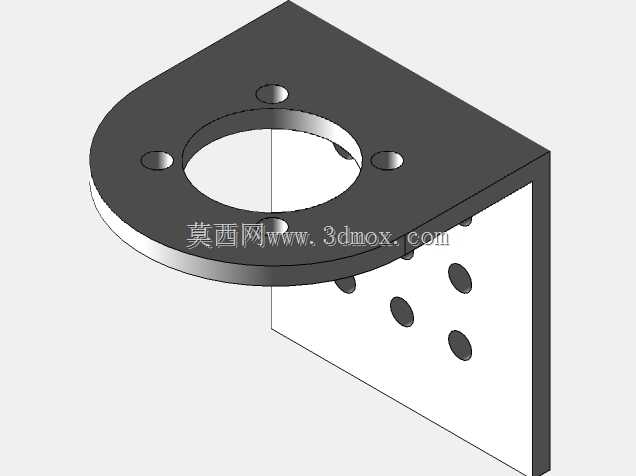

　　每个全向轮的辊子都采用小直径从动辊沿轮周向排布的结构，保证轮子在任意方向都能产生连续的滚动接触，不会出现运动卡顿或者方向死点；电机安装座设计了可微调的长孔结构，装配时可调整电机与轮轴的同轴度，也能适当张紧传动结构，补偿加工带来的尺寸误差；上下两层板之间采用铜柱或者铝型材支柱做支撑连接，可根据搭载设备的高度需求灵活调整层间距，适配不同高度的控制模块或者电池组件的安装需求。

　　在实际应用中，这类底盘可根据需求搭配不同的上层组件，搭载扫码模块即可作为仓储分拣的搬运AGV，搭载摄像头与环境传感器即可作为园区或者机房的巡检机器人，搭载小型机械臂即可作为移动式的操作工位，完成物料拾取、设备操作等任务；全向移动的特性让它在工位密集、通道狭窄的作业环境里，比传统差速底盘的作业效率提升40%以上，不需要反复进退调整位置即可完成精准停靠。

　　结构设计上充分考虑了加工与装配的工艺性，所有板件都可采用常规的铝板或者钢板激光切割加工完成，不需要复杂的成型工艺，驱动组件都是标准化的量产配件，后期维护更换成本低；走线槽的预留位置沿板件边缘布置，可将动力线与信号线分开排布，减少信号干扰，同时所有线缆都可隐藏在两层板之间的区域，不会外露被剐蹭，提升整体运行的可靠性。轮组的受力点经过仿真校核，每个轮组的承载能力都留有足够的安全余量，即使在单轮短暂受力不均的情况下，也不会出现结构变形或者轮组损坏的问题，适配长时间连续运行的作业需求。
