标准拉杆式双作用气动气缸结构设计

　　在工业自动化气压传动回路中，这类拉杆式双作用气缸是应用占比最高的直线执行元件之一，从轻工包装线的工件推料、工位移位，到机床设备的夹具夹紧、防护门启闭，再到电子制造流水线的物料顶升、挡停限位，几乎所有需要可控直线往复输出力的工位，都能见到同结构产品的身影。不同于薄型气缸的紧凑短行程设计，也不同于无杆气缸的长行程无外伸杆结构，这类拉杆式气缸的适用行程覆盖范围更广，从几十毫米的短行程夹紧工位到上千毫米的长距离移送工位都可适配，输出力区间也能覆盖从几十牛到上万牛的常规工业需求，是气动系统里通用性最强的执行部件。

　　从功能实现逻辑来看，该结构采用双作用气路设计，缸筒内部的活塞将腔体分隔为两个独立的密闭气腔，当压缩空气从无杆腔侧的气口输入时，气压作用在活塞端面上推动活塞杆向外伸出，带动负载完成推出动作；当压缩空气切换至有杆腔侧气口输入时，气压作用在活塞的环形端面上，带动活塞杆回缩，完成复位动作，两个气口的进排气切换通过外部电磁阀控制，可轻松实现伸出、缩回、中间停止等不同动作逻辑，配合调速接头还能独立调节两个方向的运行速度，适配不同工位的动作节拍要求。活塞上的密封件采用双向耐磨密封结构，既保证两个气腔之间的气压无内泄，也能在长期往复摩擦中保持密封性能，减少压缩空气的损耗，提升元件使用寿命。

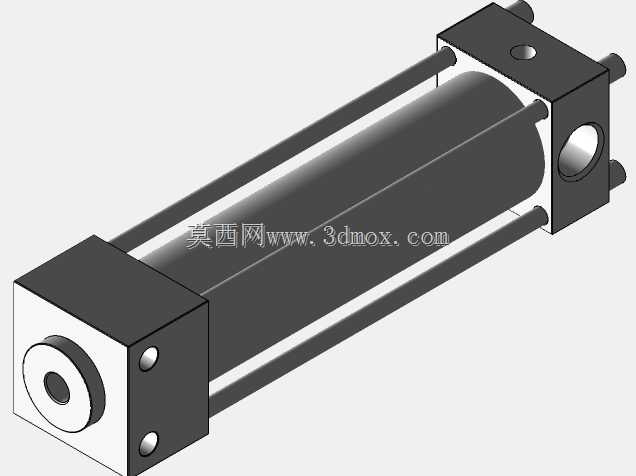

　　设计层面上，该气缸采用四根对称布置的钢制拉杆将前后端盖与铝合金缸筒拉紧锁定，这种结构的优势在于加工和装配难度低，缸筒采用挤压成型的铝合金型材，内孔经过珩磨处理，表面粗糙度控制在合理区间，既能降低活塞密封的摩擦阻力，也能减少内表面的磨损速度；前后端盖采用压铸铝合金材质，在保证结构强度的前提下降低整体重量，端盖上集成了气口安装位、缓冲结构安装位，部分规格还可在端盖上加装磁性开关安装槽，用于配合活塞上的磁环检测活塞位置，给控制系统反馈到位信号。活塞杆采用调质处理的中碳钢材质，表面经过硬铬电镀处理，硬度和耐磨性能优异，外露部分的粗糙度低，可减少杆端防尘圈的磨损，避免外界粉尘、杂质进入缸筒内部损伤密封件。

　　从安装边界与尺寸适配角度看，该系列气缸的安装尺寸遵循通用气动元件标准，端盖上的安装孔位、活塞杆端的外螺纹尺寸、气口的螺纹规格都和行业通用规格保持一致，可直接替换同规格的同类型产品，无需对设备安装位做二次修改。安装方式上可根据工位需求选择不同的安装附件，比如脚架安装可实现气缸的水平卧式固定，法兰安装可实现端面垂直固定，耳环安装可配合铰接支座实现小角度摆动安装，适配不同的设备布局需求。设计选型时需要注意，气缸的实际输出力需要根据负载重量、安装方向、运行速度乘以对应的安全系数，水平安装时需要考虑导轨的摩擦阻力，垂直安装时需要额外考虑负载的重力影响，长行程工况下还需要考虑活塞杆的挠度变形，必要时加装导向装置避免活塞杆受径向力导致密封偏磨。另外气缸的工作气压需要维持在标准区间内，气压过低会导致输出力不足动作卡顿，气压过高则会加剧密封件的磨损，增加冲击噪音，缩短元件使用寿命。在三维建模过程中，该模型完整还原了气缸的所有装配细节，包括拉杆的锁紧结构、活塞的密封槽位置、端盖的缓冲孔位、活塞杆的螺纹细节，可直接用于设备的三维布局装配，验证安装空间是否存在干涉，也可用于气动回路的动作模拟演示，核对行程是否满足工位动作需求，避免选型阶段出现尺寸 mismatch 导致的安装问题。
