FRC竞赛两轮燃料蒸汽喷射器结构

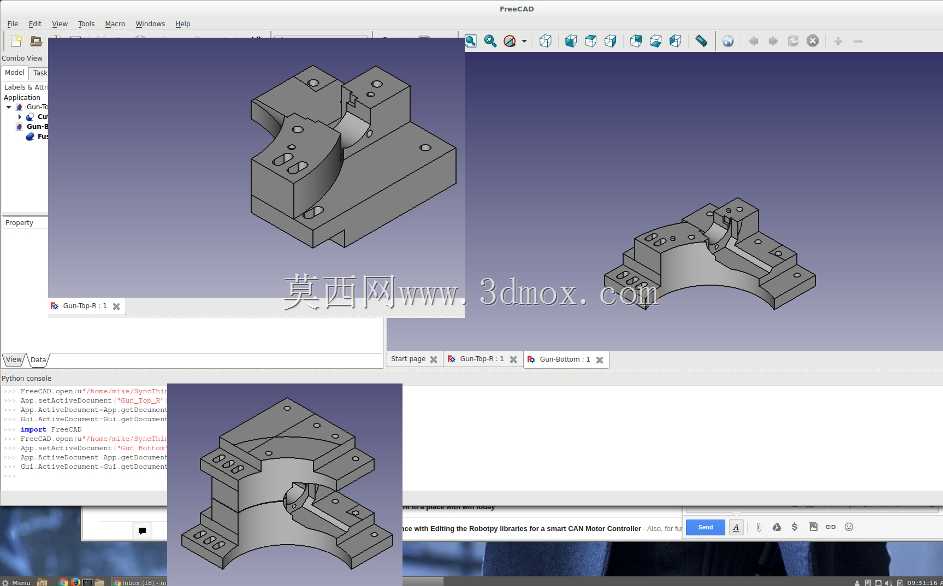

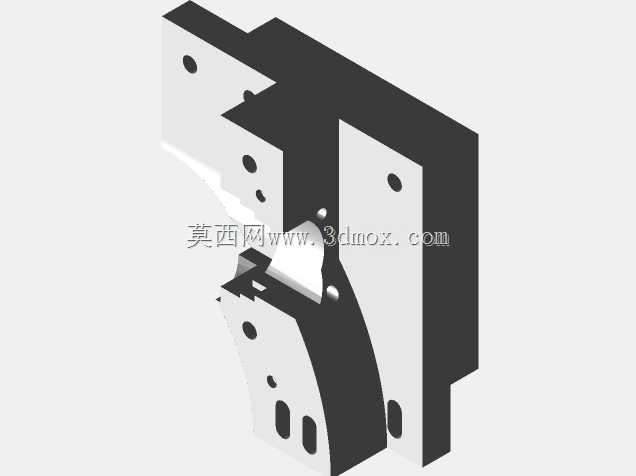

　　该喷射装置应用于FRC SteamWorks赛事机器人的燃料输送环节，核心作用是将赛事规定的球状燃料以稳定初速度连续投射至目标收集区域，为机器人完成赛事得分动作提供可靠的物料投射执行能力。整套结构采用分体式基座设计，左右对称布置的安装基板通过定位销与螺栓完成拼接，基板上预留的多组沉头安装孔可直接适配赛事常用的2020系列铝型材框架安装基准，安装孔位间距严格遵循赛事机器人框架的通用安装模数，无需额外加工转接板即可完成整机固定，整体安装边界控制在180mm×120mm×75mm范围内，不会占用机器人过多的上部安装空间，可与机器人的抬升、收集机构完成紧凑布局。

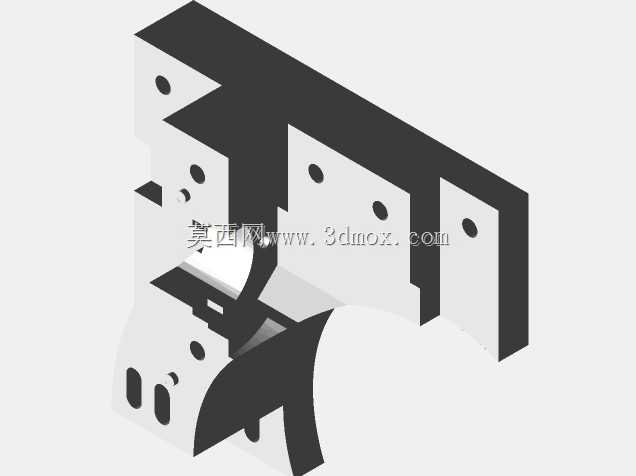

　　从功能实现逻辑来看，该结构采用双轮摩擦喷射方案，两个对称布置的喷射轮安装在基座的弧形流道两侧，流道内壁做了平滑过渡的圆弧处理，可将从上方落入的球状燃料顺畅引导至两轮之间的摩擦接触区，当驱动轮带动喷射轮高速旋转时，接触产生的摩擦力会为燃料提供稳定的向前加速度，最终沿流道出口方向以设定角度射出。设计过程中特意将流道入口做了扩口处理，入口宽度比燃料球直径大12mm，可兼容收集机构送料时的位置偏差，避免出现卡料、堵料的问题，即使燃料球以一定偏移角度进入流道，也能顺着弧面滑入两轮接触区，保证连续供料时的投射稳定性。

　　结构细节上，喷射轮的安装座采用腰型孔设计，可通过调整安装座的固定位置改变两轮之间的间隙，以此适配不同表面摩擦系数的赛事燃料，同时也能调整对燃料的压紧力，进而改变燃料的出口初速度，满足不同投射距离的使用需求。基座上预留的电机安装位可直接适配赛事常用的小型直流减速电机，电机输出轴与喷射轮轴通过同轴孔直接对接，无需额外设计传动结构，减少了传动环节的功率损耗，也降低了整体结构的复杂程度。基座的边角位置全部做了圆角处理，避免赛事过程中结构剐蹭场地设施或缠绕线缆，所有外露的螺栓头部都做了沉头埋入处理，不会出现突出的结构件干扰燃料输送路径。

　　在实际赛事场景中，该结构可配合机器人的燃料收集、存储机构组成完整的燃料投射系统，当存储仓内的燃料靠重力落入喷射器入口后，双轮结构可连续完成燃料的加速投射，单轮的接触面做了滚花纹理处理，可提升与燃料球之间的摩擦系数，避免出现打滑导致的初速度不稳定问题。流道的出口角度经过反复调校，与安装基准面呈32度仰角，适配赛事中目标收集区的常规安装高度，安装时只需将基座水平固定在机器人框架上，即可获得符合赛事需求的投射弹道，无需额外调整整体安装倾角。整套结构没有复杂的运动部件，除两个旋转的喷射轮外其余均为固定结构，日常维护只需定期检查喷射轮的磨损情况、清理流道内的杂物即可，在赛事高强度的对抗场景下具备足够的运行可靠性，不会因为频繁的振动、碰撞出现结构松动或功能失效的问题。
