ApriliaRS250摩托左搁脚板碳纤维结构件

　　在大排量运动摩托的骑行操控体系里，搁脚板是连接骑手脚部操控力与车身动态响应的核心承载部件，ApriliaRS250作为经典两冲程运动车型，其mk1版本的左搁脚板长期承受骑行过程中的踩踏载荷、过弯侧倾时的侧向冲击力以及颠簸路面传递的交变振动，原厂金属材质部件在长期使用后易出现应力疲劳、重量冗余影响簧下质量表现的问题，这款重建的碳纤维搁脚板正是针对该部件的性能优化需求完成的结构设计。

　　从实际使用场景来看，该部件安装于车身左侧车架下部的安装点位，日常骑行时承担骑手左脚的静态支撑载荷，在换挡操作时需要承受脚部施加的纵向踩踏力，赛道激烈驾驶过弯时，搁脚板边缘会作为车身倾角的感知参照，偶尔接触地面时还要承受瞬时的摩擦冲击，这就要求部件在满足安装适配性的前提下，同时具备足够的结构强度、抗冲击韧性以及轻量化表现。设计过程中首先通过反向工程完成原厂安装点位的坐标采集，确保三个核心安装孔的相对位置、孔径公差与原厂安装座完全匹配，无需对车身原有结构做任何修改即可完成替换安装，安装边界严格遵循原厂部件的外轮廓尺寸，避免与周边的换挡连杆、车架护板、排气侧盖产生运动干涉，在车辆最大倾角状态下也不会提前触地影响操控极限。

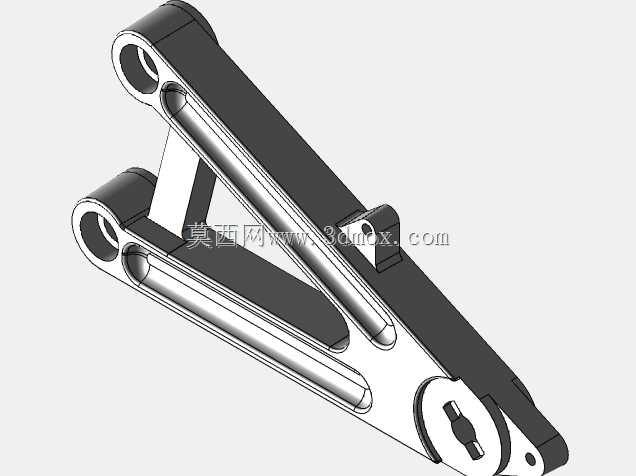

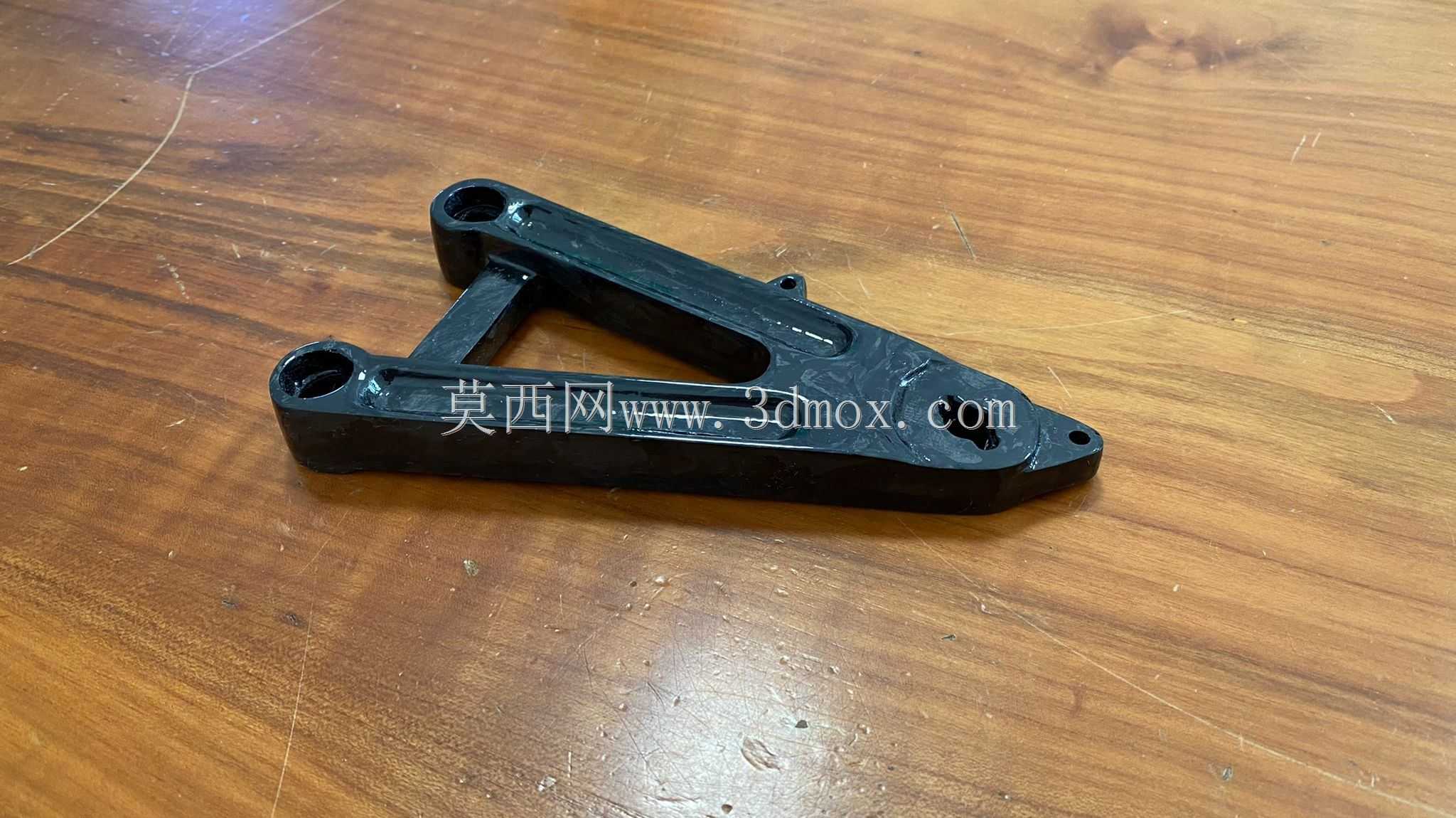

　　结构设计上采用了三角桁架式的镂空构型，主体承力路径沿着三个安装孔的连线方向布置连续碳纤维铺层，在踩踏受力的核心区域增加铺层厚度提升局部刚度，镂空区域在不削弱整体结构强度的前提下最大限度去除冗余材料，相比原厂金属部件重量降低40%以上，有效减少了车身下部的簧下质量，提升悬挂系统的动态响应速度。部件表面采用哑光碳纤维纹理处理，边缘位置做了圆弧过渡处理，避免尖锐棱角在骑行过程中对骑手腿部造成剐蹭，前端的小尺寸安装孔用于固定搁脚板端部的防滑橡胶垫，进一步提升湿滑状态下的脚部附着力。

　　从材料特性适配来看，锻造碳纤维的材料属性完美匹配该部件的受力需求，连续纤维的铺层方向沿着主应力轨迹布置，相比短切碳纤维材料具备更高的抗疲劳强度，能够承受长期交变载荷作用下的结构稳定性，不会出现金属部件常见的锈蚀、应力变形问题。在建模过程中对安装孔位置做了局部加强设计，孔位内部预埋金属衬套，避免碳纤维材质在螺栓锁紧过程中出现压溃、分层问题，同时保证安装后的连接刚性，不会出现踩踏时的虚位晃动。部件的整体外轮廓与原厂部件保持一致的安装尺寸，但是在承力结构的截面形状上做了优化，将原有的等截面结构改为变截面设计，在应力集中的转角位置加大圆角半径，降低应力集中系数，提升部件的整体使用寿命。

　　针对实际骑行中的受力工况，建模阶段就完成了多工况的受力仿真验证，模拟垂直踩踏、侧向冲击、纵向换挡力三种核心受力场景下的结构形变与应力分布，调整铺层厚度与局部结构尺寸，确保最大应力值低于碳纤维材料的许用应力阈值，形变量控制在骑行感知可接受的范围内，不会出现踩踏时的软脚感。该部件既可以作为原厂部件损坏后的替换配件使用，也可以作为车辆轻量化改装的升级部件，适配ApriliaRS250 mk1版本的安装需求，安装过程与原厂部件完全一致，不需要额外的改装配件，直接替换即可完成装配。
