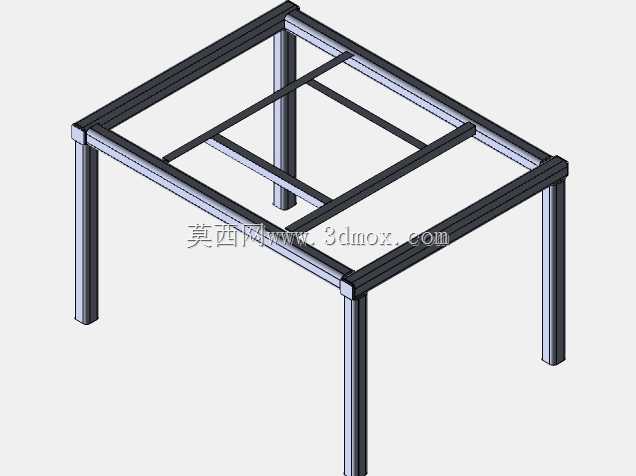

方管焊接工作台框架结构设计

　　该焊接框架结构主要面向车间工位作业、轻型设备承载、生产线旁临时置物等场景使用，作为各类工作台的基础承载骨架，可适配装配工位、检验工位、物料暂存工位等多种生产环节的支撑需求，框架上方可根据实际使用需求加装台板、防护栏、物料挂板、工具槽等附属结构，下方预留空间可放置储物柜、废料盒、气动元件三联件等工位配套部件，整体结构无需额外铸件或复杂连接件，仅通过标准型材焊接即可完成成型，适合小批量定制化工位的快速搭建。从结构设计逻辑来看，整体采用矩形截面型材作为主体承载构件，四条垂直布置的立柱作为主要竖向承重部件，承担上部台板及放置物料、作业载荷的全部竖向力，立柱底部预留安装孔位，可通过膨胀螺栓与地面固定，也可加装脚轮实现工位的灵活移动，

　　适配车间布局频繁调整的使用需求。顶部框架由四周的边梁焊接形成闭合矩形轮廓，边梁之间设置多根横向与纵向的加强横梁，横梁的布置间距根据常规台板的抗弯强度匹配，避免台板在集中载荷作用下出现过大挠度，横梁与边梁、立柱的连接节点均采用满焊处理，焊后对焊趾位置进行打磨去除焊渣与飞溅，保证节点位置的应力传递顺畅，避免长期受载后出现焊缝开裂的问题。在安装边界方面，框架整体外形尺寸适配单人作业的工位宽度与深度，立柱高度匹配常规站立作业的人体工程学高度，作业时人员无需过度弯腰或抬臂即可完成台面上的操作，框架的外轮廓无外凸的尖锐棱角，所有型材端部均做平齐处理，避免作业过程中出现磕碰划伤的风险。结构受力层面，竖向载荷通过台板传递至顶部边梁与横梁，

　　再通过边梁传递至四根立柱，最终传递至地面，横向加强梁除了承担台板的局部载荷外，还可提升顶部框架的整体抗扭刚度，避免框架在受到侧向推力时出现平行四边形变形，即使在台面上放置较重的工装夹具或进行轻度敲击作业时，整体框架也能保持足够的稳定性，不会出现明显的晃动。从加工实现角度，所有构件均采用常规标准金属型材，下料时仅需保证各段型材的长度尺寸与端面垂直度，焊接时可通过简单的定位工装保证各构件的相对位置精度，无需复杂的机加工工序即可完成制作，制作成本较低，后期维护也十分便捷，若出现局部型材变形，仅需切割更换对应段型材后重新焊接即可恢复使用，无需整体报废更换。该框架结构除了作为工作台基础使用外，还可根据实际需求调整型材截面尺寸与横梁布置密度，拓展作为设备底架、物料周转架、小型输送线支撑机架等用途，结构的拓展性较强，可通过调整杆件规格适配不同的载荷等级需求，在轻型承载的工位类结构中具备较强的通用性。
