V6发动机活塞组件结构三维设计

　　在车用V型六缸内燃机的动力传递链路中，活塞是直接承接燃烧做功压力的核心承载构件，其结构设计合理性直接决定整机的动力输出效率、运行可靠性与NVH表现。不同于直列机型的活塞布局，V6发动机的活塞分置于两列呈夹角布置的气缸内，每列三个活塞的运动相位按预设点火顺序错开，需要兼顾单侧气缸的配气正时匹配与两侧曲轴销的载荷平衡，这对活塞本身的结构对称性、热变形补偿能力、往复运动惯量控制都提出了更严苛的要求。

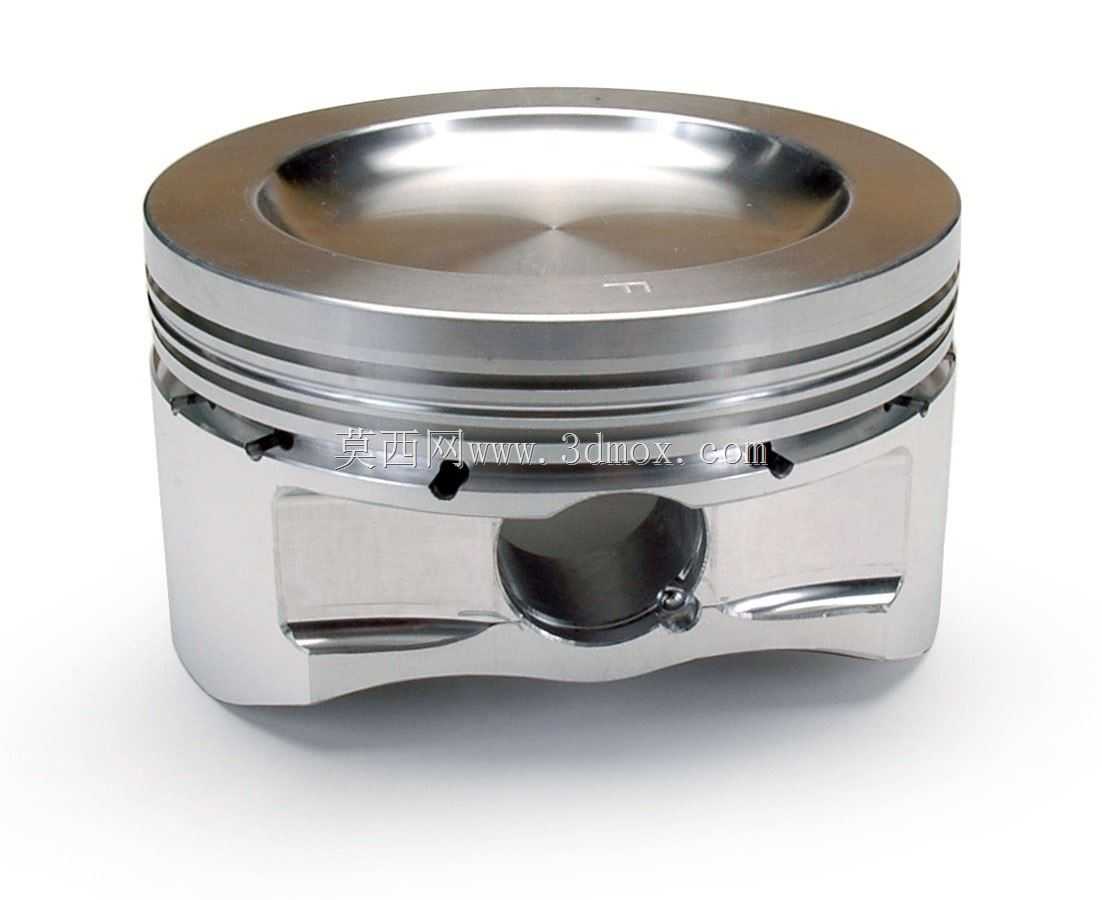

　　从实际工况场景来看，活塞的顶面直接接触燃烧室内部的高温高压燃气，做功冲程瞬间燃气峰值压力可达数兆帕，工作区域温度长期维持在数百摄氏度，因此活塞头部的环槽结构设计需要匹配气环与油环的安装公差，气环负责密封燃烧室与曲轴箱的连通间隙，避免高压燃气窜入油底壳稀释润滑油，油环则负责刮除气缸壁面多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。本次设计的活塞裙部采用了变椭圆中凸型线，并非规则的圆柱结构，这种设计是为了补偿活塞在高温工作状态下的热膨胀变形——活塞头部因靠近燃烧室温度更高，热膨胀量大于裙部，同时活塞在侧推力作用下会沿活塞销方向产生形变，变椭圆裙部可以在热机状态下保证活塞与气缸壁的贴合间隙均匀，避免冷机敲缸、热机拉缸的故障。

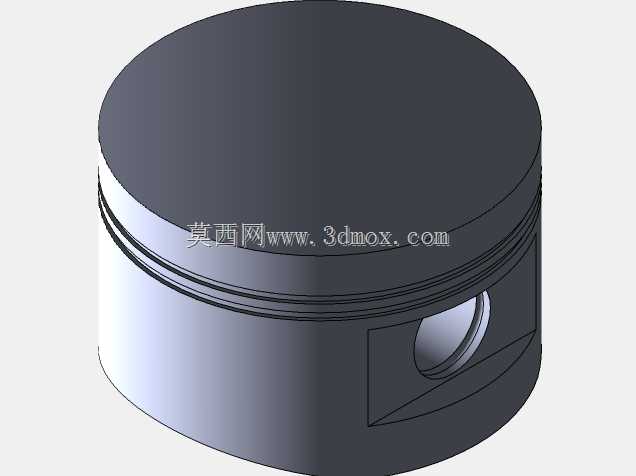

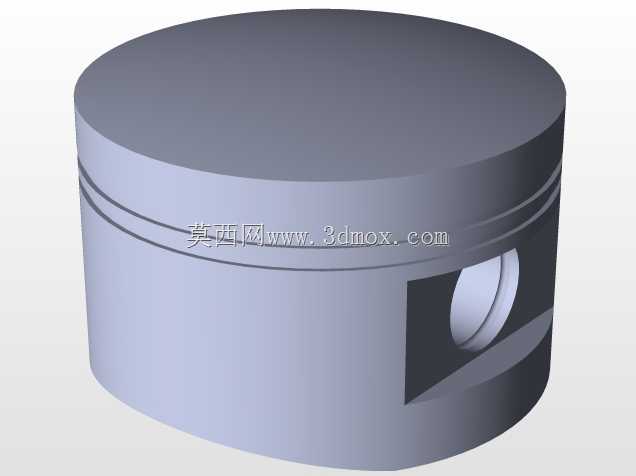

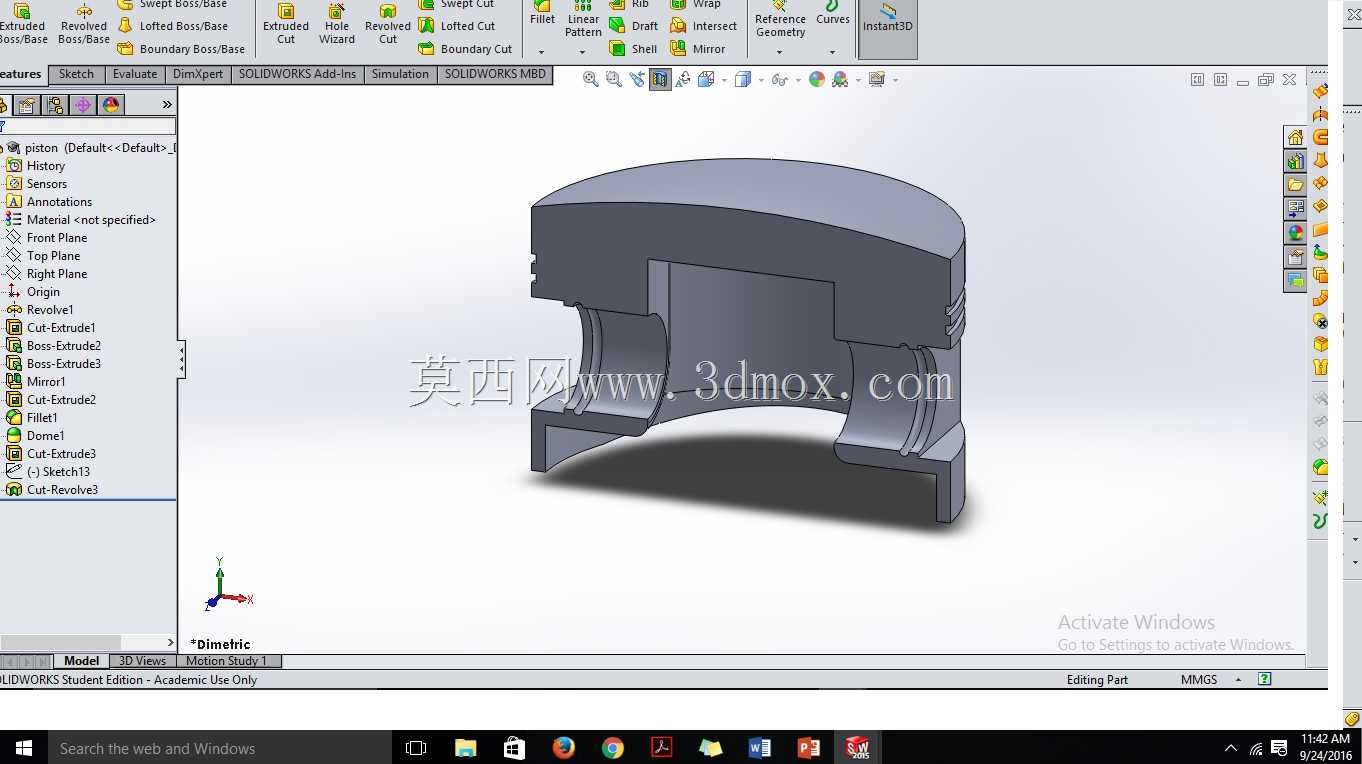

　　在结构设计思路上，首先需要匹配V6发动机的缸径、行程参数确定活塞的整体外径与压缩高度，压缩高度指活塞销孔中心到活塞顶面的距离，这个尺寸直接影响发动机的压缩比，需要和燃烧室容积、气缸垫厚度、曲轴回转半径、连杆长度做尺寸链校核，一旦尺寸偏差超过0.1mm就会导致压缩比偏离设计值，要么出现动力不足要么出现爆震风险。活塞销孔的位置采用了偏置设计，偏移方向朝向主推力面，这样可以在活塞越过上止点切换受力面时，减小活塞对气缸壁的敲击冲击，降低发动机运行噪音。活塞内部的销座部位设置了加强筋结构，连接活塞顶部与销座支撑区域，因为燃气压力作用在活塞顶面后，全部载荷都要通过销座传递给活塞销，再经连杆传递到曲轴，加强筋可以在不额外增加活塞整体重量的前提下，提升销座部位的结构强度，避免高负荷下销座开裂。

　　从安装边界来看，活塞的外径尺寸需要和气缸内径保持合理的配合间隙，间隙过小会导致热机状态下活塞卡滞在气缸内，间隙过大则会导致密封不良、机油窜烧、敲缸异响。活塞环的开口间隙在安装时需要按规范错开角度，避免各环开口对齐导致漏气。活塞销采用全浮式设计，即工作状态下活塞销既可以在销孔内转动，也可以在连杆小头衬套内转动，这种设计可以让活塞销的磨损更均匀，提升使用寿命，销孔两端的卡环槽用于安装限位卡环，防止活塞销轴向窜动刮伤气缸壁。裙部的长度设计需要平衡导向性能与往复惯量，裙部过短会导致活塞在气缸内摆动量过大，加剧缸壁磨损与偏磨，裙部过长则会增加活塞整体重量，提升往复运动惯量，导致发动机高转速工况下的振动加剧、动力响应变慢。

　　在实际选型匹配过程中，还要考虑活塞的材料特性对应的结构调整，本次设计的活塞结构适配高硅铝合金材料，这类材料密度低、导热性好、热膨胀系数相对可控，但高温强度相比铸铁活塞更低，因此在环槽部位、销座部位的壁厚设计都做了针对性加强，同时在裙部表面预设了石墨涂层的加工余量，用于降低活塞与缸壁的摩擦系数，减少冷启动磨损。对于V6发动机这类追求运转平顺性的机型，同一台发动机上装配的六个活塞重量差需要控制在很小的范围内，避免因往复质量不一致导致曲轴动平衡失效，引发整机振动，因此在结构设计时就对活塞各部位的壁厚做了均匀化处理，减少后续机加工阶段的重量修正工作量。

　　活塞的动力传递路径非常清晰：燃烧膨胀产生的压力作用在活塞顶面，推动活塞沿气缸轴线做往复直线运动，活塞销将这个推力传递给连杆，连杆再将直线运动转化为曲轴的旋转运动，最终向外输出动力。在这个过程中，活塞除了承受轴向的燃气压力，还要承受连杆摆动带来的侧向推力，这个侧推力会让活塞压紧在气缸壁的一侧，随着曲轴转角变化，侧推力的方向会在上下止点附近切换，这也是活塞裙部需要做耐磨处理、型线需要精准设计的核心原因。不同于单缸或双缸机型，V6发动机的点火间隔角更均匀，每个活塞承受的峰值载荷冲击频率更高，因此活塞的疲劳强度设计需要覆盖数百万次的往复循环工况，避免长期运行后出现疲劳裂纹、顶部烧蚀等失效问题。
