在各类需要实现平行轴间定传动比动力传递的机械结构中,直齿圆柱齿轮也就是常说的正齿轮,是应用覆盖范围最广的基础传动元件之一。从常规的工业减速箱、汽车手动变速器的常啮合档位,到小型自动化设备的动力输送机构、轻工机械的进给传动单元,再到农用机械、工程设备的动力分配链路,都能看到这类齿轮的应用身影,它的核心作用是在两根轴线严格平行的转轴之间,完成旋转运动与扭矩的稳定传递,不会在传动过程中产生额外的轴向分力,对支撑轴承的轴向载荷要求更低,适配绝大多数中低速、中等载荷的传动场景。

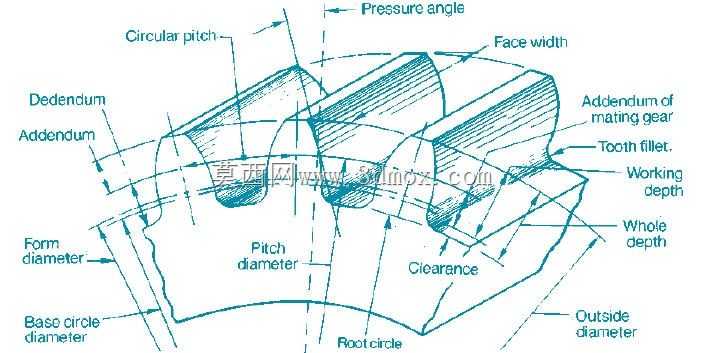

从结构设计逻辑来看,这类齿轮的齿向与齿轮轴线完全平行,轮齿沿轴向均匀分布,齿廓采用标准渐开线线型,设计过程中需要严格匹配配对齿轮的模数、压力角参数,保证啮合过程中齿面接触轨迹连续,避免出现卡滞、冲击、传动比波动的问题。图中标注的各结构参数都有明确的工程意义:齿顶圆是轮齿顶部所在的圆周,是齿轮加工、检测时的首要基准尺寸;齿根圆是轮齿根部所在的圆周,直接决定轮齿的弯曲强度储备,设计时需要根据传递扭矩大小核算齿根厚度,避免长期交变载荷下出现断齿失效;分度圆是齿轮参数计算的基准圆,标准安装状态下一对啮合齿轮的分度圆保持相切,此时的齿侧间隙处于设计最优区间;基圆是渐开线齿廓的生成基准,压力角的取值直接决定基圆直径大小,常规通用传动场景多采用20度标准压力角,兼顾齿面接触强度与轮齿弯曲强度。
齿宽也就是图中标注的Face width,是决定齿轮承载能力的核心参数之一,齿宽越大,单对轮齿的接触面积越大,单位面积承受的接触应力越小,能传递的扭矩上限越高,但齿宽过大也会提升对轴系平行度、安装对中精度的要求,一旦两轴出现平行度偏差,很容易出现轮齿一端偏载,加剧局部磨损甚至引发断齿,因此常规设计中齿宽系数会根据应用场景的安装精度、载荷特性选取固定区间,通用工业传动场景的齿宽系数多在0.2到0.4倍分度圆直径之间。齿顶高、齿根高的尺寸差会形成啮合时的顶隙,也就是图中标注的Clearance,这个间隙一方面可以避免一对齿轮啮合时,一个齿轮的齿顶与另一个齿轮的齿根发生刚性碰撞,另一方面也能为润滑油脂留出存储空间,保证啮合过程中齿面能形成稳定的油膜,降低磨损速率。

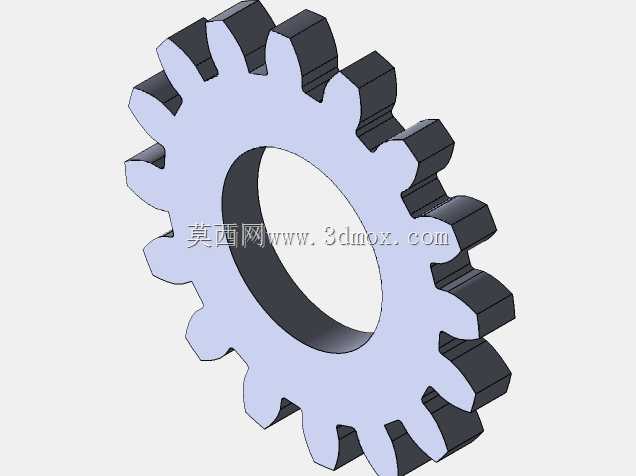

实际选型与建模过程中,首先要根据传动链路的输入转速、传递扭矩、传动比要求确定模数与齿数,模数越大轮齿的抗弯曲能力越强,适配大扭矩低转速场景,小模数齿轮则更适合高速、轻载、传动平稳性要求高的场景。齿数选择需要避免根切问题,标准渐开线直齿轮不发生根切的最少齿数为17,若结构空间受限需要采用更少齿数的齿轮,就需要进行变位设计,通过调整刀具与齿坯的相对位置,避免根切同时优化啮合性能。安装边界方面,齿轮内孔与传动轴的配合多采用过渡配合加键连接的形式,根据传递扭矩大小选择平键、花键等不同连接方式,齿轮端面需要设计可靠的轴向定位结构,比如轴肩、挡圈、锁紧螺母等,避免运转过程中出现轴向窜动,影响啮合精度。
这类齿轮的加工工艺适配性很强,小批量生产可以采用铣削、线切割加工,大批量生产则多采用滚齿、插齿工艺后进行齿面淬火、磨齿处理,提升齿面硬度与加工精度,降低运转噪音与磨损速度。建模过程中需要严格保证渐开线齿廓的生成精度,齿根过渡圆角需要按照工艺要求设计,避免应力集中,同时要根据配对齿轮的参数进行啮合干涉检查,确保全齿宽啮合过程中没有齿顶干涉、齿侧间隙不合理的问题,装配后需要验证传动过程的转动顺畅度,无卡滞、无异常异响才能满足实际使用要求。
