外六角螺栓配套标准紧固连接件

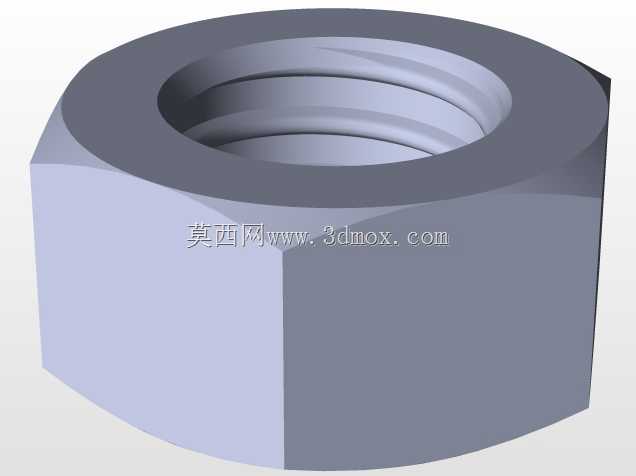

　　在各类机械结构装配、通讯设备机架组装、电子产品壳体拼接、工装夹具定位锁紧的场景里，螺栓螺母组成的螺纹副是最基础也最可靠的可拆卸紧固方案，这套模型还原的是常规6s规格外六角螺栓与配套螺母的完整结构，建模时完全遵循普通螺纹的牙型公差规范，可直接用于装配干涉校验、工装设计参考、标准件库调用。从实际使用场景来看，这类紧固件覆盖了从消费电子内部小结构固定到工业设备机架拼接的绝大多数可拆卸连接需求，比如通讯类设备的钣金机箱拼接时，会选用该规格螺栓配合尼龙防松螺母，在保证连接强度的同时，避免设备运输过程中振动导致的松脱；小型工装的定位板固定时，该规格螺栓的六角头可以直接用普通开口扳手、套筒扳手施加拧紧力矩，不需要特殊定制工具，

　　现场装配的通用性极强。设计这套模型时，首先确定了螺纹的公称直径与螺距匹配关系，螺栓杆部的光杆段长度略长于被连接件的总叠厚，保证螺母拧紧后能露出2-3个螺距的有效啮合长度，避免螺纹啮合不足导致的滑牙失效；螺栓头部的外六角对边尺寸、对角尺寸完全符合通用紧固件的标准公差，建模时做了头部与杆部衔接处的圆角过渡，还原实际冷镦加工时的工艺圆角，避免应力集中导致的头部断裂风险。从安装边界来看，螺栓的六角头外接圆直径决定了装配时扳手所需的操作空间，在做结构排布时，需要在螺栓头部周边预留至少1.5倍对边宽度的操作空间，方便套筒或者扳手伸入完成拧紧动作；螺母端同样需要预留对应的扳手空间，若结构空间受限，可将螺母侧设计为沉孔结构，把螺母嵌入沉孔内，

　　仅从螺栓头侧完成拧紧。这套模型的螺纹部分采用真实牙型建模而非装饰纹理，在做装配仿真时可以模拟螺纹旋合的过程，校验螺纹旋入长度是否足够、相邻部件是否会在螺栓拧紧过程中发生干涉；螺栓杆部与安装孔的间隙按照常规间隙配合取值，既保证装配时的顺利穿入，又避免间隙过大导致的连接定位偏移。在实际选型使用时，需要根据被连接件的总厚度确定螺栓的有效夹紧长度，过长的螺栓会导致螺纹旋入过深顶到对侧结构，过短则会导致啮合牙数不足，无法达到额定的锁紧力；如果是有防松需求的场景，可在该模型基础上增加弹簧垫圈、平垫圈或者更换为防松螺母结构，模型的参数化结构支持快速修改对应尺寸，适配不同的使用需求。从结构特性来看，外六角头的设计相比内六角、沉头螺钉，

　　能够承受更大的拧紧力矩，适合需要较大预紧力的连接场景，头部的六个受力面均匀分布，扳手拧紧时受力均衡，不容易出现打滑拧圆的问题；杆部的全螺纹或者半螺纹设计可根据实际夹紧需求调整，半螺纹结构的光杆段在承受剪切力时，相比全螺纹的牙底应力集中结构，拥有更高的抗剪切强度，适合有横向载荷的连接场景。建模过程中还还原了螺纹首尾的收尾退刀结构，符合实际机加工或者滚丝加工的工艺特征，不会出现螺纹直接截断的不符合加工逻辑的结构，用于生产工艺演示、装配培训时也能准确对应实际零件的结构特征。
