SUV乘用车多辐式铝合金车轮轮辋结构设计

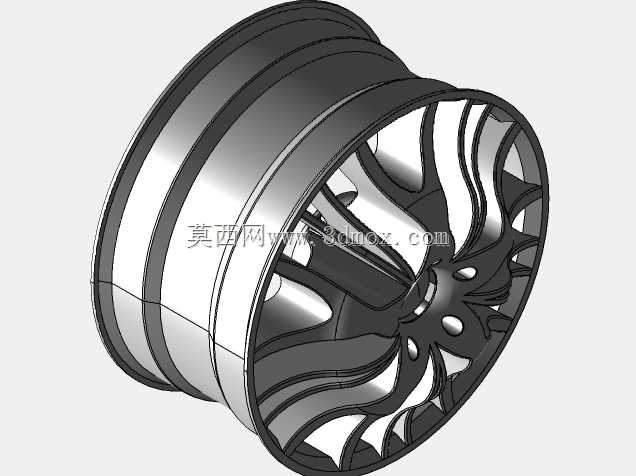

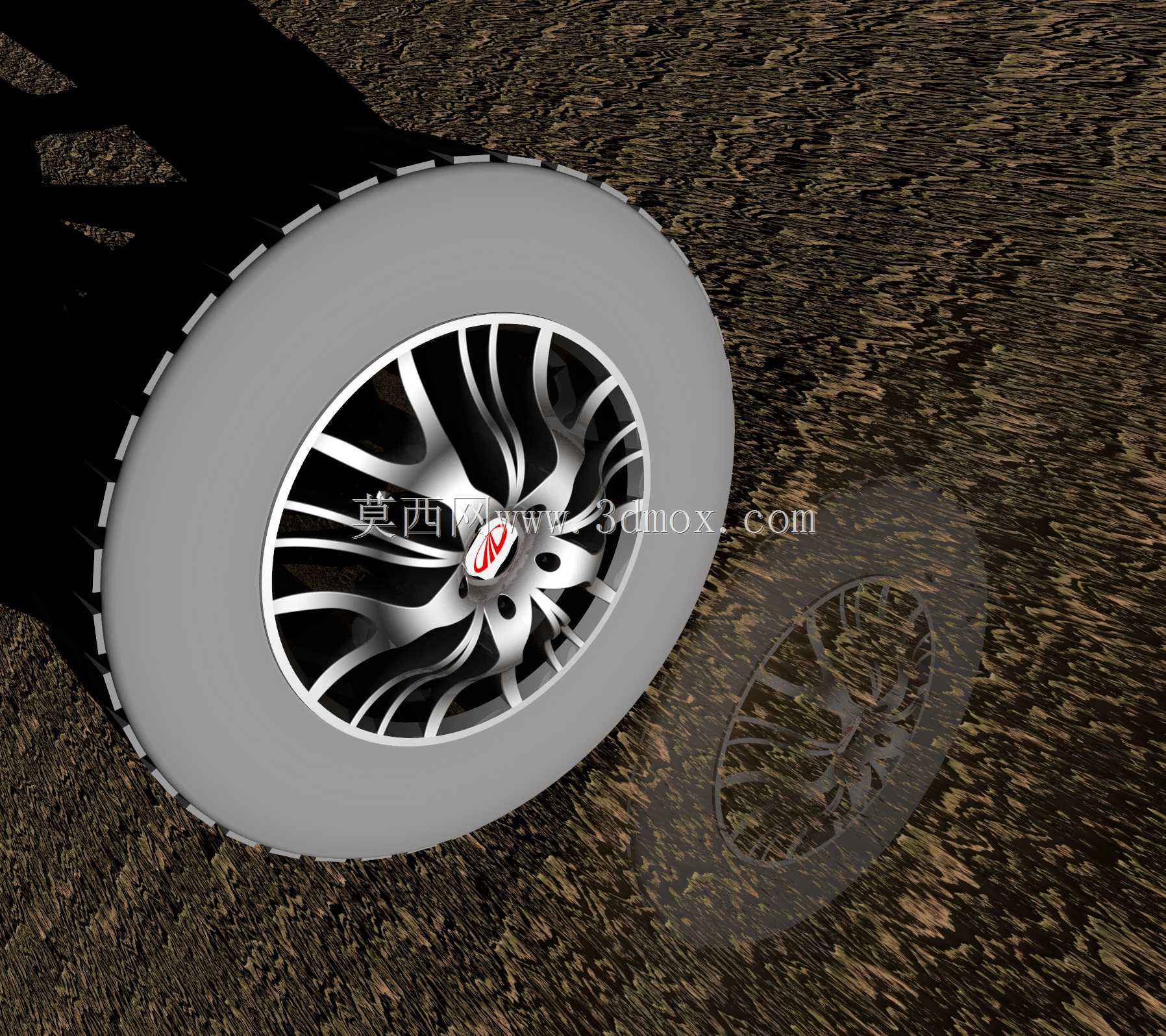

　　这套车轮总成结构主要面向城市SUV车型的行走系统配套需求，日常适配场景覆盖城市铺装路面通勤、非铺装郊野路面通行等常规用车场景，作为整车行走系统的核心承载部件，需要同时承担整车垂直载荷传递、行驶过程中驱动与制动力矩输出、转向动作执行以及路面冲击缓冲的多重功能。设计阶段首先明确了轮辋与轮胎的匹配边界，轮辋宽度适配常规235-255宽度区间的SUV专用子午线轮胎，轮辋名义直径匹配18英寸级轮胎规格，安装孔位采用乘用车常规的5孔分布结构，孔位节圆直径、中心孔尺寸完全对应主流城市SUV的转向节安装接口，可直接适配对应车型的轮毂轴承单元，不需要额外加装转接法兰，避免了改装场景下的安装偏心风险。轮辐部分采用多辐式旋风造型结构，

　　在造型阶段同步完成了力学性能校核，每根辐条的截面采用渐变厚度设计，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸过程中逐步收薄，既保证了螺栓安装区域的结构强度，避免大扭矩输出下安装位出现应力开裂，也能控制轮辐整体重量，降低非簧载质量，提升整车悬挂的响应速度。轮辋的胎圈座位置按照乘用车轮胎装配标准设计了标准凸峰结构，能够保证轮胎充气后胎圈与轮辋紧密贴合，在高速行驶、紧急变线的工况下不会出现轮胎脱圈的风险，轮辋边缘的轮缘位置做了圆弧过渡处理，既可以避免轮胎拆装过程中划伤胎圈橡胶，也能在轮胎受到侧向挤压时分散应力，减少胎侧鼓包的概率。设计过程中同步考虑了制动系统的避让空间，轮辐内侧预留了足够的间隙，

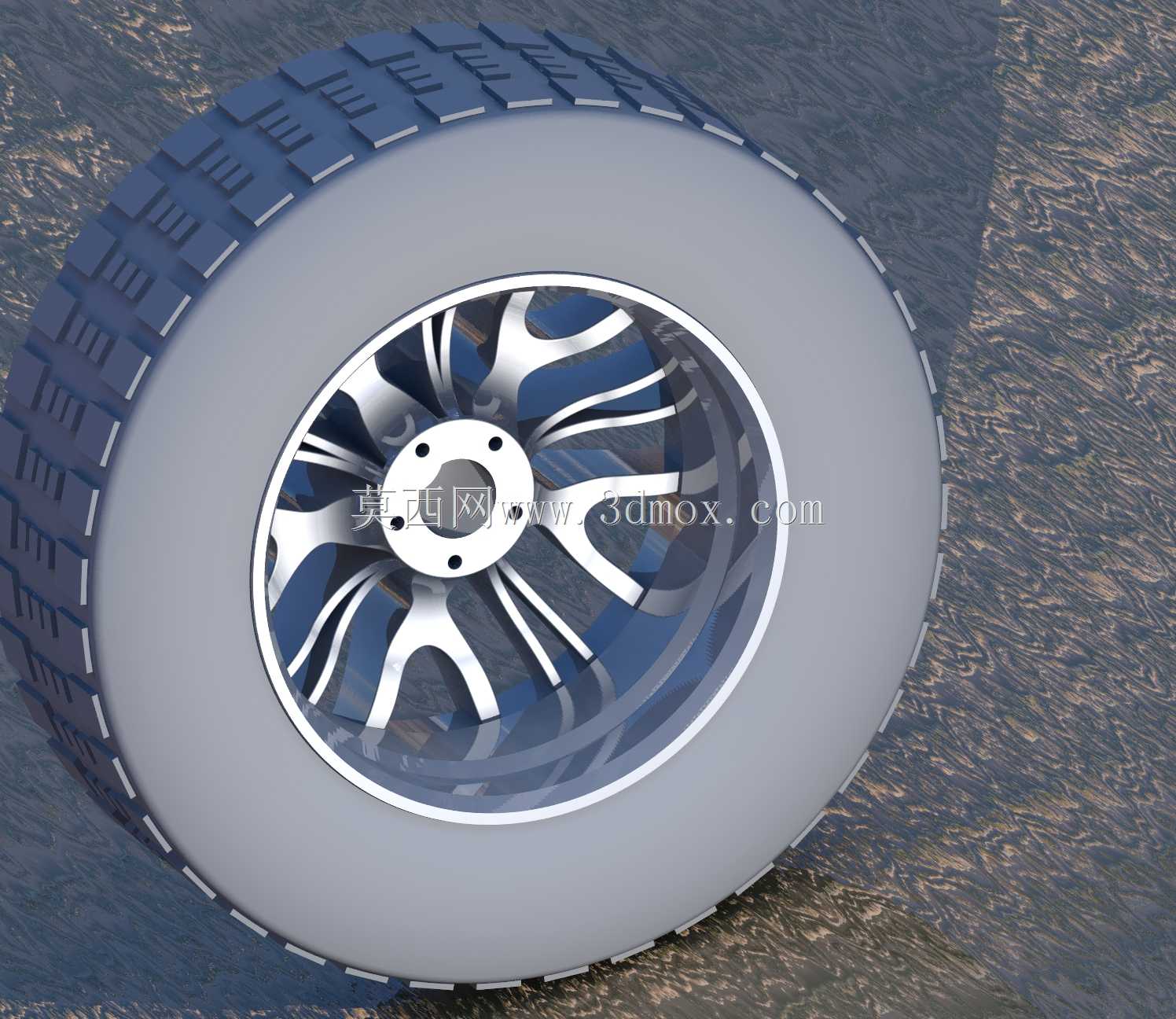

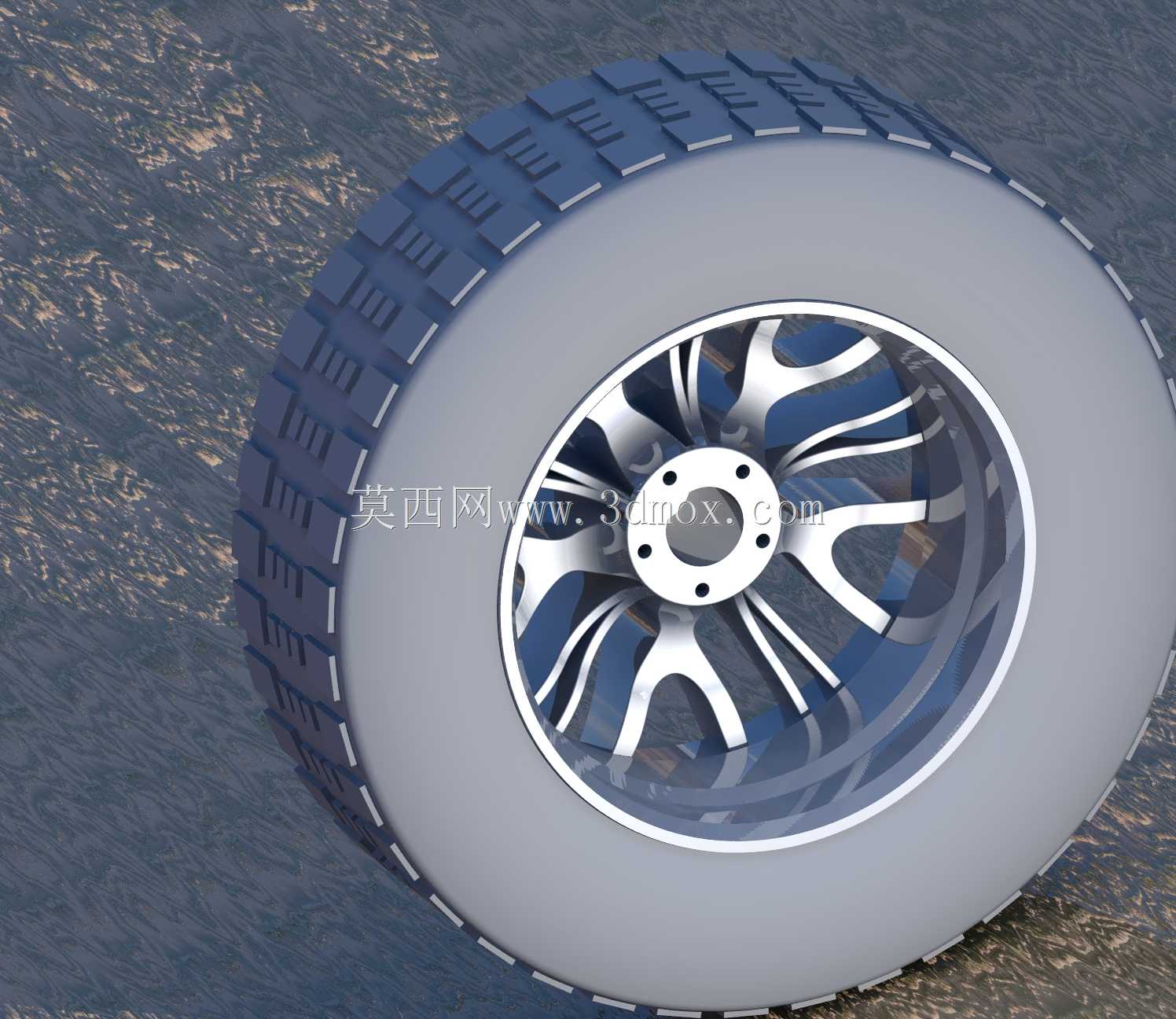

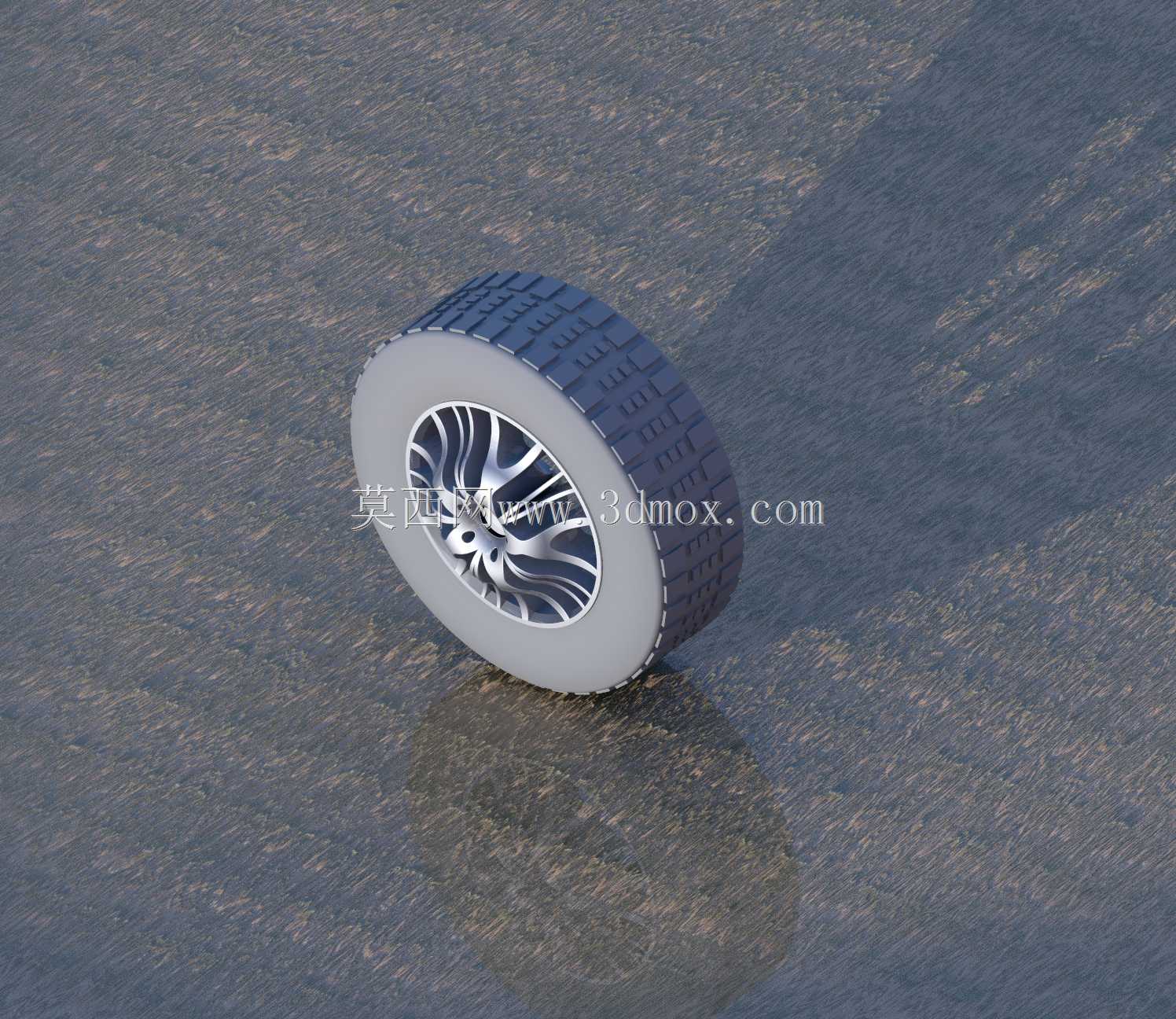

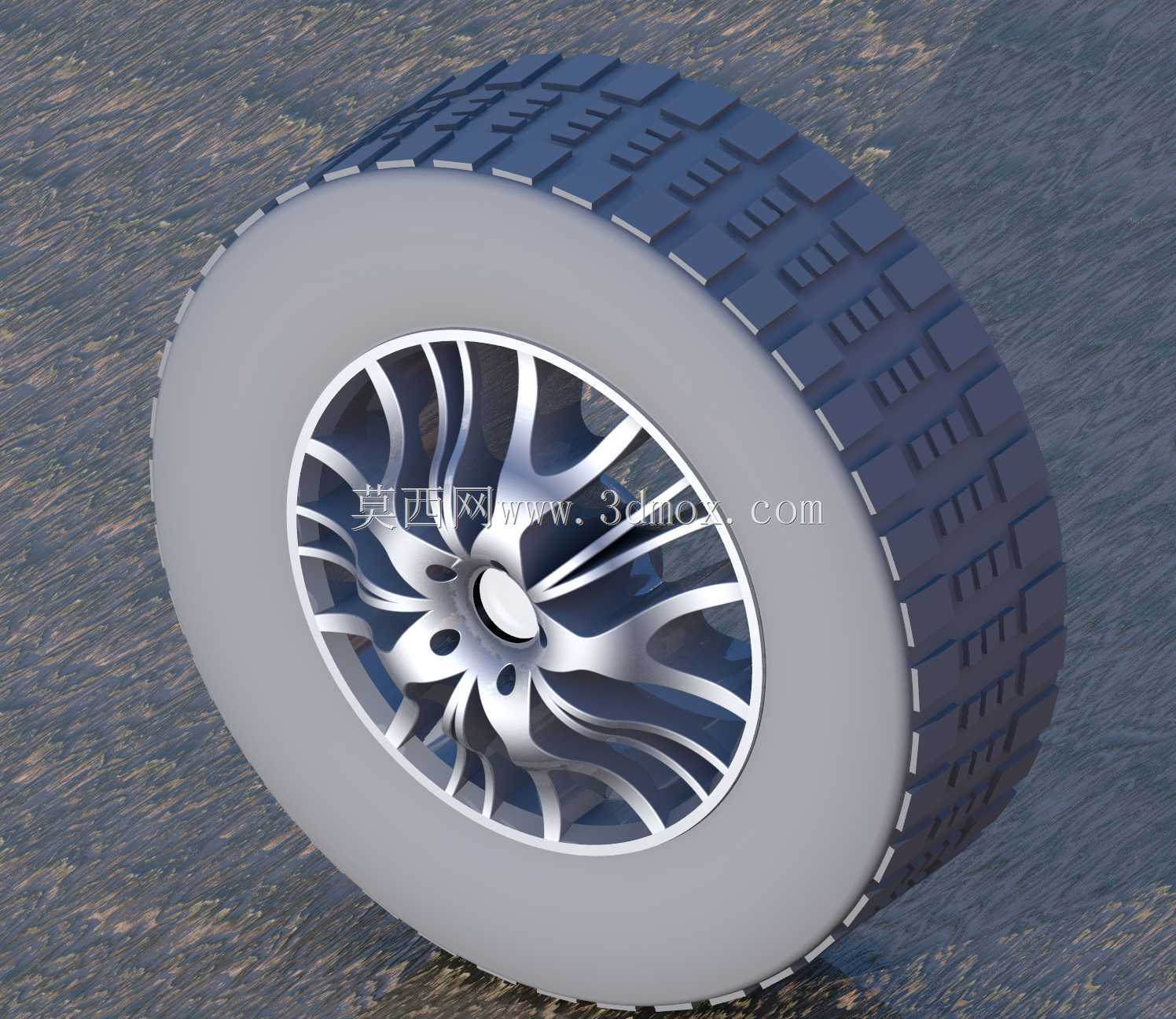

　　可适配直径330mm以内的通风制动盘以及对应规格的浮动式制动卡钳，不会出现轮辐与卡钳、制动盘的运动干涉，满足常规家用SUV的制动系统升级兼容需求。轮胎部分的胎面花纹采用块状交错布局，胎肩位置设计了连续的花纹块结构，兼顾铺装路面的抓地力与非铺装路面的排泥、排石性能，胎面的花纹沟深度按照常规民用SUV轮胎的使用标准设定，能够保证常规行驶里程下的花纹磨损余量，胎体内部的带束层结构在建模时也做了分层示意，可直观展示轮胎内部的支撑结构逻辑。整个模型的装配关系完全还原实车装配状态，轮辋与轮胎的配合面、轮心安装面、螺栓过孔的位置公差都按照乘用车车轮的行业设计规范设定，可用于汽车设计教学、行走系统结构展示、改装方案验证等场景，

　　建模过程中对轮辐的曲面做了连续顺滑处理，没有出现曲面褶皱、尖角等工艺缺陷，对应的结构参数可直接对接铝合金低压铸造的生产工艺要求，不需要做额外的工艺性修正。在安装边界的设定上，轮辋的偏距值按照主流城市SUV的悬挂几何参数设定，安装后车轮的外倾角、前束值变化量控制在原厂悬挂的可调范围内，不会出现轮胎偏磨、悬挂部件受力异常的问题，轮辋的气门嘴安装孔位预留了标准尺寸，可适配常规的橡胶气门嘴与金属胎压监测气门嘴，兼容直接式胎压监测系统的安装需求，不需要额外对轮辋进行打孔加工。
