单侧椭圆截面便携塑料储液瓶结构设计

　　这款储液瓶的结构设计，核心围绕便携场景下的手持握持稳定性、内容物灌装与倾倒流畅性展开，在常规回转类瓶体的基础上做了单侧截面形态优化，打破了传统圆形瓶身易滚动、握持贴合度不足的问题。从实际应用场景来看，这类结构既可以适配小型机油、润滑脂等工业辅料的分装存储，也能满足日化类粘稠液体、户外便携储水容器的使用需求，单侧椭圆的弧面刚好贴合手掌虎口的自然弯曲弧度，单手握持时不需要刻意施加夹紧力就能稳定持握，长时间手持倾倒内容物也不容易出现滑脱、脱手的情况。

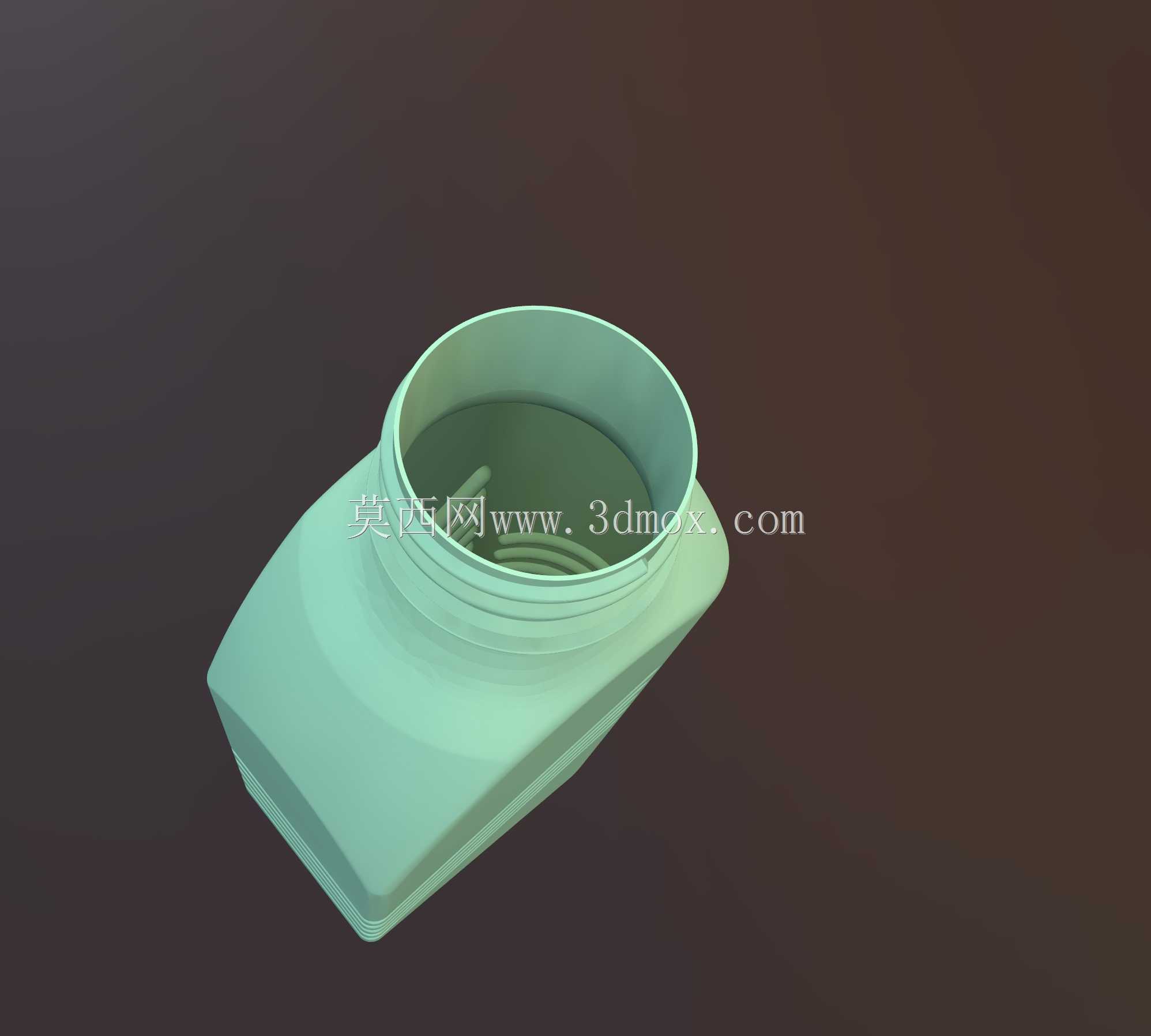

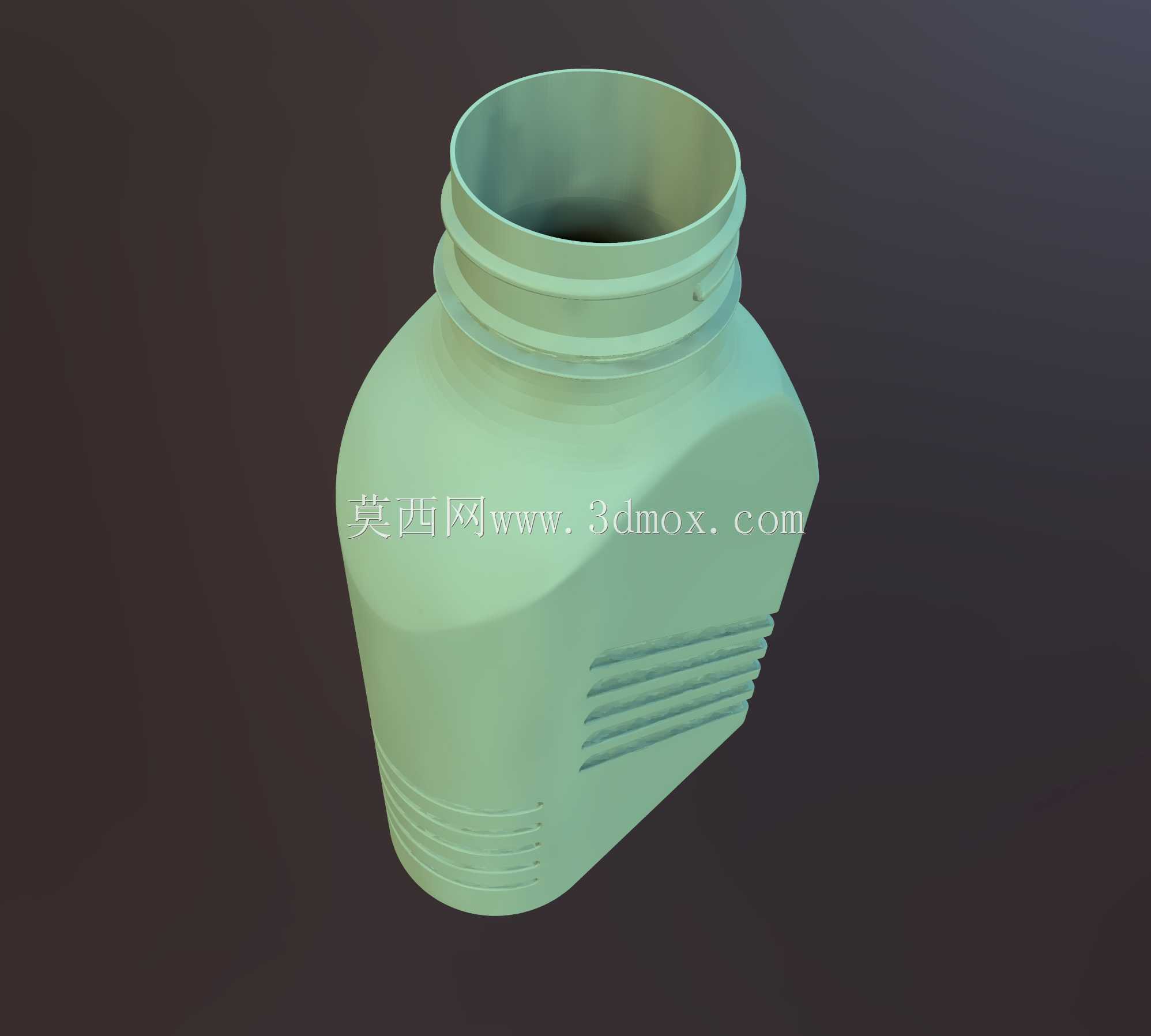

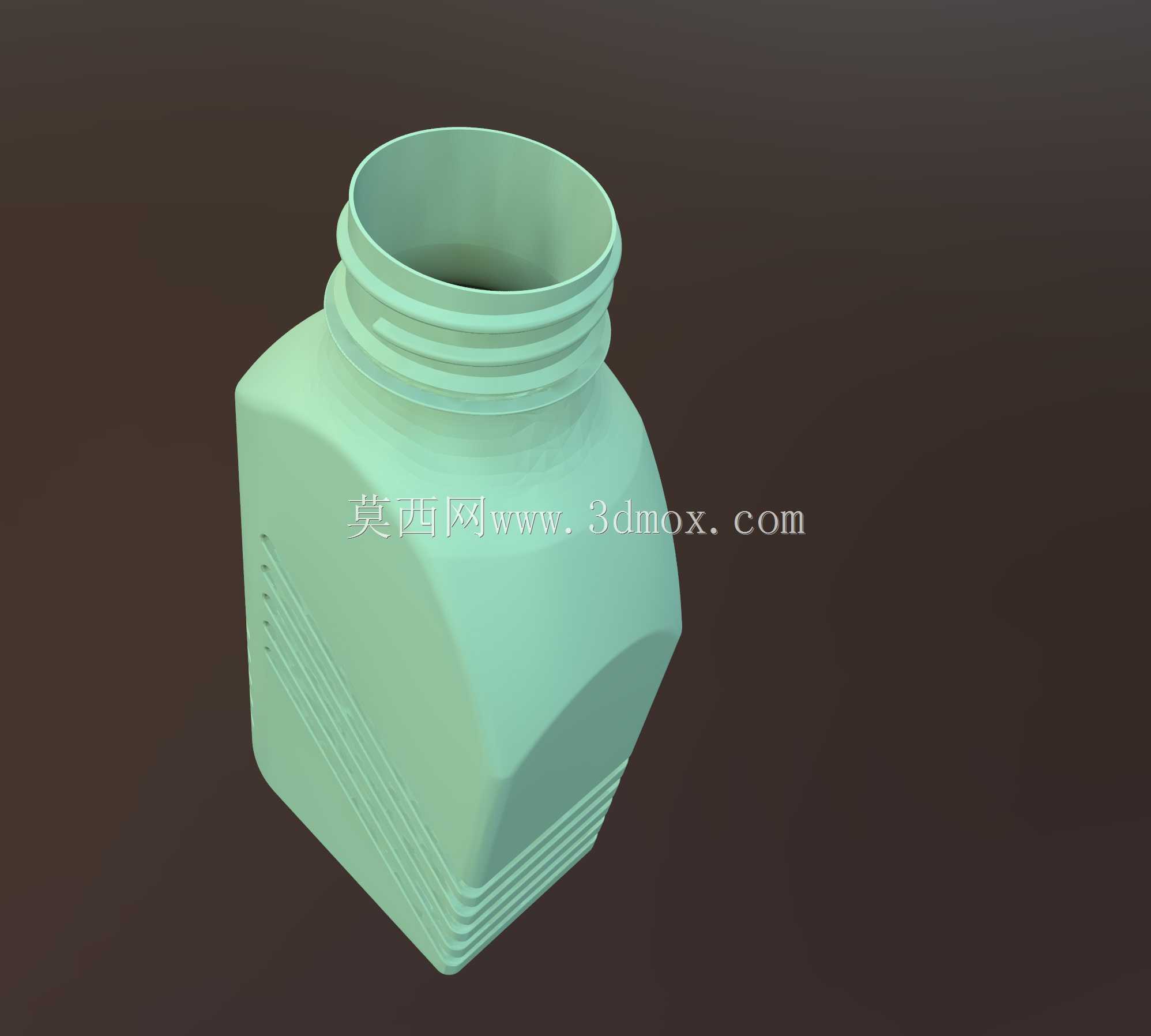

　　瓶身颈部采用标准螺纹接口设计，螺纹的牙距、牙高均参照通用包装容器的密封接口规范做适配，能够直接匹配市面常规口径的螺旋瓶盖，不需要额外开模做专属密封件，大幅降低了后续量产的配套成本。颈部下方做了一圈加厚的过渡凸台，这个结构一方面是为了提升瓶口与瓶身连接位置的结构强度，避免灌装、拧紧瓶盖时颈部受力出现开裂，另一方面也给自动化灌装线的卡瓶定位提供了基准面，生产线的卡爪可以直接卡在这个凸台位置完成瓶体的输送、定位、灌装工序，不需要额外调整工装的定位尺寸。

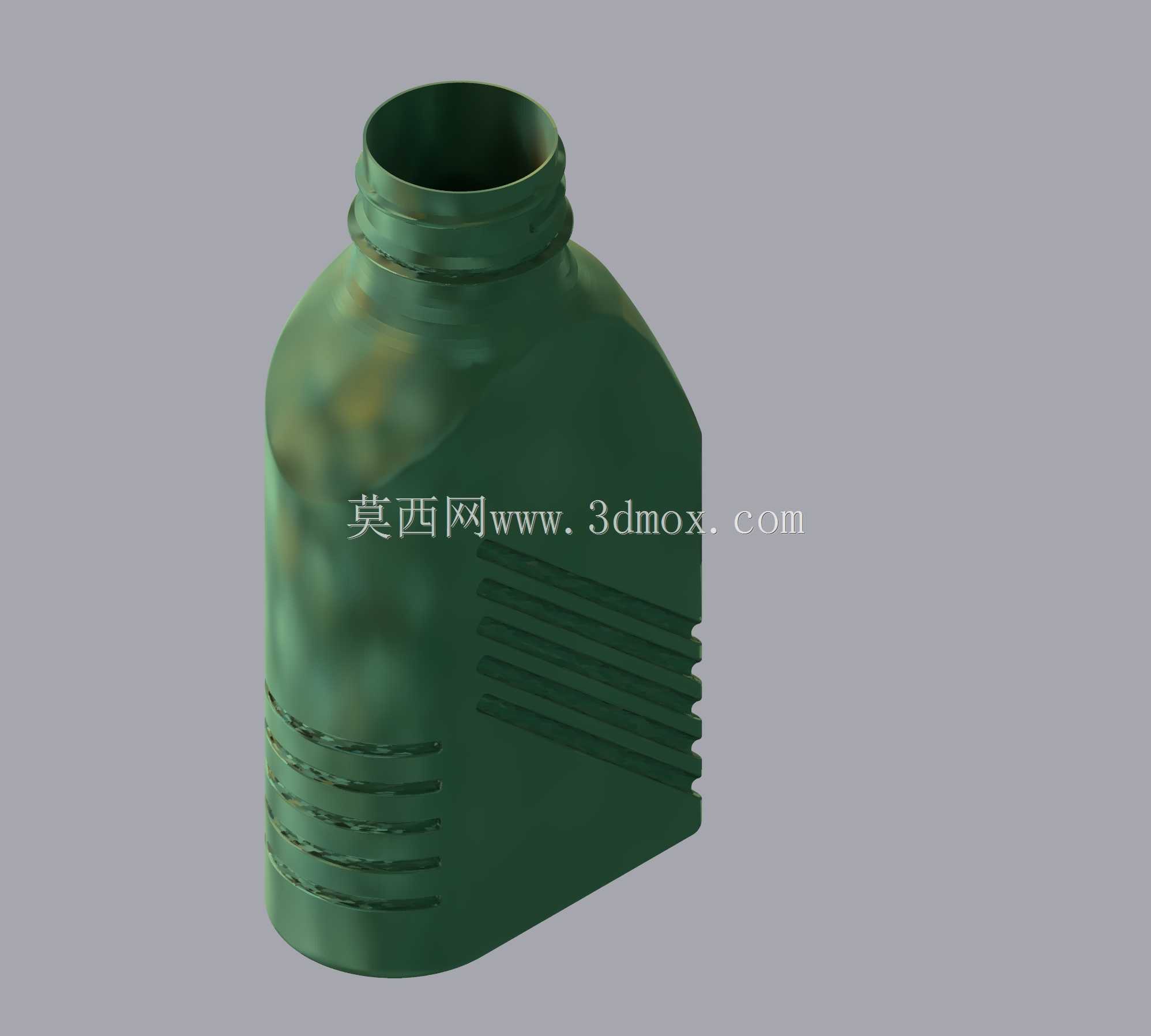

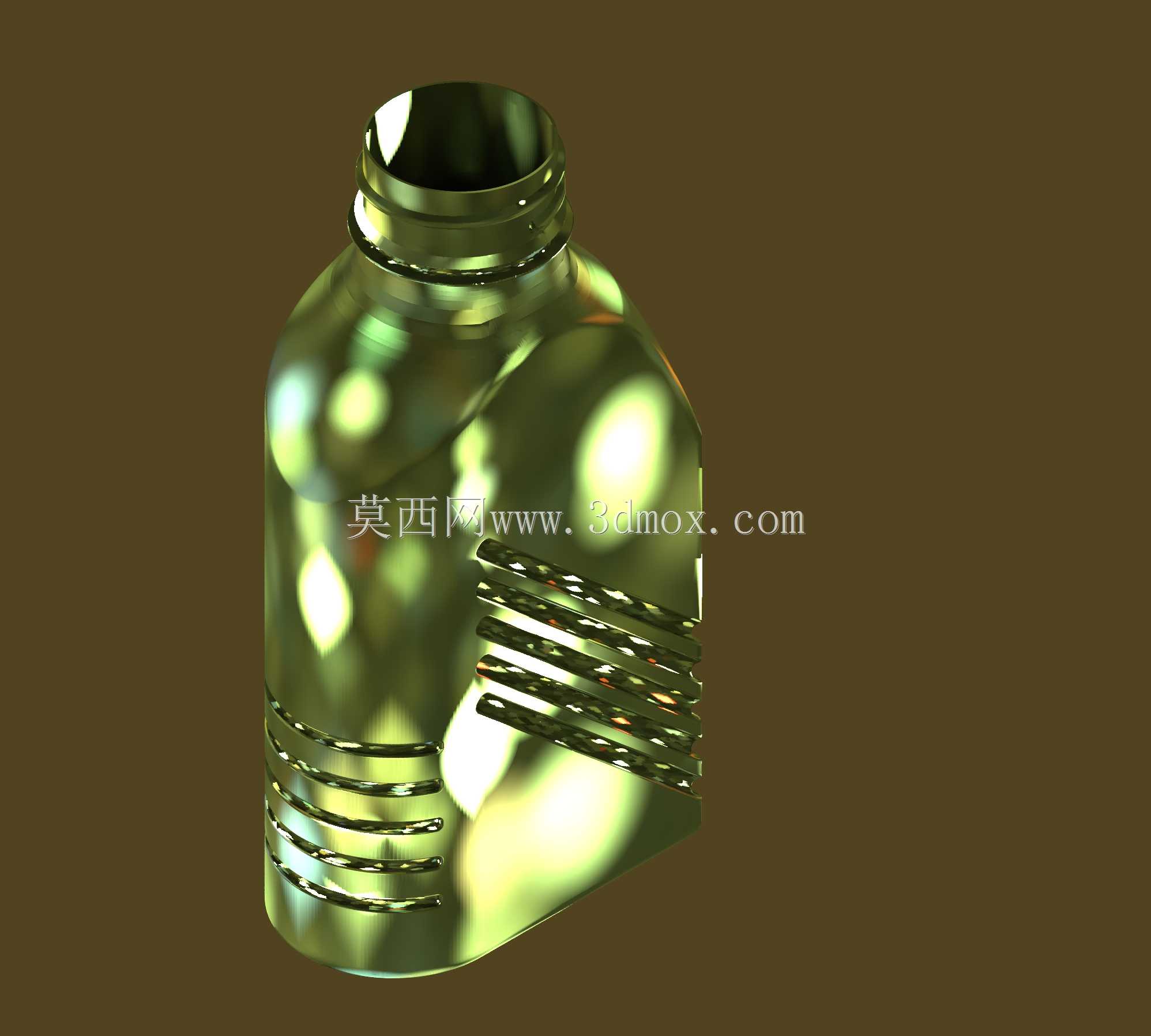

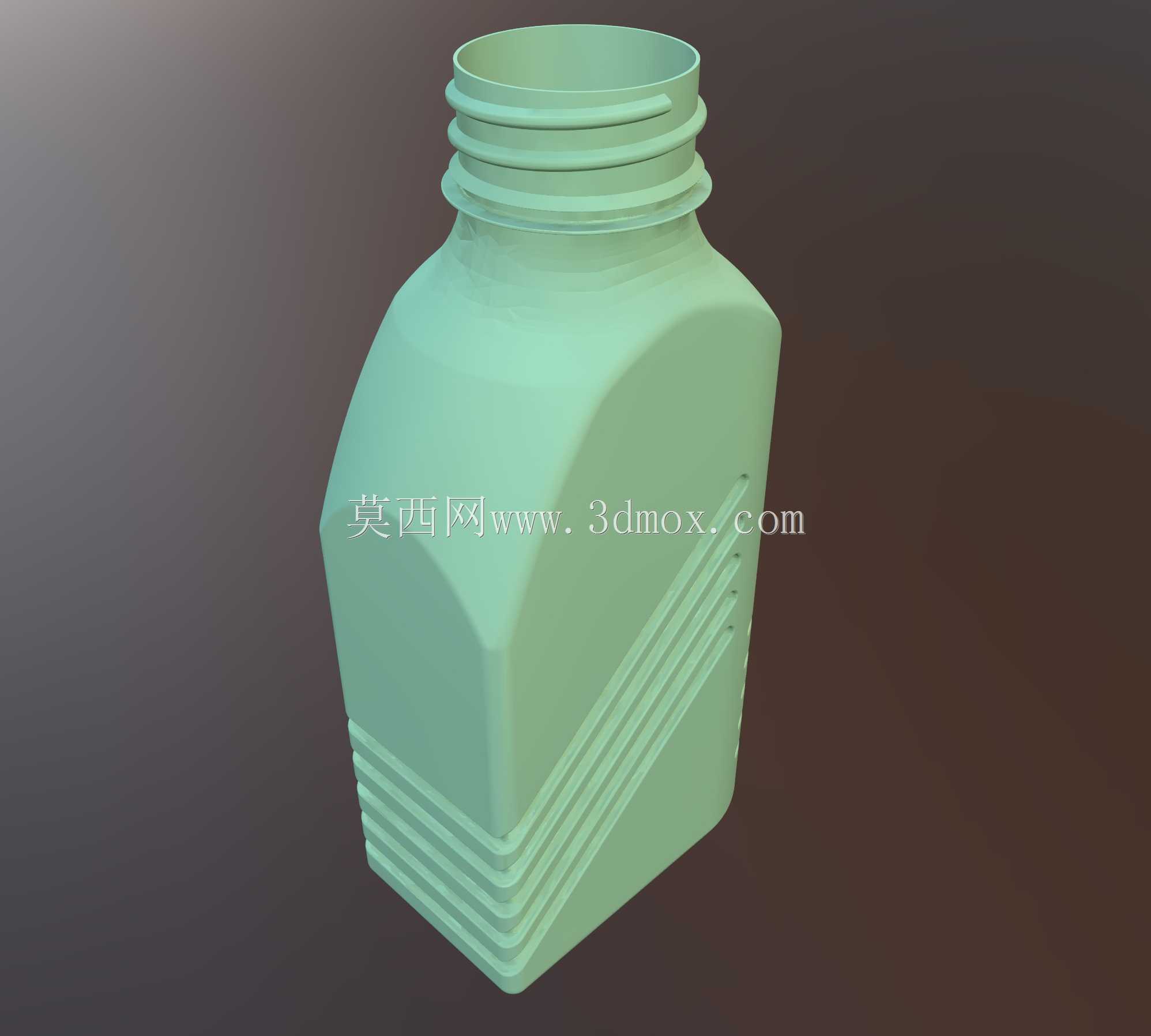

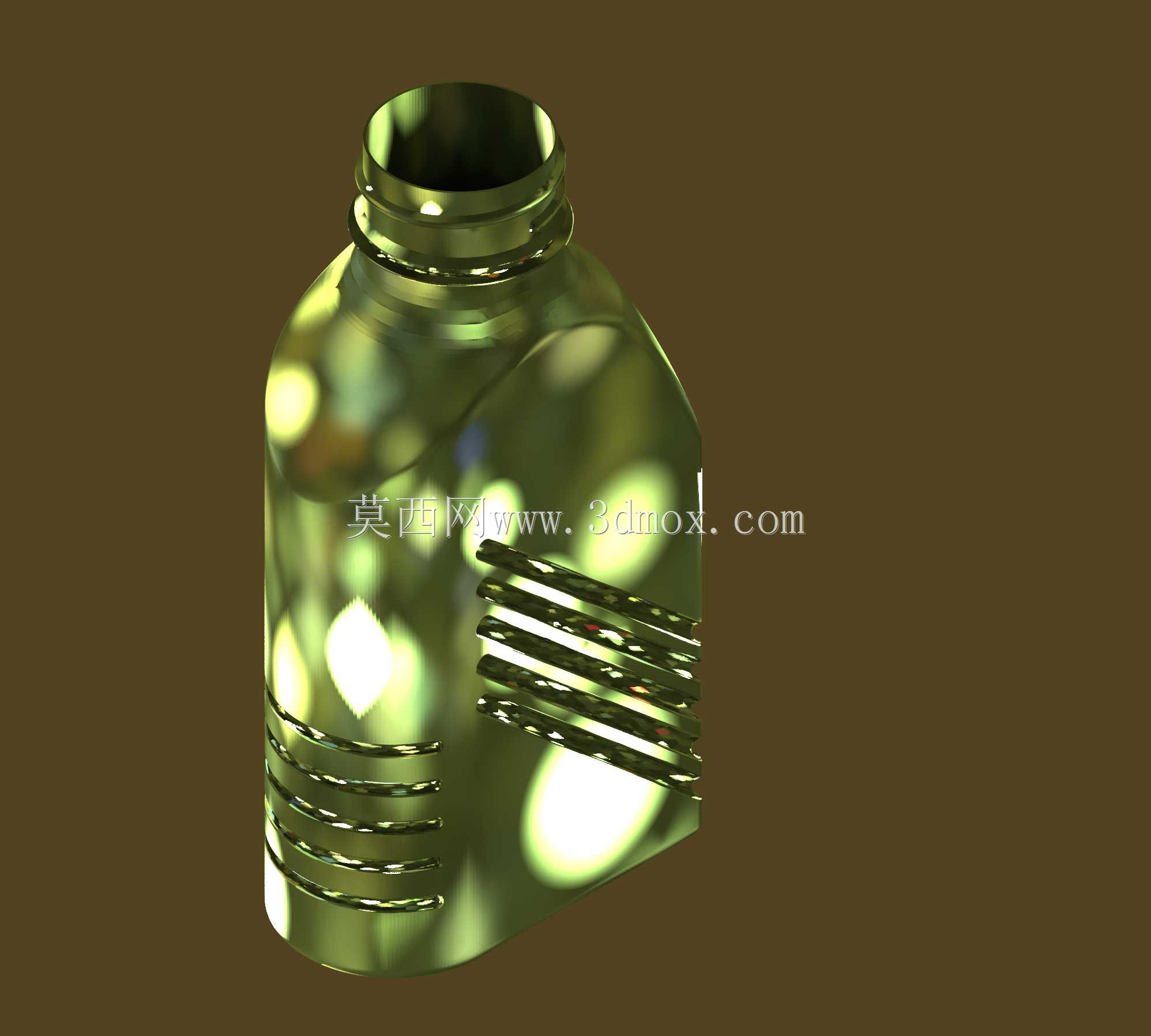

　　瓶身侧面的多道横向加强筋，并不是单纯的装饰结构，每道筋的凸起高度、间距都经过受力测算：当瓶内盛装液体、内部存在轻微正压时，横向筋条可以抵消瓶壁向外的膨胀应力，避免瓶身出现鼓胀变形，同时筋条形成的凹凸面也能进一步提升握持时的摩擦力，即使手上沾有油污、水渍，也能靠筋条的凹凸结构增加摩擦阻力，不会出现打滑。瓶底做了内凹的圆弧过渡，没有尖锐的直角结构，一方面是吹塑或者注塑成型时能够减少应力集中，避免冷却过程中底部出现缩痕、开裂，另一方面内凹的底结构也能让瓶体放置在平面上时更稳定，即使接触面存在轻微的不平整，也能靠底边缘的环形接触面保持直立，不容易倾倒。

　　从安装与适配边界来看，这款瓶体的最大外轮廓尺寸控制在常规手持设备的适配范围内，单侧椭圆的短轴尺寸刚好能放入常规的车载杯架、户外背包的侧袋中，不会因为瓶身过宽出现卡滞。瓶身的壁厚做了梯度设计，瓶口、瓶底位置的壁厚比侧壁厚0.3mm左右，既保证了易磕碰位置的抗冲击强度，也控制了整体的材料用量，降低单件的生产成本。在倾倒结构的设计上，瓶口的内边缘做了一圈倾斜的导流唇，倾倒液体时内容物会顺着导流唇流出，不会出现沿瓶壁外侧流淌、挂壁的情况，不管是加注小口径的设备注油口，还是日常倾倒使用，都能精准控制流出的位置，不会造成内容物的浪费和污染。

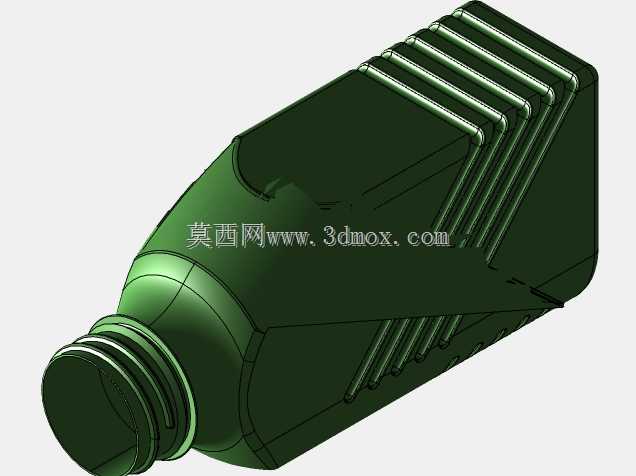

　　从结构建模的逻辑来看，整个瓶体采用曲面一体化建模，所有过渡位置都做了G2连续的圆角处理，没有尖锐的棱角，一方面是成型时能够让塑料熔体在型腔内流动更顺畅，避免出现缺胶、熔接痕的问题，另一方面也能避免使用过程中棱角位置磕碰出现开裂，提升整体的抗跌落性能。单侧椭圆的截面从瓶底向上逐步过渡到圆形的瓶口截面，整个过渡曲面的曲率变化均匀，不会出现局部曲率突变导致的应力集中，即使瓶体从1.2米高度自由跌落到水泥地面，也不会因为局部应力过大出现破裂漏液的情况。
