17英寸星形辐条合金汽车轮辋结构设计

　　这款17英寸星形辐条合金轮辋，主要适配家用乘用轿车的改装与配套场景，在日常城市通勤、城郊非铺装路面轻度通行的工况下都能满足使用需求，作为车辆行走系统的核心承载部件，轮辋需要同时承担轮胎固定、行驶载荷传递、制动系统散热配合、转向动作支撑的多重作用，设计过程中需要平衡结构强度、整体重量、外观辨识度三者的关系。从结构边界来看，该轮辋名义直径为17英寸，对应胎圈座直径匹配常规17英寸子午线轿车轮胎，轮辋宽度适配215-235胎宽区间的民用轮胎，安装节圆直径采用常规5孔乘用车布局，中心孔尺寸匹配多数紧凑型、中型家用轿车的轮毂轴头规格，安装面的偏距设计预留了足够的刹车卡钳避让空间，可适配直径320mm以内的单活塞、双活塞浮动刹车卡钳，

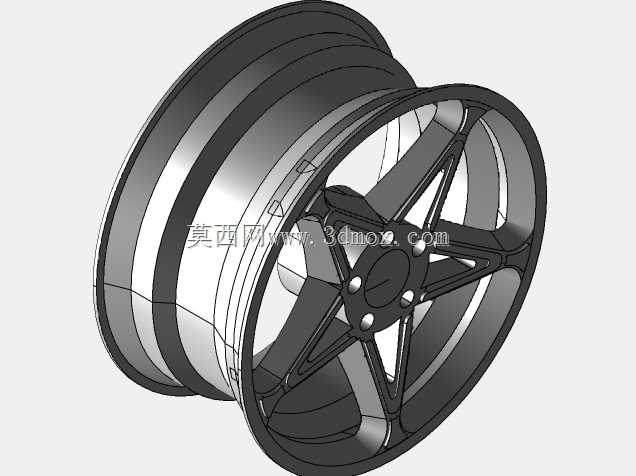

　　不需要额外加装法兰盘调整偏移量，避免了改装场景下常见的轮距变化导致的转向球头异常磨损问题。设计思路上采用五组星形辐条的对称布局，辐条从中心安装盘位置向外延伸至轮辋轮缘位置，每根辐条采用变截面设计，靠近中心安装座的位置截面厚度更大，用来传递轴头输出的扭矩与路面反馈的冲击载荷，靠近轮缘的位置逐步收窄，在保证辐条整体抗弯强度的前提下尽可能削减非必要的材料用量，降低轮辋的非簧载质量，对于车辆的悬挂响应速度、颠簸路面的滤震表现都有正向提升作用。辐条之间的镂空区域占比经过反复调整，既保证了行驶过程中制动系统的空气流通量，帮助刹车盘、卡钳在连续制动工况下快速散发热量，避免制动热衰减带来的安全隐患，同时也不会因为镂空面积过大导致轮辋整体抗扭转、

　　抗冲击性能下降，在经过坑洼路面、减速带的冲击载荷下，辐条的应力分布均匀，不会出现局部应力集中导致的开裂风险。轮辋的胎圈座位置采用标准的15度锥面设计，与轮胎胎圈的配合面精度满足行业通用公差要求，充气后可以保证轮胎与轮辋的密封性能，不会出现慢漏气的问题，轮缘位置做了加厚的防脱设计，在轮胎亏气状态下低速行驶时，能够降低轮胎从轮辋上脱落的风险，提升极端工况下的行驶安全性。中心安装盘的螺栓孔位置做了沉头加工，轮毂螺栓安装后可以完全沉入孔位，不会出现螺栓突出刮蹭轮毂盖的问题，中心孔的配合公差控制在过渡配合区间，安装时可以轻松对准轴头，同时不会因为间隙过大导致高速行驶时车轮出现抖动。从实际使用场景出发，

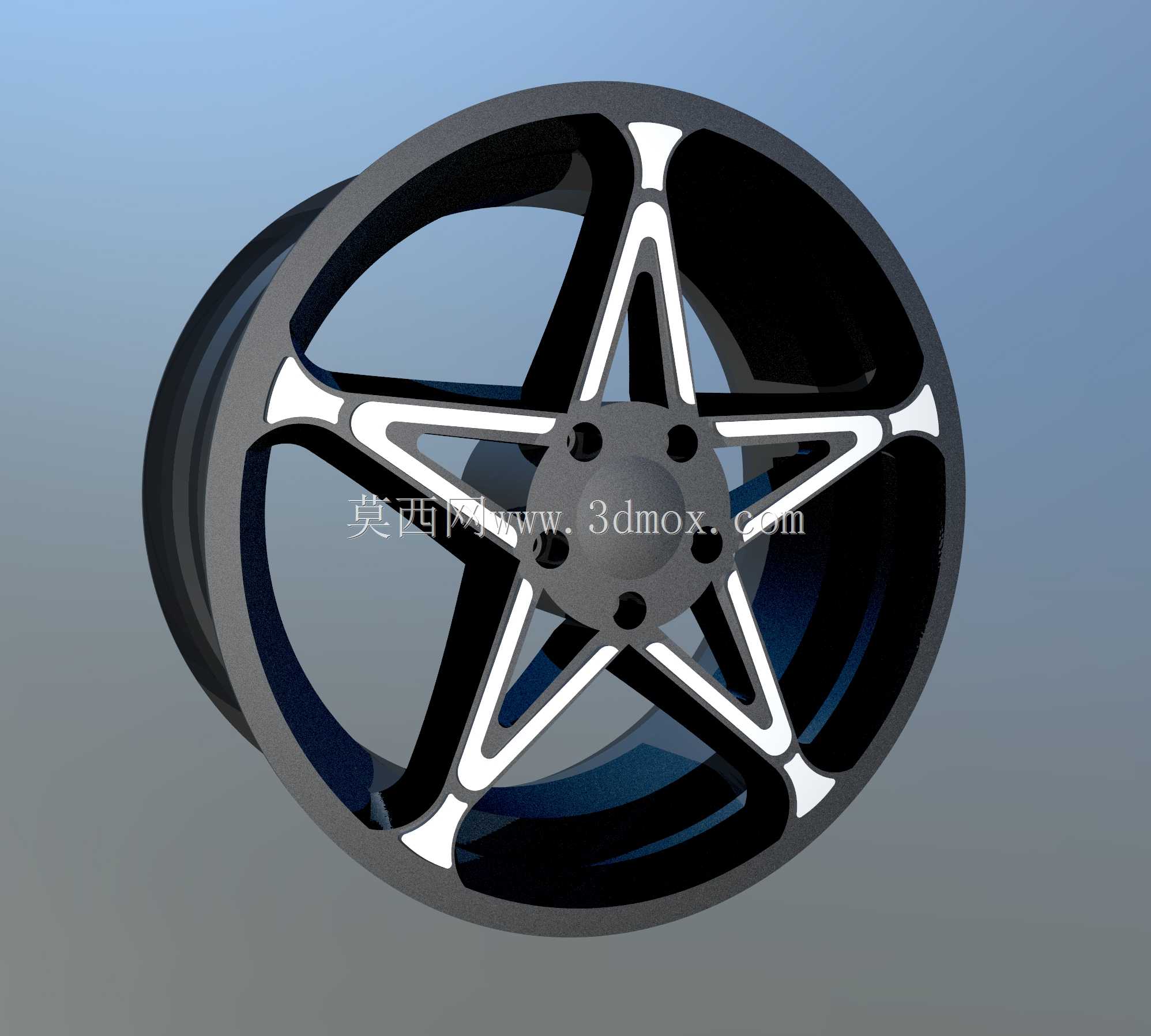

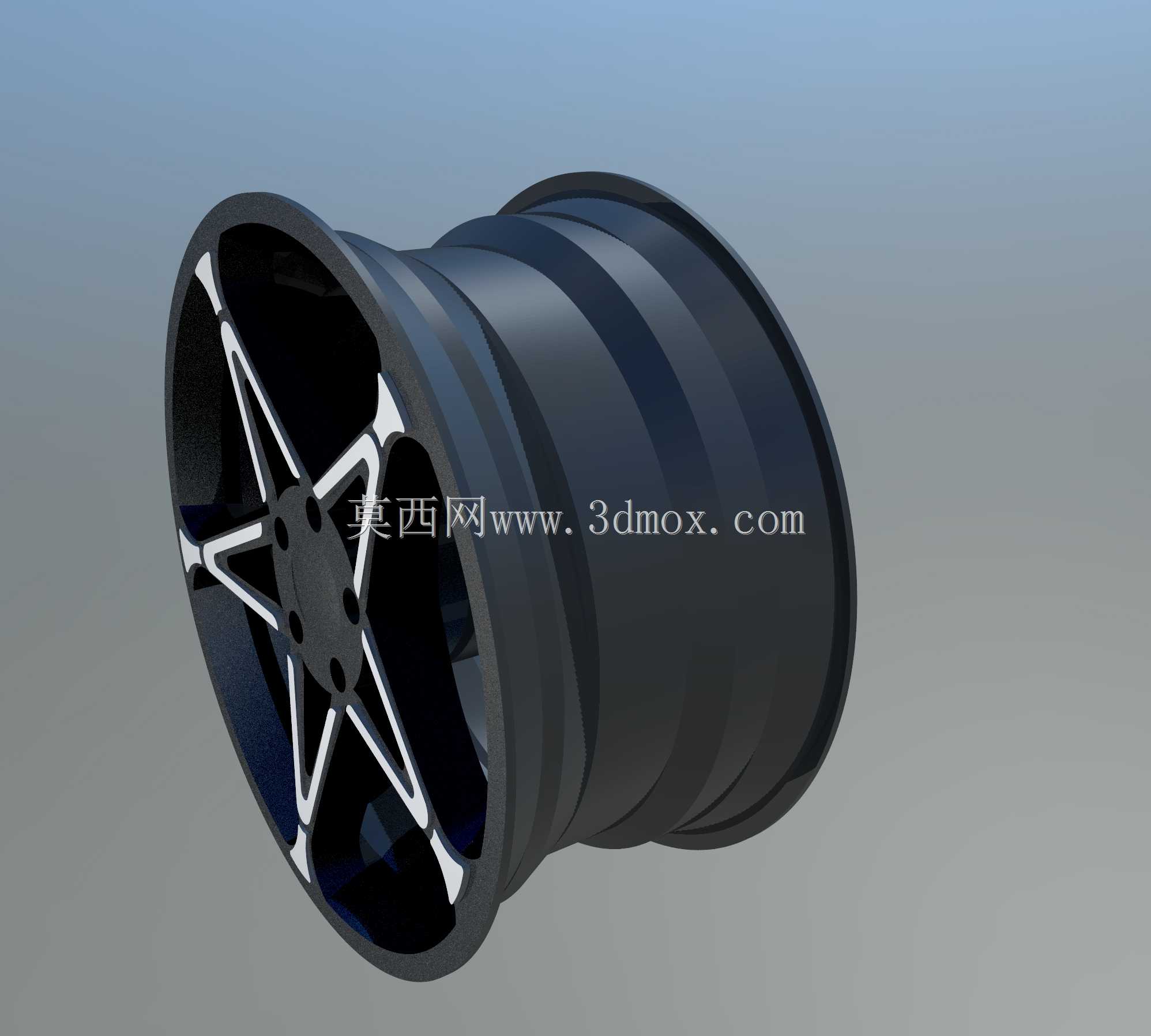

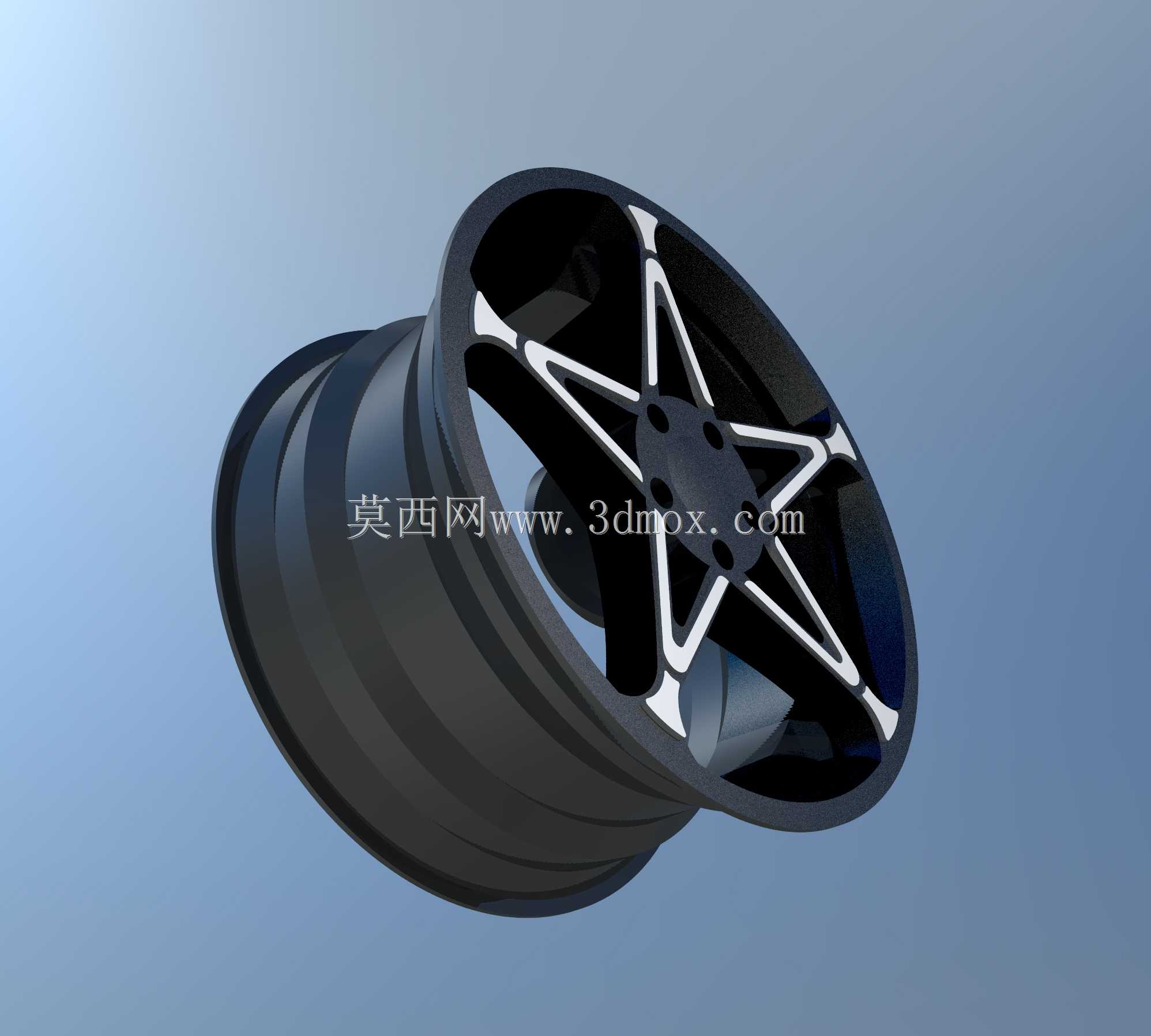

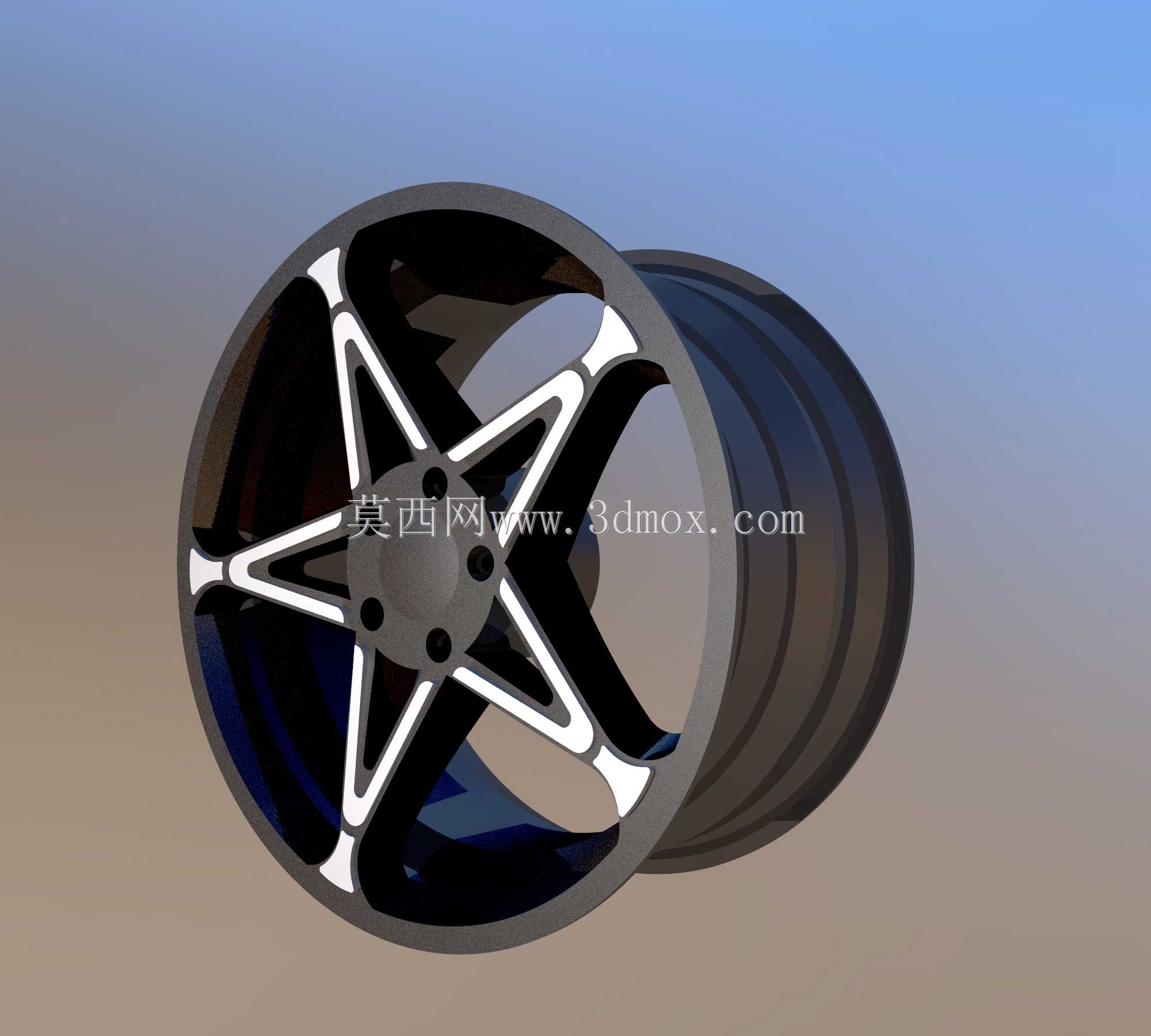

　　这款轮辋的星形外观设计兼顾了运动感与辨识度，辐条表面的双色处理在日常使用中不容易积累刹车粉尘，清洁维护的难度更低，合金材料的选用兼顾了强度与轻量化要求，相比同尺寸的钢制轮辋重量降低30%左右，能够有效降低车辆的非簧载质量，提升加速、制动的响应速度，同时合金材料的导热性能优于钢制轮辋，能够更快将制动系统产生的热量传导到空气中，延长刹车系统的使用寿命。在建模过程中，所有的安装尺寸、配合公差都严格遵循乘用车轮辋的相关行业标准，没有出现非标安装尺寸导致的适配问题，轮辋的所有过渡位置都做了圆角处理，避免加工过程中出现应力集中，同时也减少了涂装过程中漆料堆积的问题，提升成品的外观一致性。轮辋的气门嘴孔位设置在两组辐条之间的位置，安装常规橡胶气门嘴或者金属气门嘴都有足够的操作空间，不会和辐条产生干涉，充气、胎压检测模块的安装都非常方便。
