锥齿结构倾斜齿轮fi20传动件设计

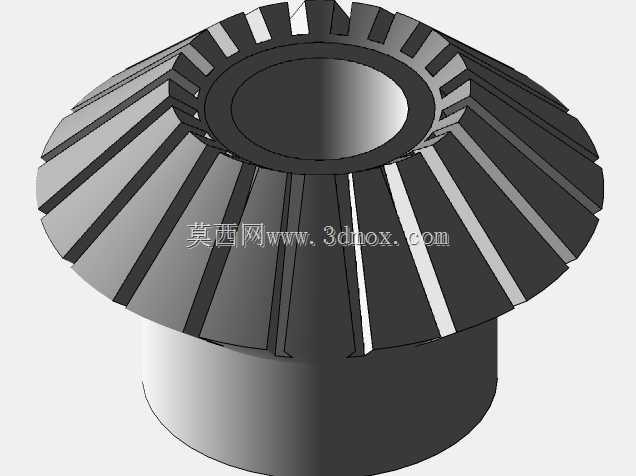

　　这款倾斜齿轮的齿面采用锥面排布设计，核心应用场景集中在需要相交轴动力传递的传动链路中，常见于小型动力机具的转角传动模块、便携设备的动力换向结构、精密机具的进给传动单元，能够在紧凑安装空间内完成两相交轴之间的旋转动力传输，替代传统直齿锥齿轮在小载荷、高转速工况下的传动需求，相比直齿结构啮合重合度更高，传动过程中的冲击载荷更小，运行噪音控制表现更优。从结构设计逻辑来看，齿轮主体分为上部锥状齿圈与下部圆柱安装座两个功能段，上部锥面沿周向均匀分布20个倾斜齿牙，齿牙的倾斜角度经过啮合轨迹校验，确保在标准安装距下，配对齿轮的齿面能够实现渐进式接触，避免轮齿突然进入啮合产生的刚性冲击，每个齿牙的齿厚沿锥面径向从外端向内端逐渐收窄，

　　齿根位置做了圆弧过渡处理，减少应力集中带来的轮齿断裂风险，齿顶部分预留了标准顶隙，防止啮合过程中出现齿顶干涉。下部圆柱安装座为同轴等径结构，中心设置贯通安装孔，孔壁可根据实际装配需求加工键槽或过盈配合面，用于和传动轴实现周向固定，安装座的圆柱面与上部锥齿的同轴度公差控制在IT7级范围内，确保齿轮高速旋转时的动平衡表现，减少传动过程中的径向跳动。在安装边界层面，该齿轮的最大外轮廓为锥齿大端直径，安装时需要保证配对齿轮的轴线交点与该齿轮的节锥顶点重合，轴向定位依靠安装座下端面与轴肩的贴合实现，安装座的轴向长度预留了足够的锁紧空间，可适配圆螺母、轴用挡圈等多种轴向锁紧方式，径向安装空间需要避让锥齿大端的旋转外径，预留不小于1.

　　5倍模数的安全间隙，防止运转过程中与周边结构件发生剐蹭。实际选型应用时，需要根据传递扭矩的大小匹配对应模数的齿形参数，该规格齿轮适用于额定扭矩不超过15N·m的轻载传动场景，齿面可根据工况需求选择表面淬火处理提升耐磨性，在无润滑的低速工况下也可采用工程塑料材质加工，满足轻量化、低噪音的使用需求。建模过程中，齿形的生成采用渐开线齿廓沿节锥母线扫描的方式实现，每个齿牙的倾斜角度与节锥角保持固定几何关系，确保齿面啮合时的接触斑点位于齿面中部，避免偏载导致的局部磨损加剧，周向齿距的累积公差控制在0.02mm以内，保证传动过程中的转速均匀性，减少转角误差。在通讯类便携设备的微调机构中，

　　这类小规格倾斜齿轮常被用于旋钮输入与内部调节机构的转角传动，能够将旋钮的旋转动力90度换向传递到调节元件上，紧凑的结构尺寸可以充分利用设备内部的狭窄空间，倾斜齿的设计让旋钮操作的手感更顺滑，没有直齿结构常见的卡顿感；在小型电动工具的传动模块中，这类齿轮也可作为动力输出端的第一级换向齿轮，将电机的高速旋转换向传递到工作头，配合轴承支撑结构可实现长时间稳定运转。
