现代化工厂辊筒输送线配套作业工位布局

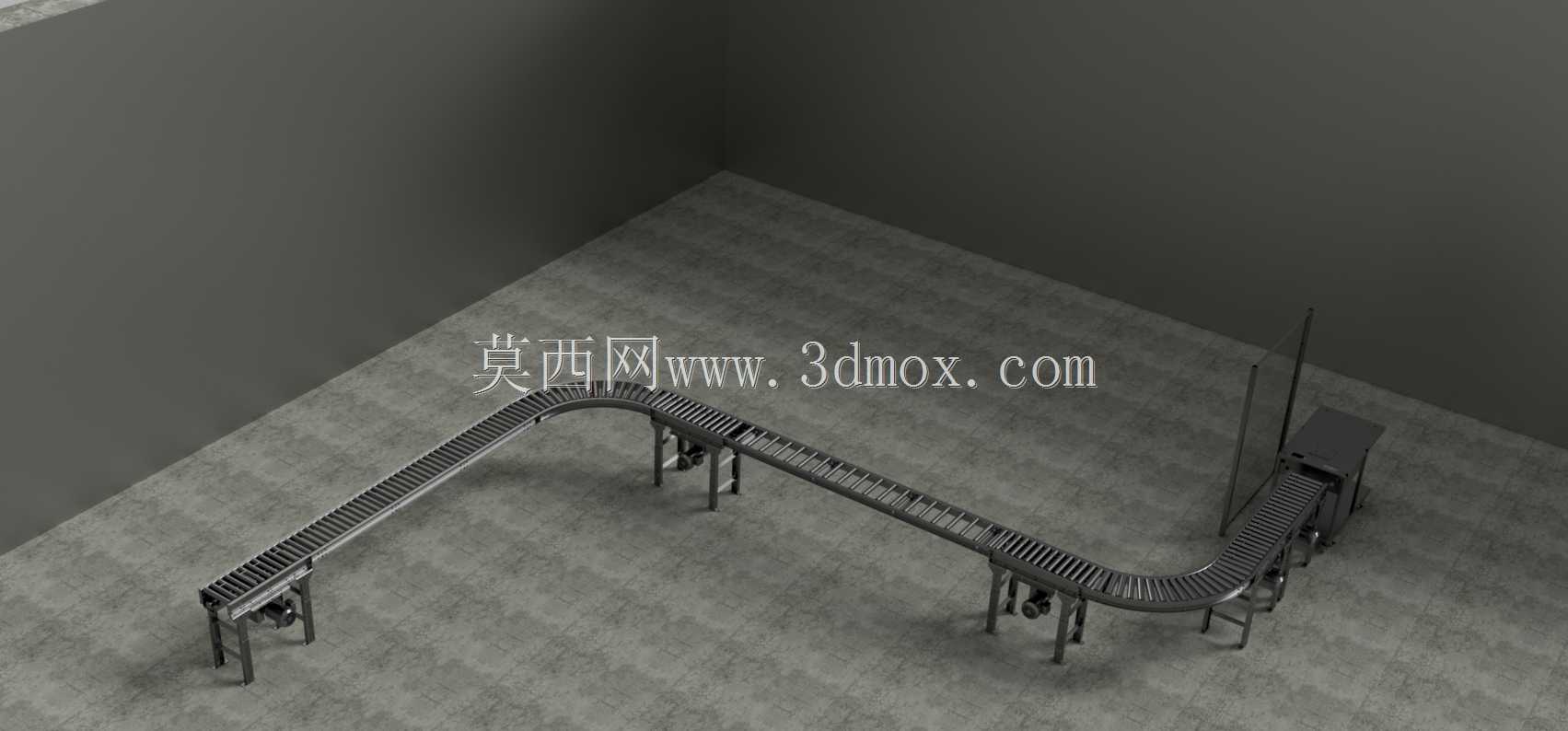

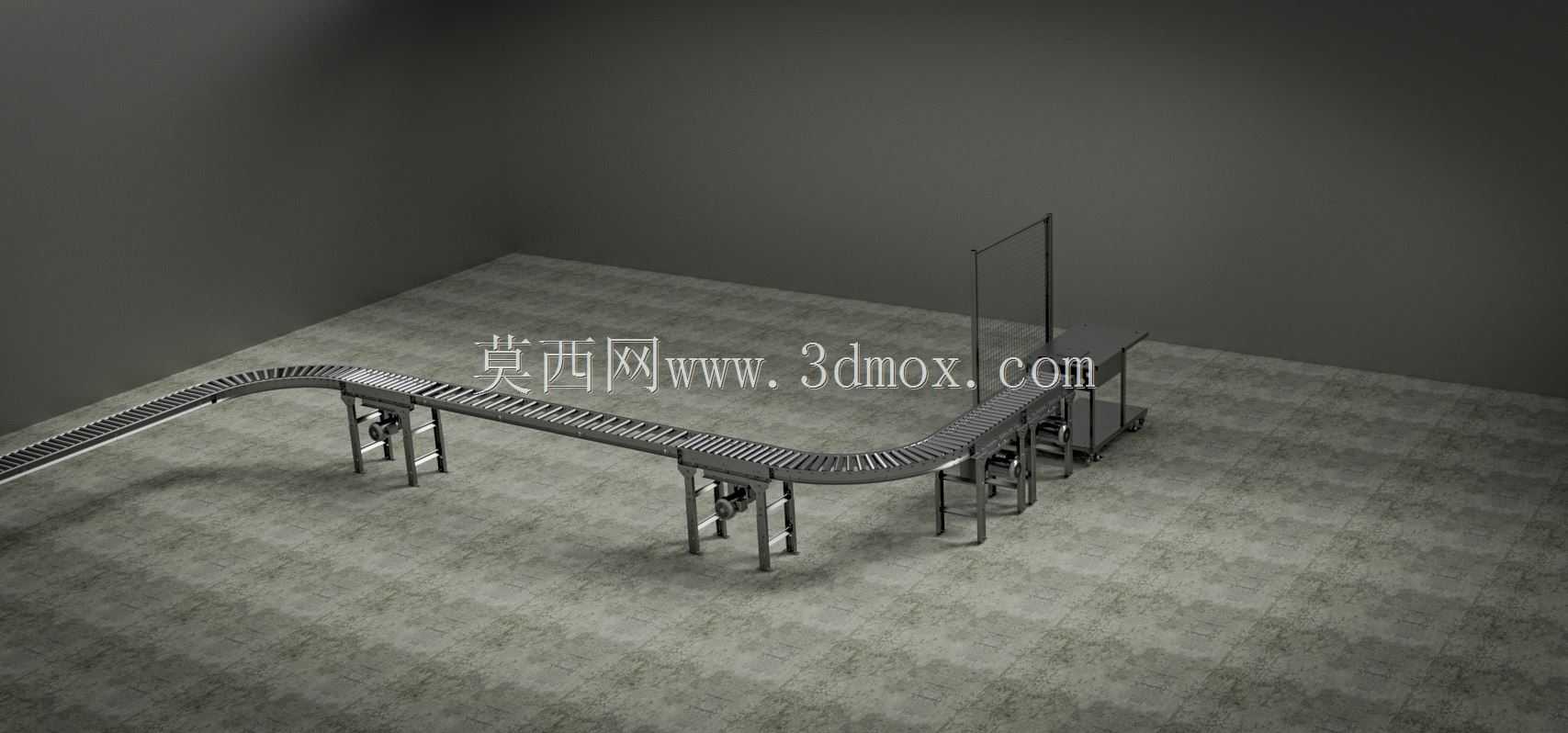

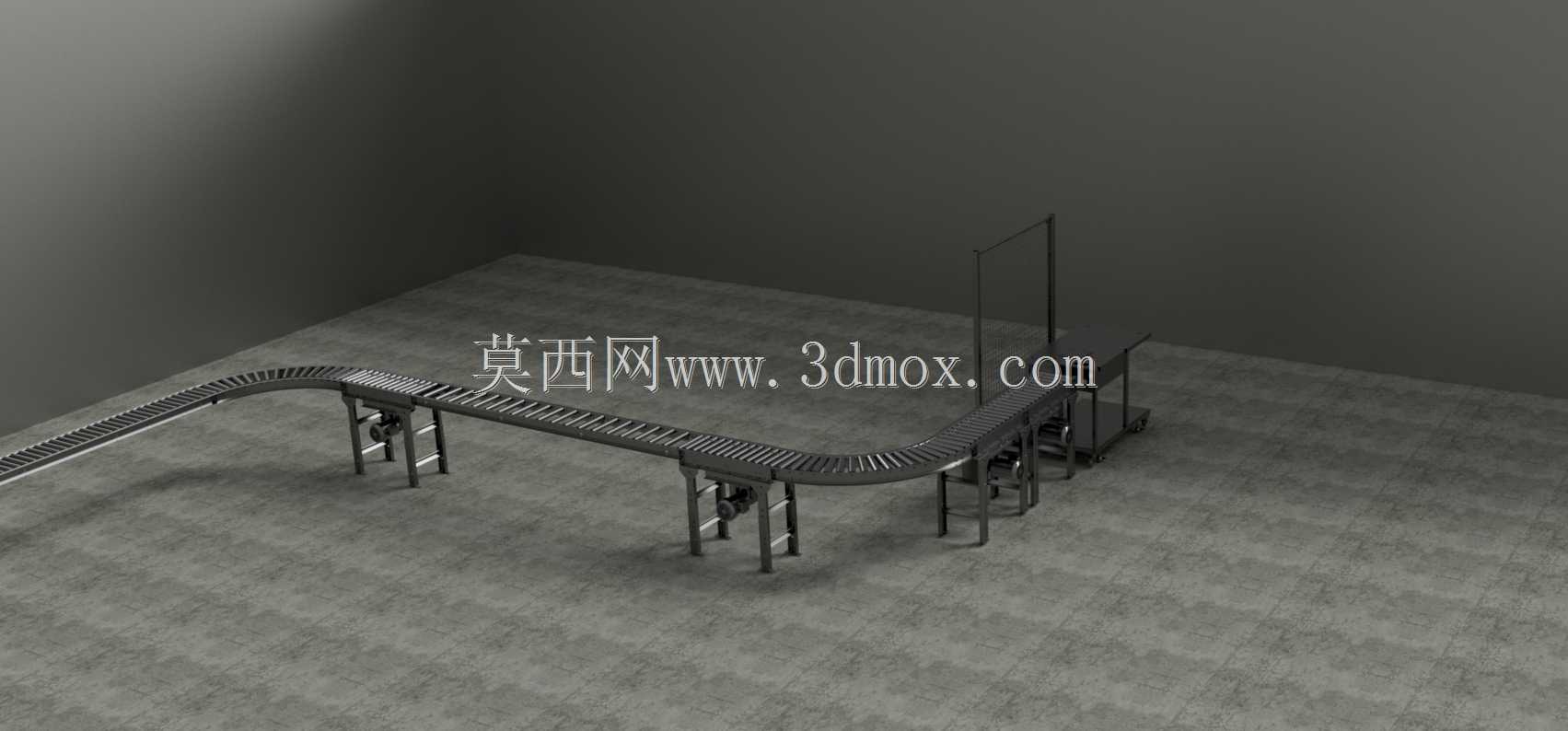

　　这套三维布局方案聚焦离散制造车间内部的工序间物料流转需求，针对电子组装、小型五金件加工类产线的物料中转痛点搭建，核心覆盖90度转弯段输送、线边临时作业、物料暂存三类核心场景，可直接适配车间内从机加工段到装配段、装配段到包装段的跨区域物料传递需求，替代传统人工推车转运的低效模式，减少工序间的物料等待时长。整套布局的核心输送单元采用锥辊式转弯辊筒线，转弯段的内弯半径匹配常规600mm宽度线体的转弯需求，辊筒间距控制在75mm，可稳定输送底面平整、最小边长大于150mm的周转箱或工装托盘，避免小件卡滞；线体支撑腿采用可调脚杯结构，可根据现场地面平整度调整整体高度，调节范围覆盖±30mm，适配不同车间的地面高差，

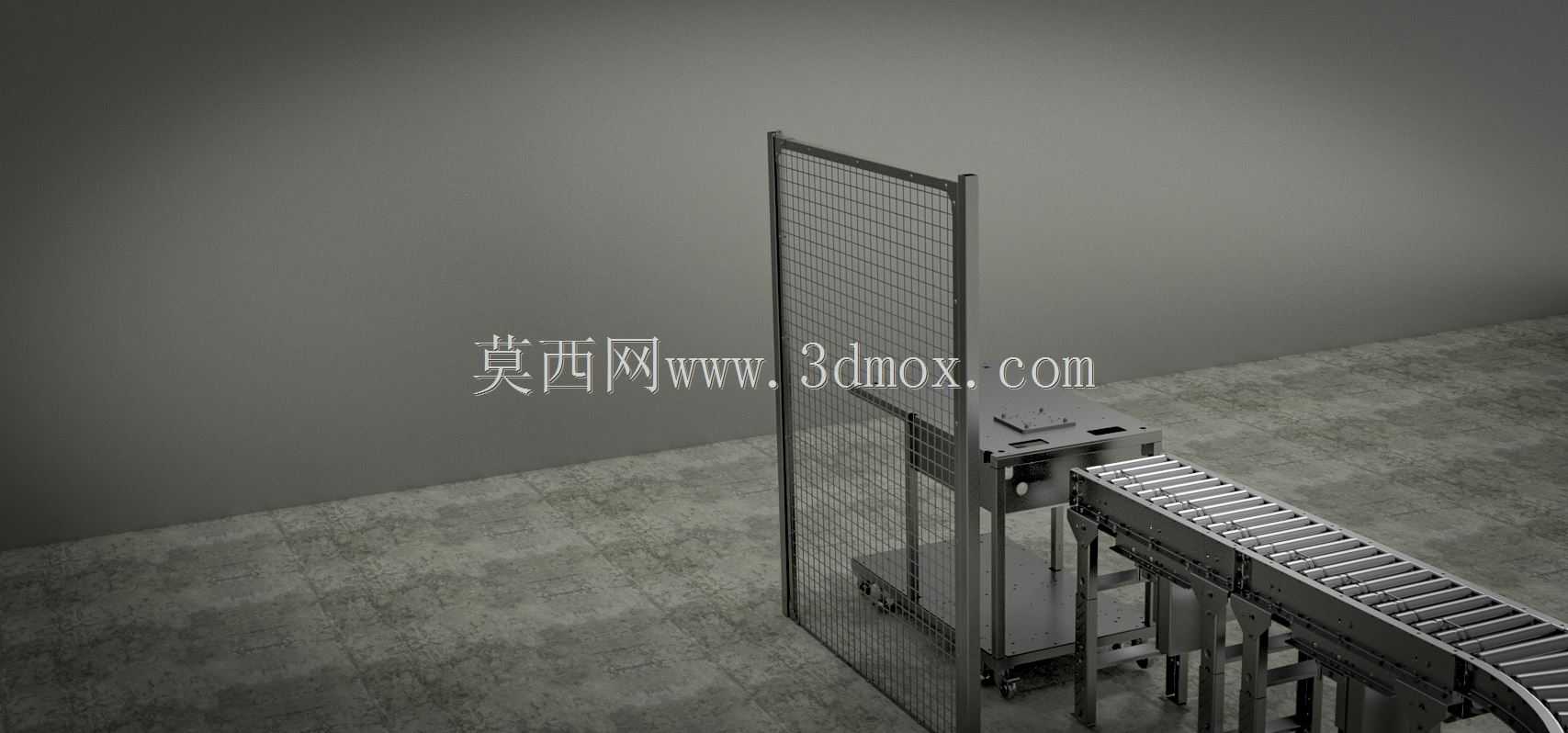

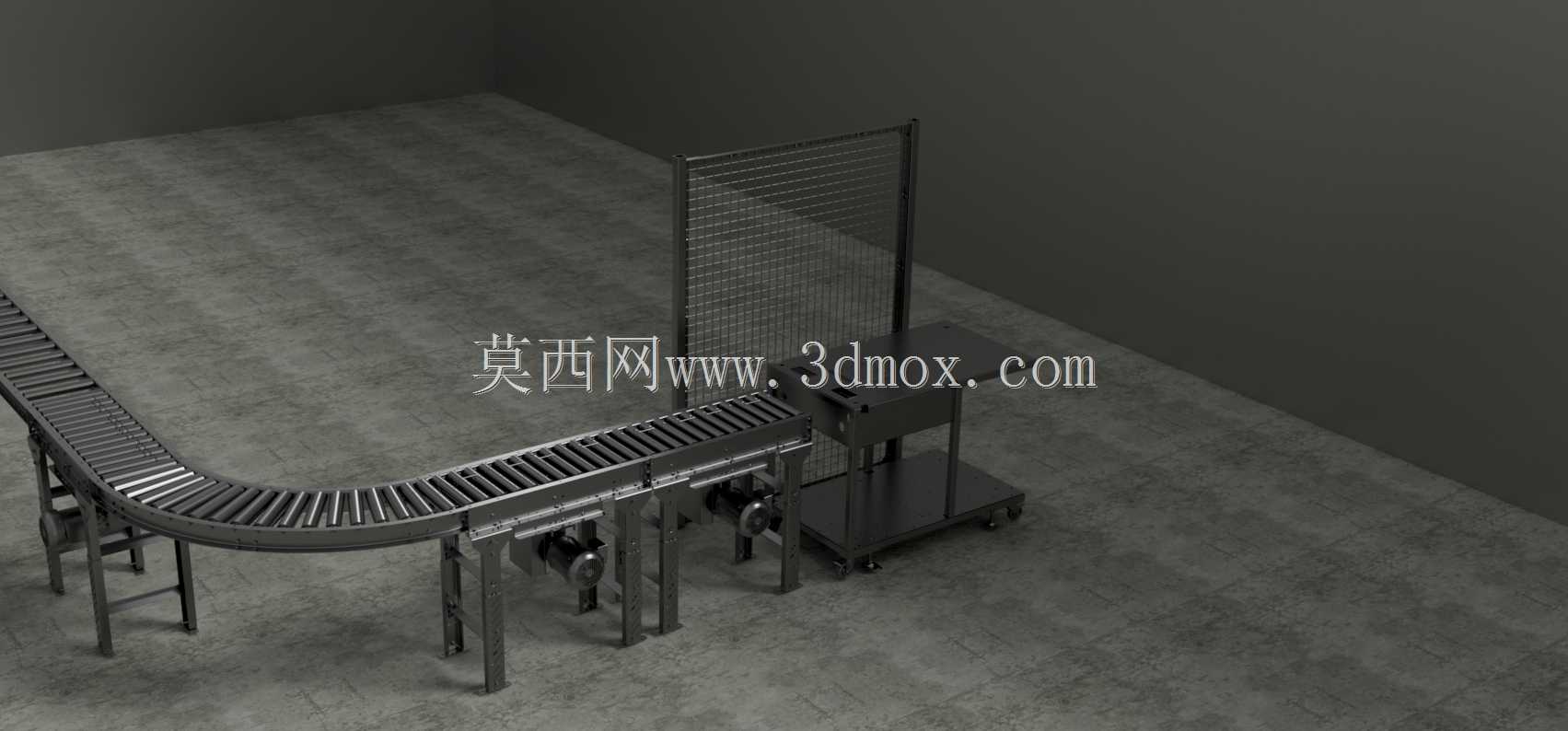

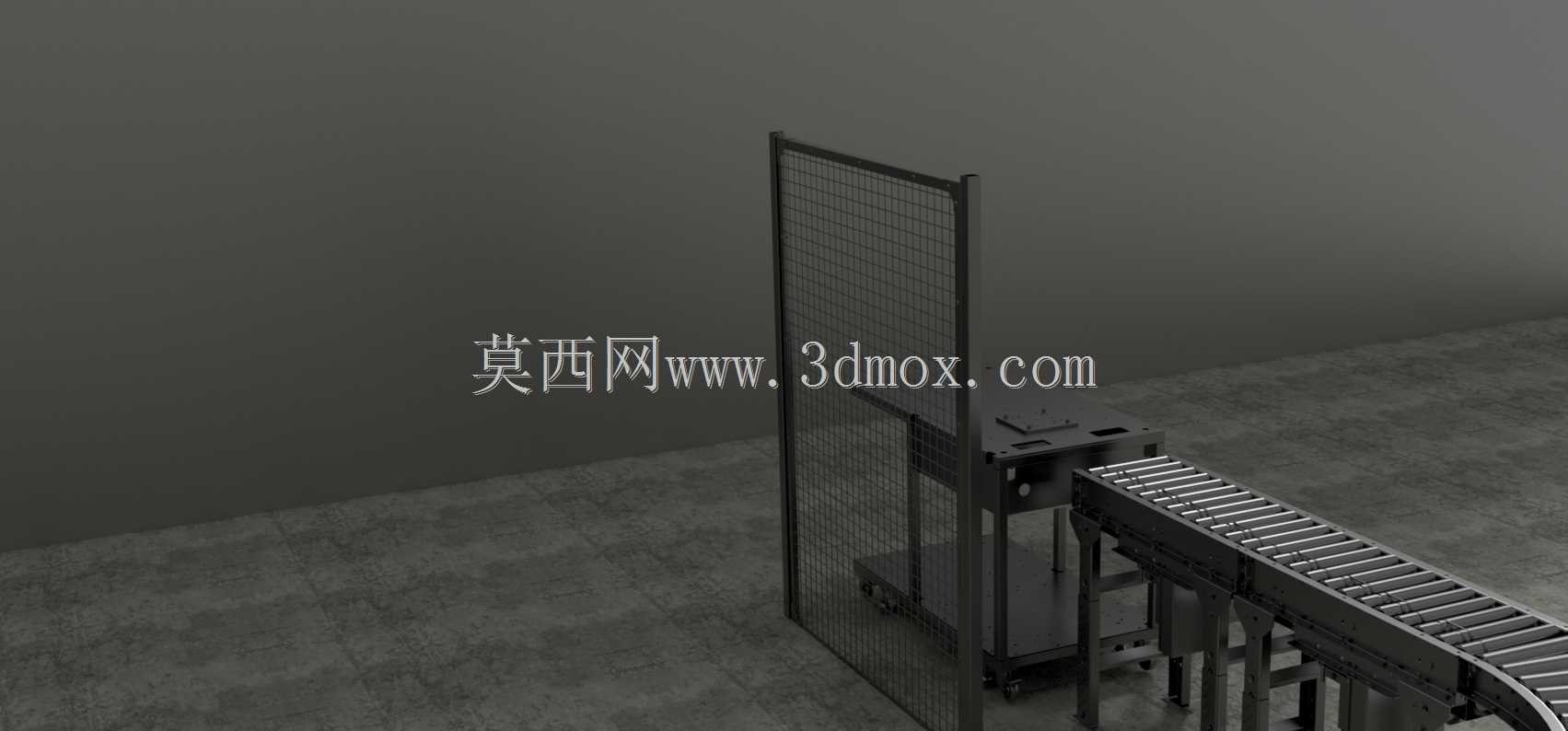

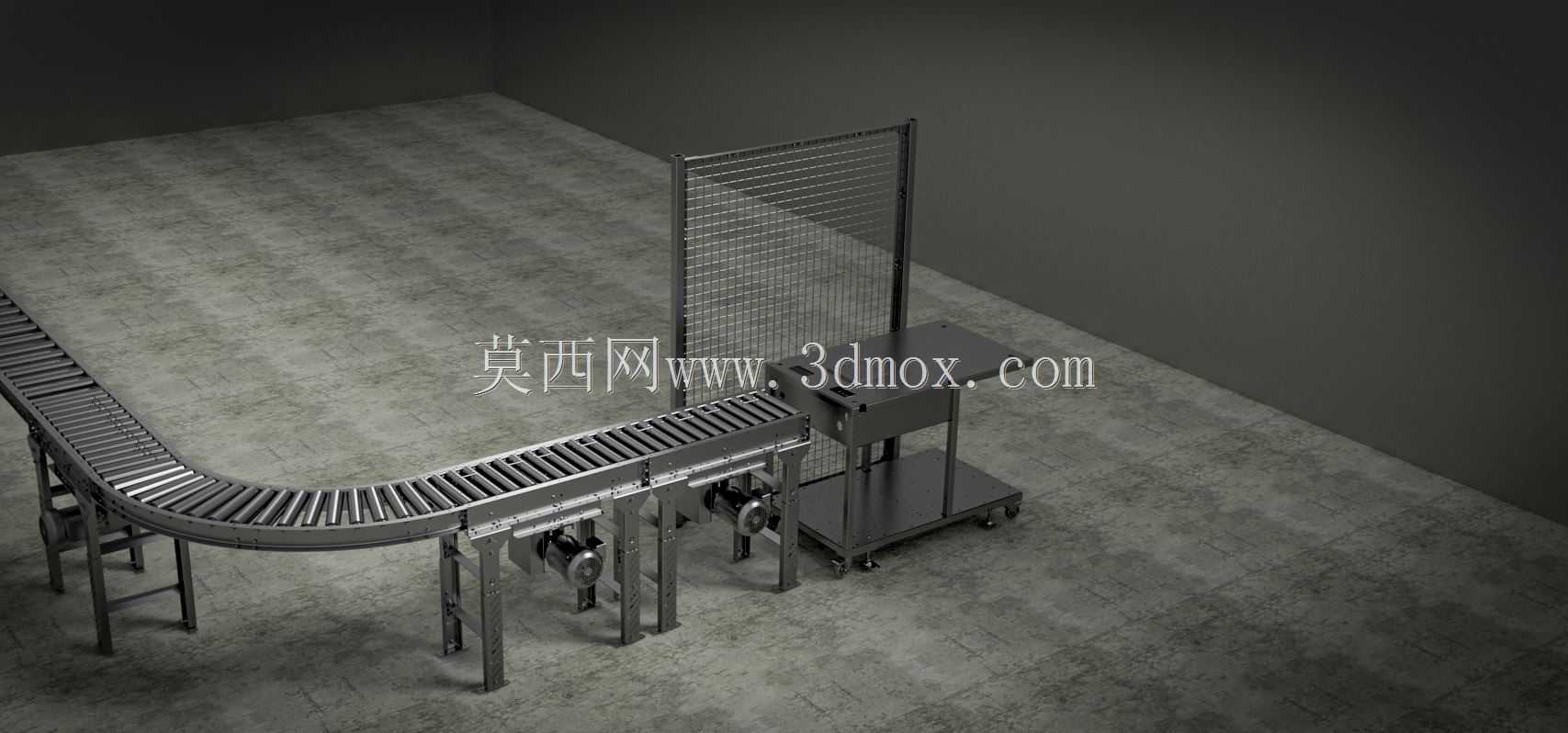

　　安装时无需额外做地面预埋件处理，降低现场施工的改造成本。线体旁配套的移动作业台采用方管焊接框架，底部配置4只2寸静音脚轮，其中2只带刹车结构，可根据产线排班需求灵活调整工位位置，台面高度与输送线工作面保持齐平，作业人员无需抬升或弯腰即可取放输送线上的物料，降低长期作业的疲劳强度；作业台侧面预留工具挂板安装位，可根据工位作业内容配置螺丝刀架、零件盒挂条等辅助配件，台面下方设置两层置物层板，可临时存放待加工工件、作业指导书或包装辅料。转弯段外侧设置的网格防护网采用方管框架加钢丝网格结构，网格孔径控制在3030mm，既可以避免输送过程中物料意外滑落砸伤周边通行人员，又不会遮挡作业人员观察线体运行状态的视线，

　　防护网底部通过膨胀螺栓与地面固定，整体抗冲击强度可满足10kg重量物体从线体滑落的冲击防护需求。整套布局的整体占地边界控制在4.2m3.8m范围内，转弯段线体的进料端与出料端均预留1m的对接段长度，可直接与同宽度的直行辊筒线、皮带线进行拼接，无需额外做转接结构设计；线体的驱动单元内置在转弯段的内侧框架内，不额外占用线体周边的操作空间，布线时可从支撑腿内部穿线，避免明线外露带来的安全隐患。在设计过程中充分考虑了人机工程学要求，作业台与输送线之间的通行通道宽度保留了800mm的安全距离，满足单人侧身操作及物料临时周转的空间需求，防护网与线体边缘的间隙控制在100mm，既不会干涉辊筒的正常转动，也可避免人员衣物卷入转动部件的风险。

　　整套模型的结构细节还原度较高，所有连接螺栓、脚轮刹车结构、辊筒端盖等细节均按实际工业标准件建模，可直接用于车间布局方案评审、产线改造效果展示，也可作为同类输送线布局设计的参考模板，帮助结构设计人员快速完成线体排布、工位间距校验、安装空间核算等前期工作，减少方案阶段的重复建模工作量。
