双通弯管集成式法兰连接钢制构件

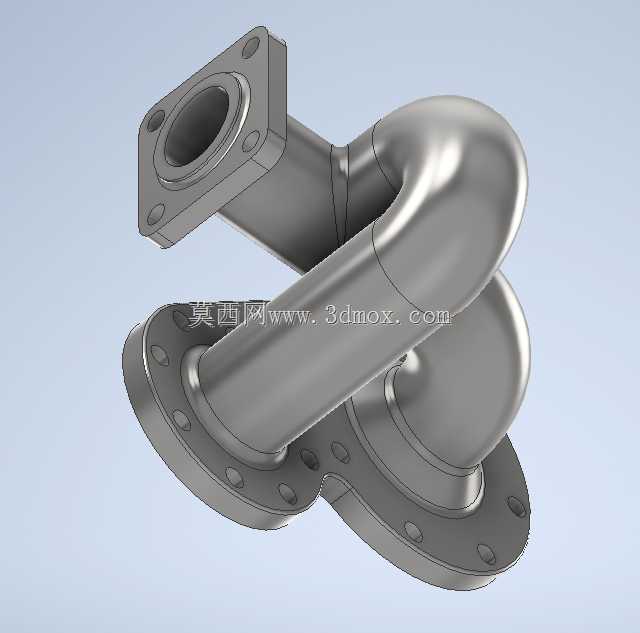

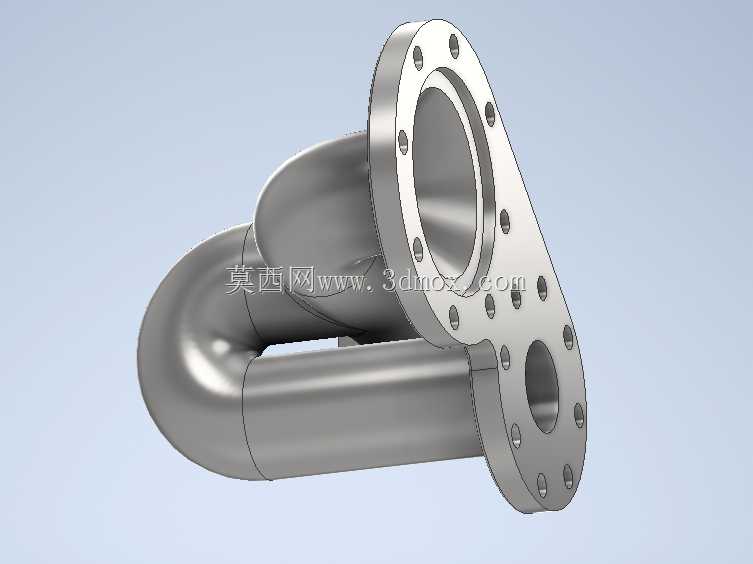

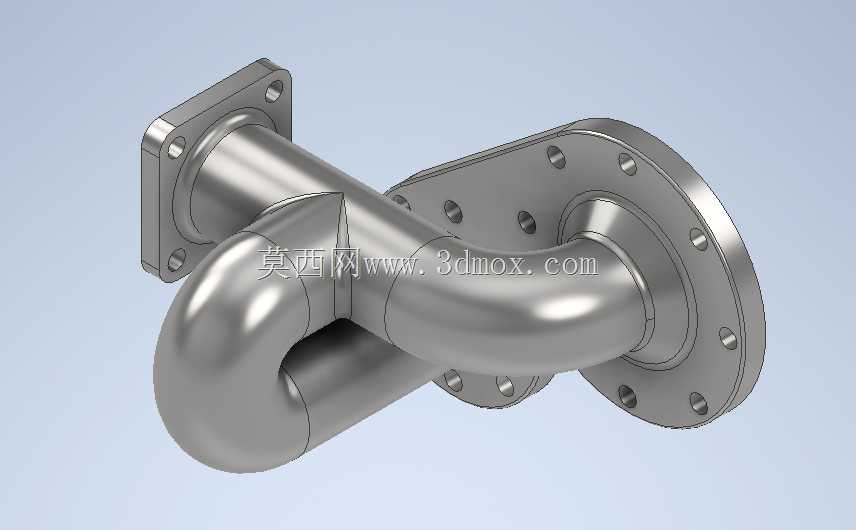

　　在工业流体输送系统的管路布设场景里，这类带集成法兰的双弯管钢制构件是解决管路转向、多通路并行排布需求的核心连接部件，常见于化工介质输送管网、液压动力泵站管路、船舶舱内管线排布、暖通循环水系统等需要紧凑布设管路的工况中。不同于常规单通路法兰弯管，该构件将两个不同通径的弯管通路集成在同一块三角形安装法兰上，能在有限的安装空间内同时实现两路流体的90度转向输送，大幅减少管路连接节点数量，降低管路系统的泄漏风险点。从结构设计逻辑来看，这块三角形集成法兰是整个构件的安装基准，法兰面上均匀排布的螺栓孔完全匹配对应压力等级的法兰安装标准，孔位的位置度公差控制在0.2mm以内，保证现场安装时能与配对法兰精准对位，不需要额外修配孔位。

　　法兰密封面采用突面结构，表面粗糙度控制在Ra3.2μm，能适配非金属平垫片、金属缠绕垫片等多种常用密封垫片，满足不同压力、温度工况下的密封要求。两个弯管通路与法兰的连接位置做了圆弧过渡处理，过渡圆角半径不小于管壁厚度的1.5倍，避免管路内流体在转向处形成湍流死角，同时降低流体冲刷对管壁连接处的冲蚀损耗，延长构件的实际使用寿命。弯管部分采用等曲率弯曲设计，弯曲半径严格按照管路通径的1.5倍设置，既保证管路转向时的流体阻力处于合理区间，也避免弯曲半径过大导致构件整体占用空间增加，适配紧凑安装场景的空间限制。从安装边界维度考量，整个构件的安装面仅为三角形法兰的贴合面，安装时不需要额外预留弯管部分的侧向操作空间，弯管的伸出长度经过精准核算，

　　在完成法兰螺栓紧固后，两个管路接口的中心距与预设管路走向完全匹配，不会出现管路错位需要强行组对的情况。管壁厚度根据对应通径的公称压力等级计算选取，能承受对应工况下的流体静压与水锤冲击载荷，构件整体采用钢制材料一体加工成型，弯管与法兰的连接位置采用全焊透结构，焊接完成后做整体去应力退火处理，消除焊接残余应力，避免长期使用过程中出现焊缝开裂的问题。在实际选型应用中，这类集成式构件特别适合安装空间局促、管路排布密度高的场景，比如设备内部的集成管路组、舱室内部的管线夹层等位置，相比采用单独法兰弯管拼接的方案，能减少40%以上的安装占用空间，同时减少两组法兰连接副的使用，降低材料成本与安装工时。

　　设计过程中需要重点校核两个弯管通路之间的壁厚间隔，保证两个通路之间的实体壁厚不小于单管壁厚的1.2倍，避免两路流体之间出现窜流、或者壁厚不足导致承压能力不达标的问题。同时要对弯管弯曲段的椭圆度做严格控制，弯曲段的截面椭圆度不超过5%，保证流体在弯管内流动时的流态稳定，不会因为截面变形产生额外的压力损失。法兰面与弯管轴线的垂直度公差控制在0.1mm/100mm以内，保证安装完成后弯管的走向符合设计预设角度，不会出现管路偏斜导致相邻部件干涉的问题。对于有腐蚀介质输送需求的工况，还可以在构件内壁做相应的防腐衬层处理，衬层与管壁的贴合强度需要满足对应工况的温度、压力波动要求，避免衬层脱落堵塞管路。这类构件在三维建模过程中，需要重点还原法兰螺栓孔的位置度、弯管的曲率参数、各段管路的通径尺寸，以及法兰密封面的细节结构，方便设计人员在做整体管路排布时直接调用，提前校验安装空间与干涉情况，减少现场安装时的适配问题。建模时对焊接过渡位置的圆角做参数化设置，可以根据不同的管壁厚度快速调整过渡圆角尺寸，适配不同压力等级的设计需求，同时保留法兰厚度、弯管长度等关键尺寸的参数化驱动能力，方便针对不同通径、不同安装空间的需求快速改型，提升设计复用效率。
