多接口弯通钢制管路连接构件

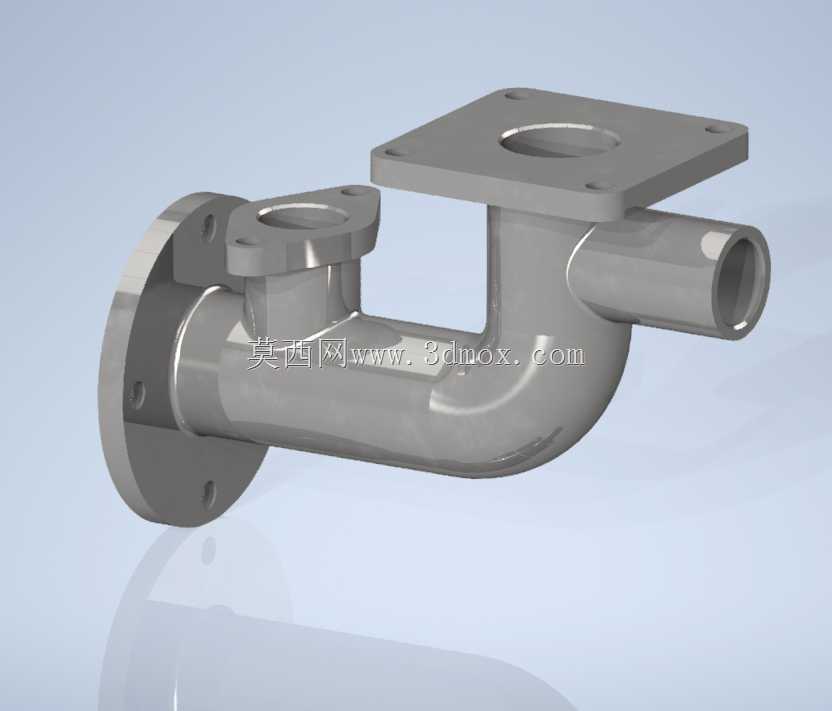

　　该钢制弯通管路构件主要应用于工业流体输送系统的管路转向、分流场景，常见于化工介质输送、工业循环水系统、气动控制回路、小型液压支路等需要在有限安装空间内完成管路变向与多支路对接的工况，可在不额外增加多组接头拼接的前提下，实现三个不同方向管路的连通，减少管路连接点的泄漏风险点。从功能特性来看，构件主体采用90度弯转的流道结构，流道内壁做了圆弧过渡处理，避免流体在转向位置形成涡流压损，保障介质输送的顺畅性；三个连接端分别适配不同的安装对接需求，其中一端为圆形法兰连接结构，法兰端面预留均匀分布的螺栓过孔，可与对应通径的管路法兰通过螺栓组压紧密封垫实现刚性密封连接，适用于需要较高连接强度、存在一定管路振动的安装场景；

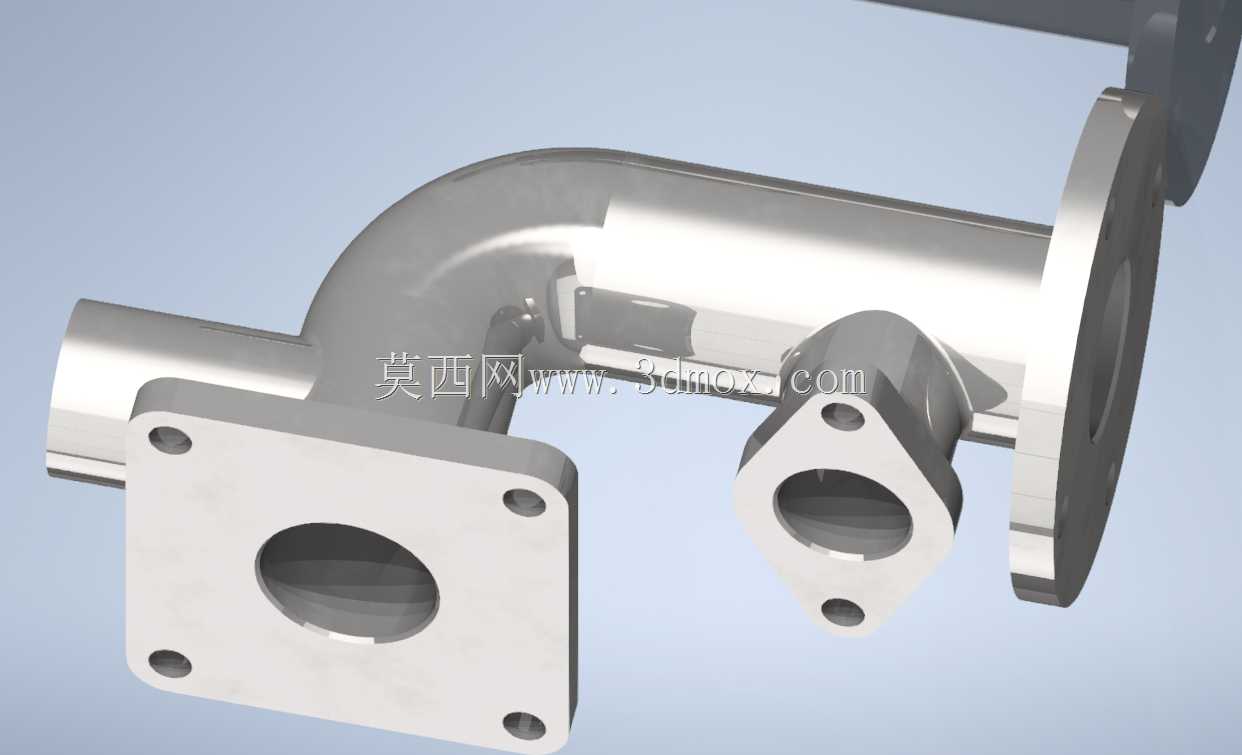

　　弯管上部设置带螺栓孔的方形安装法兰，可直接固定在设备侧壁、安装支架的平面上，既作为管路的固定支撑点，也可实现与设备腔体的直连对接，省去中间过渡连接段；弯管侧部伸出的圆柱形直插接口，可适配快插接头、焊接管路或者卡套式连接，多用于支路的小通径介质引出，比如仪表取样支路、泄压支路等辅助管路的对接。在设计思路上，建模过程优先通过扫描特征完成主体弯管的流道与外壁结构构建，保证弯管段的壁厚均匀一致，避免局部壁厚过薄导致承压能力不足，或是壁厚过厚造成材料浪费与整体重量超标；三个连接端的结构分别采用拉伸特征完成基体构建，再通过切除特征完成螺栓过孔、接口内孔的加工，法兰端面的密封槽位置做了微小的下沉切除，可适配平垫或者O型圈的安装，

　　保证连接位置的密封性能；所有棱边位置均做了圆角过渡处理，既避免加工过程中出现尖锐棱边的应力集中，也能减少安装过程中磕碰划伤密封件的概率。从安装边界来看，圆形法兰端的安装需要预留至少螺栓长度1.5倍的操作空间，用于螺栓的穿入与紧固操作；方形安装法兰的安装平面需要保证平面度不低于0.1mm，避免安装后法兰面倾斜导致密封失效；侧部直插接口的轴线方向需要预留足够的管路插拔或者焊接操作空间，避免与周边其他管路、设备结构产生干涉。构件整体的外形轮廓在三个轴向的尺寸均经过紧凑化设计，可适配安装空间局促的设备内部管路布局，相比采用标准弯头、三通拼接的管路结构，该集成式构件的整体占用空间减少约30%，

　　同时连接点数量从三个减少到三个对接端的三个连接位置，相比拼接结构减少了两个泄漏风险点，长期运行的密封可靠性更高。建模过程中对所有配合面的尺寸公差做了对应设置，法兰螺栓孔的位置度公差控制在0.2mm以内，保证对接时螺栓可顺利穿入，不会出现孔位错位导致的安装困难；接口的内外径尺寸均按照对应管路的标准通径设置，可直接适配标准规格的密封件与对接管路，不需要额外的改制加工。在结构强度方面，主体壁厚按照1.6MPa的工作压力进行设计核算，可满足常规工业低压流体输送的承压需求，钢制材质的选择也可适配大部分非强腐蚀介质的输送场景，若应用于腐蚀介质场景，也可在该模型基础上调整材质参数或者增加内壁防腐层的结构设计。
