手动虎钳式小型压力机结构设计

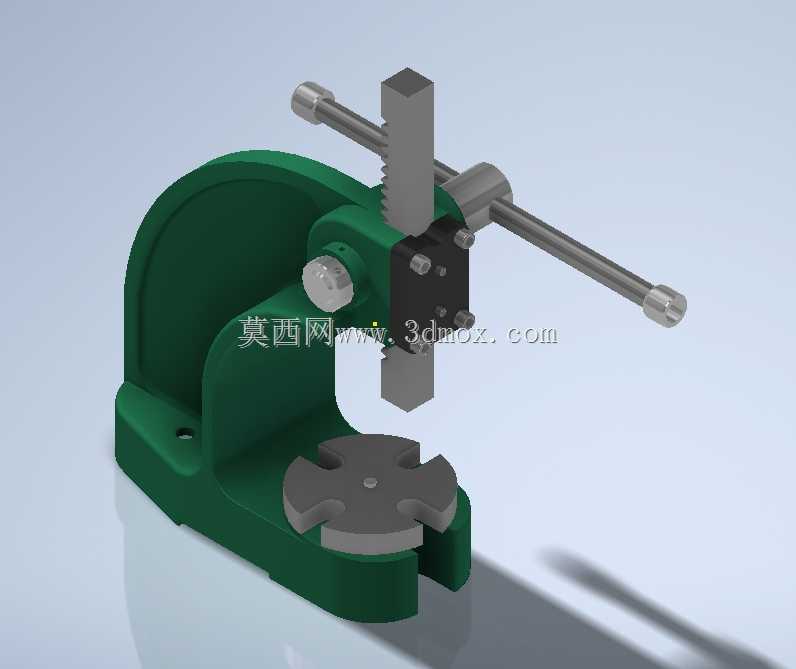

　　这款手动虎钳压力机属于小型台式压装作业设备，在小批量零部件加工、机修工位、五金维修、教学实训场景中应用十分广泛，可完成小型零件的压装、校直、铆接、冲压成型、轴承压入、销钉装配等多种轻载压力加工作业，相比大型液压、气动压力机，它无需外接动力源，依靠手动操作即可输出稳定压力，占用空间小，部署灵活，非常适合零散维修、小批量试制、教学演示等场景使用。从结构设计来看，整机采用C型开式机身布局，这种结构的优势在于操作开口大，工件装卸空间充足，机身采用整体铸造结构，刚性充足，可承受压装作业时的反作用力，避免作业时机身变形影响压装精度。机身底部设置带安装孔的底座，可通过螺栓固定在工作台面上，保障作业时的设备稳定性，底座上方配套带定位槽的回转工作台，

　　工作台面的十字槽可适配不同工装夹具的安装定位，同时支持一定角度的回转调整，方便不同形状工件的装夹定位，适配多类型压装作业需求。压力输出部分采用齿轮齿条传动结构，配套横向布置的操作杆，通过杠杆原理放大操作力，操作人员扳动操作杆即可带动齿条上下移动，齿条下端连接压头，将操作力转化为垂直方向的压装力，传动结构简单可靠，维护成本低，齿条与机身之间设置导向套，保障压头上下运动的直线度，避免压装过程中出现偏载，保障压装同轴度。压头部分采用可拆卸设计，可根据不同作业需求更换平压头、V型压头、铆接头等不同功能的压头，拓展设备的适用范围。从安装边界来看，这类小型手动压力机的整体占地面积不足0.1平方米，机身高度通常在300-400mm区间，

　　操作杆展开后的最大操作半径约250mm，安装时仅需在工作台预留对应操作空间即可，无需预留管线布置空间，对安装场地的要求极低，普通钳工工作台即可满足安装承载需求。在功能特性上，这款设备的传动结构可直观演示装配约束与运动驱动逻辑，压头的上下移动、操作杆的回转运动、工作台的定位结构都具备清晰的运动逻辑，既可以作为生产作业的实用工装，也可以作为机械原理教学的演示教具，帮助学习者理解齿轮齿条传动、杠杆增力、机架刚性设计、导向结构设计等机械设计知识点。设计过程中重点考量了操作的人机工程性，操作杆的布置高度适配普通站姿操作的发力习惯，操作人员无需过度弯腰或抬臂即可完成操作，长时间作业的疲劳度更低；C型机身的开口深度经过优化，

　　可容纳直径100mm以内的工件完成压装作业，覆盖绝大多数小型零部件的压装需求。机身与运动部件之间设置了耐磨衬套，长期使用后仅需更换衬套即可恢复导向精度，设备的使用寿命更长，维护难度更低。相比普通台虎钳，这款设备的压力输出方向为垂直方向，压力传导更直接，压装精度更高，不会出现台虎钳夹持压装时的工件偏移问题；相比大型压力设备，它的投入成本极低，操作无门槛，无需专业培训即可上手使用，不存在高压气动、液压元件的泄漏风险，使用安全性更高，适合零散小载荷的压力加工作业场景。在实际生产场景中，这类小型手动压力机常布置在钳工工位、装配流水线的返修工位、五金维修店铺、职业院校的实训车间，用于完成过盈配合零件的装配、小型钣金件的校形、小尺寸零件的冲孔、铆钉的铆合等作业，作业时可根据工件的压装需求控制操作杆的扳动行程，精准控制压头的下压量，避免压力过大损坏工件。
