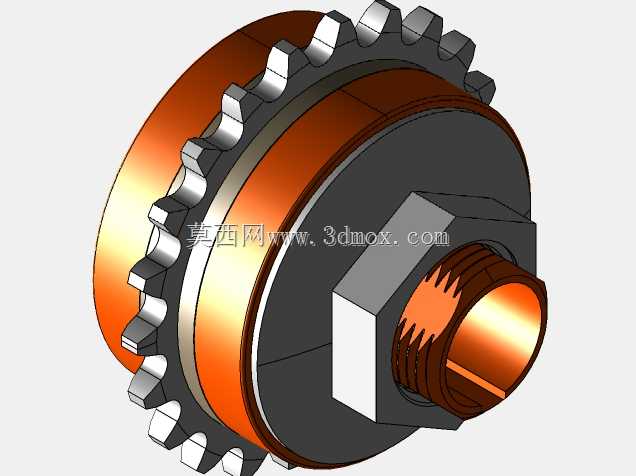

道尔顿摩擦式扭矩限制过载保护链轮结构

　　在链式传动的重载输送、动力传输场景中，突发的负载卡滞、链条骤停是造成传动链断齿、电机堵转烧毁、传动轴扭断的核心诱因，这类过载故障往往会造成整条产线非计划停机，维修更换核心传动件的成本远高于保护装置本身的投入，摩擦式扭矩限制安全装置正是针对这类工况开发的被动保护部件。这款适配OSD-225-3/4规格的道尔顿结构过载保护装置，核心采用摩擦盘夹紧式扭矩传递逻辑，输入端集成35A22G规格的链轮结构，输出端设计内径0.75英寸的键孔，可直接通过平键与传动轴实现周向固定，无需额外设计转接法兰，能直接替换常规传动链轮安装在现有传动轴位上，适配绝大多数采用08B、10A规格链条的中载传动工位。从结构设计逻辑来看，整个装置的扭矩传递路径为：

　　链轮通过端面摩擦力与两侧摩擦盘紧密贴合，摩擦盘通过花键或平键结构与中心轴套连接，轴套通过键连接将动力传递至传动轴，整套夹紧力由内部的碟簧组提供预紧，预紧扭矩可通过轴端的锁紧螺母进行微调，可根据实际工位的额定工作扭矩调整摩擦盘的正压力，确保正常传动时链轮与摩擦盘之间无相对滑转，动力传递无丢转。当传动链末端出现突发卡滞，链轮受到的反向阻力超过摩擦盘预设的最大静摩擦力矩时，链轮会克服摩擦盘的夹紧力，在内部滚针轴承的支撑下绕中心轴套空转，直接切断动力传输路径，避免冲击载荷反向传递至电机、减速机等上游传动部件，同时也能避免链条受到过大拉力发生断裂、链轮齿受冲击载荷发生崩齿。从安装边界来看，装置的轴向尺寸经过紧凑化设计，链轮的齿顶圆、

　　分度圆参数完全符合标准链轮的尺寸规范，安装时无需改动现有链条的张紧机构、传动轴的支撑跨距，中心轴套的键槽尺寸符合英制平键的标准规格，可直接适配现有英制尺寸的传动轴，轴端的锁紧螺母自带防松结构，长期运行下不会因为振动出现预紧力衰减，保证扭矩触发值的稳定性。在实际选型应用中，这类装置常被用在自动化物流输送线的驱动端、农业机械的收割传动链、矿山设备的刮板输送传动位，这些场景普遍存在负载波动大、易混入硬质异物造成卡滞的问题，安装该装置后，过载发生时无需剪断安全销、更换破损保险件，故障排除后链轮会自动恢复与摩擦盘的贴合传动，无需人工复位操作，能大幅降低故障排查后的恢复时间。结构建模过程中需要重点关注摩擦盘的平面度公差、

　　链轮齿形的渐开线参数准确性，滚针轴承的配合间隙需要控制在合理范围，既要保证链轮空转时无卡滞，也要避免间隙过大造成传动时的径向跳动，内部碟簧的刚度参数需要与预设的触发扭矩匹配，确保扭矩过载时的滑转动作响应灵敏，不会出现扭矩传递滞后、保护失效的问题。链轮的齿部采用高频淬火处理的工艺设计思路，建模时预留了齿面的硬化层深度，保证长期与链条啮合时的齿面耐磨性，摩擦盘采用耐磨合金材料，表面做粗糙化处理，保证足够的摩擦系数同时，长期滑转不会出现过度磨损，延长整套装置的维护周期。
