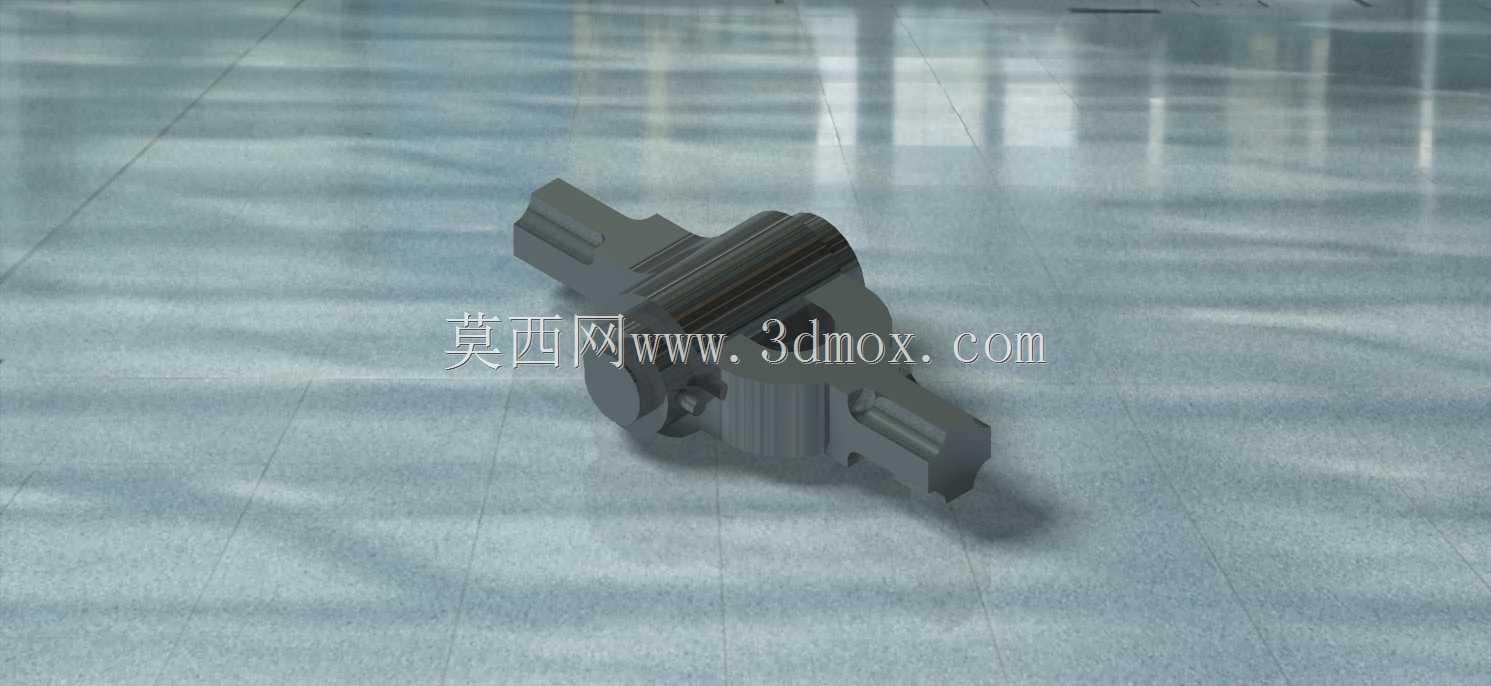

十字轴式万向连接转向节结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:693368

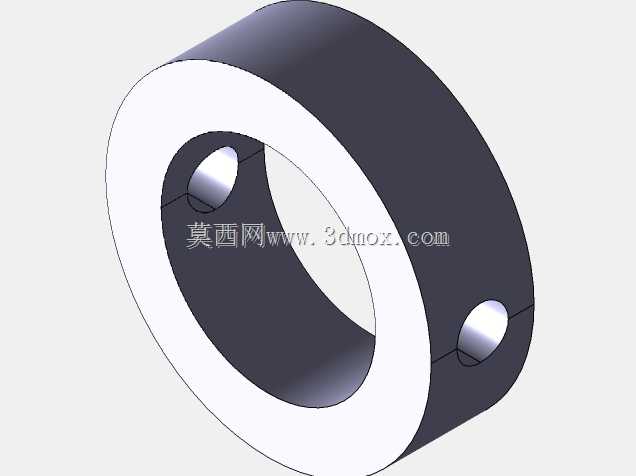

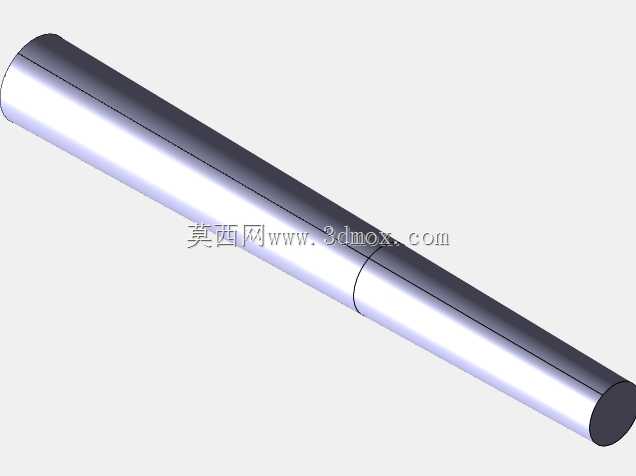

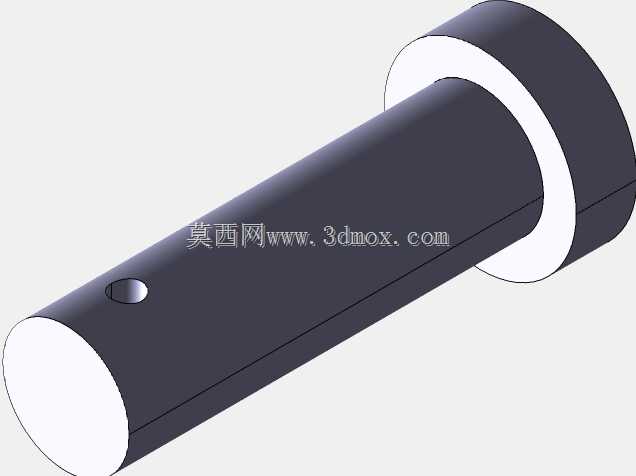

  • 十字轴式万向连接转向节结构设计
  • 十字轴式万向连接转向节结构设计
  • 十字轴式万向连接转向节结构设计
  • 十字轴式万向连接转向节结构设计
  • 十字轴式万向连接转向节结构设计
  • 十字轴式万向连接转向节结构设计

  在重载传动系统的布局中,这类十字轴结构的转向连接部件,常被布置在动力输出端与执行端存在轴线夹角的传动链路里,比如工程机械的行走机构传动段、农用设备的动力传递分支、工业设备的变角度动力传输工位,用来解决两根被连接件存在轴线偏角时的扭矩传递问题,避免刚性连接在轴线不对中时产生的附加弯矩,保护两端的轴承、轴类零件不会因为额外载荷出现过早疲劳失效。

  从实际功能来看,这类转向接头不需要额外的柔性缓冲元件,完全依靠自身的十字轴铰接结构实现角度补偿,允许连接的两根杆件在一定角度范围内相对摆动,同时可以稳定传递额定扭矩,不会因为角度变化出现传动卡顿或者扭矩传递中断的情况。和普通的刚性联轴器相比,它不需要两根连接轴保持严格的同轴度,安装时的对中要求更低,能够适配现场安装存在的位置偏差,也能补偿设备运行过程中因为机架振动、结构形变产生的轴线偏移,在经常需要调整传动角度的工位上,这类结构的可靠性远高于刚性连接方案。

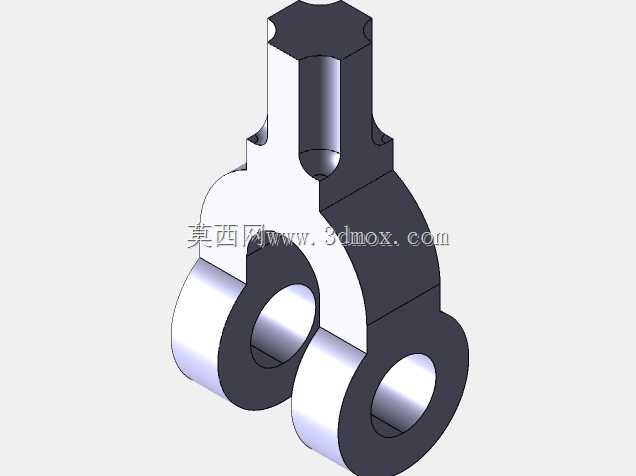

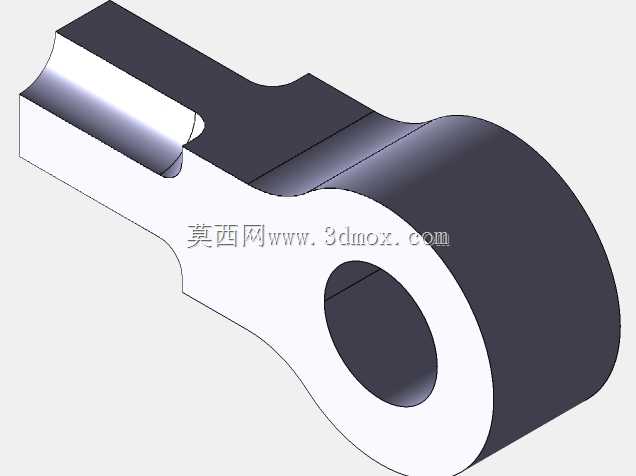

  设计这类零件的时候,首先要确定的是十字轴的轴颈直径,这个参数直接决定了部件能够承受的最大扭矩,轴颈和两端叉形接头的配合面需要做硬化处理,配合间隙控制在合理范围,既要保证转动灵活无卡滞,又不能因为间隙过大产生传动冲击。两端的连接轴头采用花键结构,和配套的传动杆件连接时,花键的齿数、模数要和对接部件完全匹配,保证扭矩传递时的接触面积足够,避免花键齿面出现压溃或者磨损。叉形接头的耳部厚度需要根据额定载荷做强度校核,确保在最大扭矩输出时,耳部不会出现断裂或者塑性变形,十字轴和叉形接头的连接位置预留润滑通道,方便后期维护时加注润滑脂,降低转动副的磨损速率,延长部件的整体使用寿命。

  外形尺寸方面,这类转向节的整体长度根据安装空间的跨距确定,十字轴的中心到两端连接端面的距离要匹配安装时的摆动空间,避免部件在最大摆角状态下和周边的机架、护罩等结构发生运动干涉。两端花键轴头的外径、有效配合长度要符合对接杆件的安装尺寸要求,十字轴的最大摆角范围通常控制在15到25度之间,这个角度范围可以覆盖绝大多数工业传动场景的偏角补偿需求,如果摆角设计过大,会导致十字轴轴颈的受力状态恶化,降低部件的承载能力,摆角过小则无法满足现场的角度补偿需求。安装边界上,需要预留足够的扳手操作空间,方便两端连接螺母的锁紧作业,部件安装完成后,要手动测试全摆角范围内的转动顺畅度,确认没有卡滞点之后再投入负载运行。

  在实际选型应用中,需要根据传动链路的最大传递扭矩、工作转速、最大偏角数值来确定对应的结构参数,不能仅凭外观尺寸替换部件。如果应用在冲击载荷较大的工况下,还需要对叉形接头和十字轴做冲击韧性强化处理,避免瞬时冲击载荷导致零件断裂。日常维护时,只需要定期检查转动副的润滑状态,检查连接花键的磨损情况,当花键配合间隙超过允许值或者十字轴轴颈出现明显磨损旷量时,及时更换部件即可,整体维护成本较低,适合在各类重载传动场景中长期使用。这类结构的零件在建模时,需要重点关注十字轴和叉形接头的配合公差,花键的齿形参数要符合对应的标准规范,装配后要做运动干涉检查,模拟最大摆角状态下的零件位置,确认所有运动部件之间都保留足够的安全间隙,避免实际装配后出现运动卡滞的问题。
