单工位虎钳上板安装结构三维设计

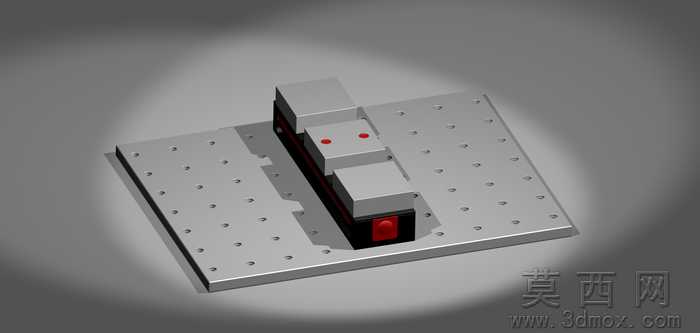

本作品为适配机床模拟场景搭建的单工位虎钳上板安装结构三维建模成果，建模过程围绕虎钳与多孔安装平台的装配适配逻辑展开，首先完成基准定位：以带阵列孔的金属安装平台为装配基底，按照机床附件通用安装孔位规范，排布平台表面的等距阵列安装孔，孔位间距、孔径参数均参考通用工装平台的行业标准设定，保证后续虎钳安装位置可灵活调整，适配不同的模拟加工工位需求。建模阶段优先完成虎钳上板主体的结构搭建：上板作为虎钳的核心承载部件，采用长方体块体结构作为基础形态，在夹持工作面预留了定位标识点，用于模拟工件装夹时的对位参考，同时在虎钳的调节端设置了醒目的红色操作部件，还原真实虎钳的调节旋钮结构，区分固定钳身与活动钳身的功能区域。材质与渲染环节，针对不同部件的功能属性匹配对应材质：安装平台与虎钳金属主体采用磨砂金属材质，调整金属粗糙度参数模拟铸铁工装的哑光质感，还原工业设备长期使用后的细腻磨砂表面；调节旋钮与钳身缓冲部位采用高饱和度红色硬质塑料材质，与银灰色金属主体形成清晰视觉区分，方便在模拟场景中快速识别操作部件；场景布光采用柔和的顶光搭配侧方补光，弱化生硬阴影，突出各部件的结构轮廓与装配关系，让虎钳与平台的贴合面、孔位对位关系清晰呈现。结构设计上，重点还原虎钳在平台上的安装逻辑：虎钳底部与平台表面完全贴合，可通过平台阵列孔实现不同位置的锁紧固定，钳身的滑动轨道结构做了简化处理，在保证外观还原度的前提下适配机器模拟场景的轻量化需求，无需过度刻画内部复杂传动结构，重点突出虎钳作为机床装夹附件的外部形态与安装适配关系，可直接导入机器模拟场景中作为工位装夹部件使用，为模拟场景提供真实的工装附件视觉参考，还原车间加工工位的真实布局状态。
