吧台椅调节杆端部吊环连接配件

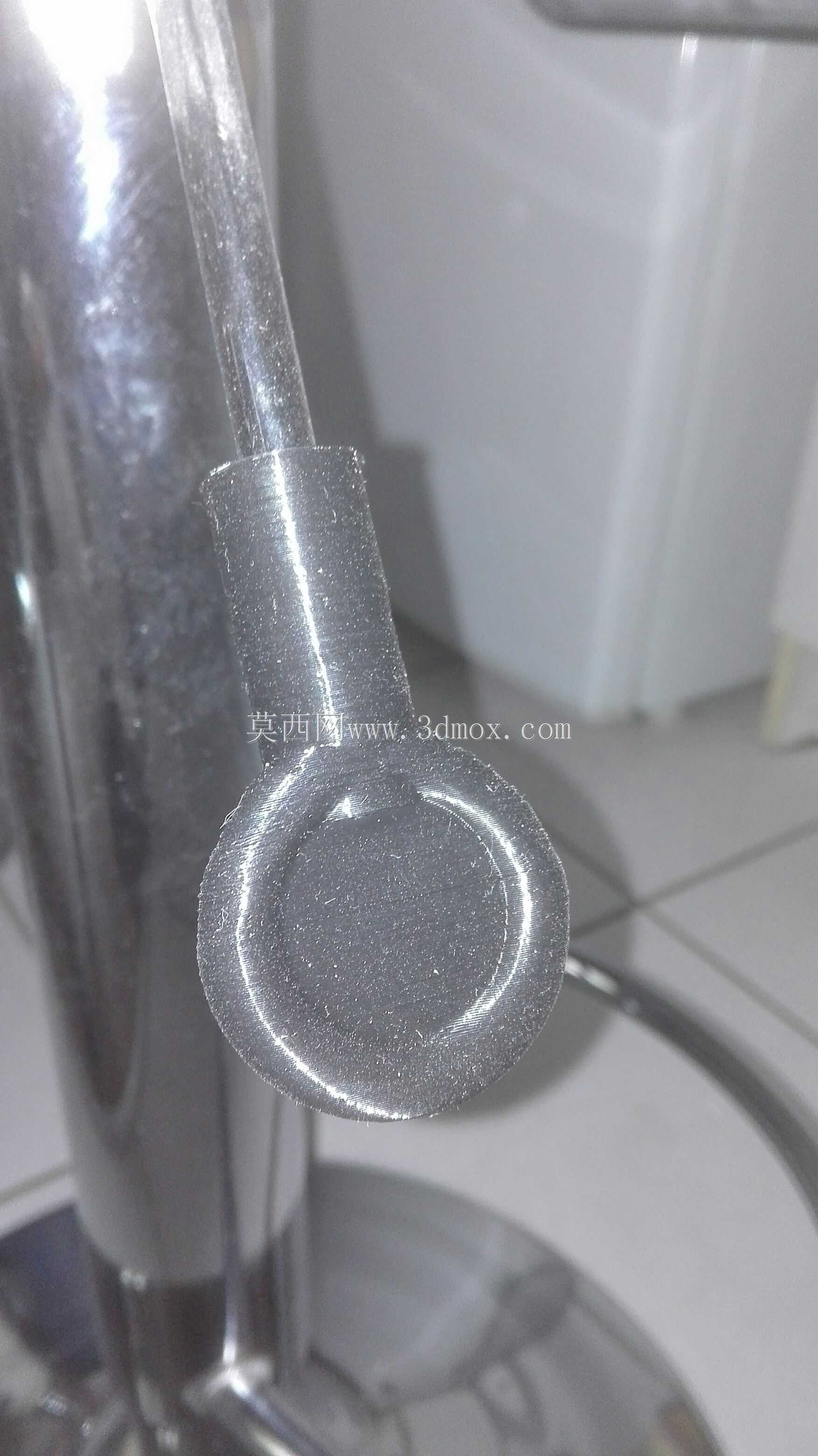

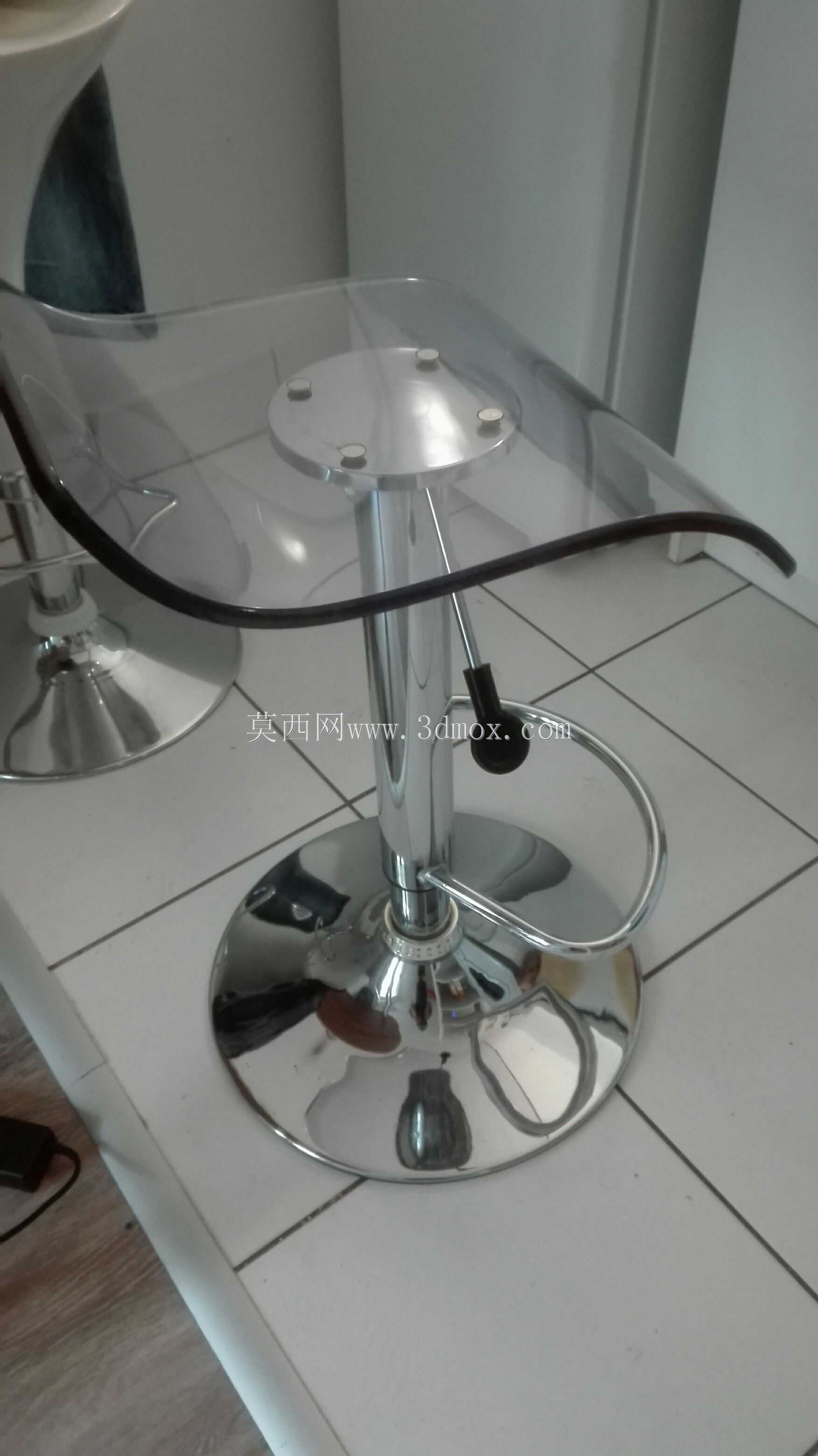

　　这款杆端吊环连接件主要应用于吧台升降椅的高度调节杆末端，作为调节杆与椅身支撑结构的铰接承载部件，日常使用中承担调节操作的受力传递、杆端限位以及铰接转动的功能，是吧台椅高度调节机构里的易损替换与配套安装核心零件。从实际使用场景来看，商用吧台、家用高脚吧台椅的升降调节多采用气弹簧或螺纹杆配合调节结构，杆端需要一个带铰接孔的连接件来实现杆体与椅座底部支架的活动连接，保证调节过程中杆体可以随椅座角度微调产生小幅度转动，避免杆体与支架硬接触出现卡滞、磨损甚至断裂的问题。该零件的设计思路完全围绕杆端连接的实际工况展开，下端采用等径直筒结构，内孔与直径8mm的调节杆外径匹配，安装时可直接套入调节杆端部，

　　通过过盈压装或者侧面顶丝锁紧的方式完成与杆体的固定，直筒段的长度经过匹配设计，既保证足够的抱紧接触面积，避免受侧向力时连接松脱，又不会过度占用调节杆的有效行程长度。上端的环形吊耳部分与下端直筒为一体化结构，环形内孔作为铰接销轴的安装位，内孔表面做了圆滑过渡处理，减少销轴转动时的摩擦阻力，环形的外轮廓采用大圆角过渡，没有尖锐棱角，一方面避免安装和使用过程中划伤操作人员或者椅身其他部件，另一方面可以优化应力分布，降低吊环与直筒衔接位置的应力集中系数，在承受椅座加载的冲击载荷时不会出现衔接处断裂的问题。从安装边界来看，下端直筒的外径略大于8mm杆径，安装时需要在椅座支架对应位置预留足够的避让空间，

　　保证直筒部分随杆体转动时不会与支架产生干涉；上端吊环的环形厚度与直筒段的直径匹配，铰接销轴的直径可根据环形内孔尺寸选配，安装后吊环两侧与支架安装耳的间隙控制在0.5mm到1mm之间，既保证转动灵活性，又避免间隙过大产生晃动异响。在功能特性上，该零件作为杆端铰接件，需要同时承受轴向的压力载荷和径向的摆动载荷，环形部分的截面尺寸经过受力校核，在常规吧台椅120kg的额定承载下，环形截面的弯曲应力远低于常用五金材料的许用应力值，长期反复调节使用也不会出现塑性变形。设计过程中特意将吊环与直筒的衔接位置做了加厚处理，这个位置是整个零件受力最复杂的区域，既有调节时的轴向推力，又有使用者挪动椅子时产生的侧向弯矩，加厚过渡可以有效分散应力，

　　避免应力集中导致的疲劳断裂。实际装配时，下端直筒与调节杆的配合公差选用H7/p6的过渡配合，压装后不需要额外的固定件也能保证连接可靠性，如果是需要经常拆卸维护的场景，也可以在直筒侧壁加工M4的顶丝孔，用紧定螺钉顶紧调节杆表面的定位坑，实现可拆卸连接。上端吊环的内孔公差选用H8，与铰接销轴采用间隙配合，保证铰接转动的顺畅性，内孔表面粗糙度控制在Ra1.6以下，减少长期转动带来的磨损，延长零件的使用寿命。从外形尺寸来看，整个零件的总高度控制在适配常规吧台椅调节机构的范围内，吊环的外径尺寸经过优化，不会突出椅座底部的装饰罩范围，避免影响椅子的整体外观，同时也能减少日常使用中磕碰外物的概率。
