家用手动螺旋式柑橘类水果榨汁器结构

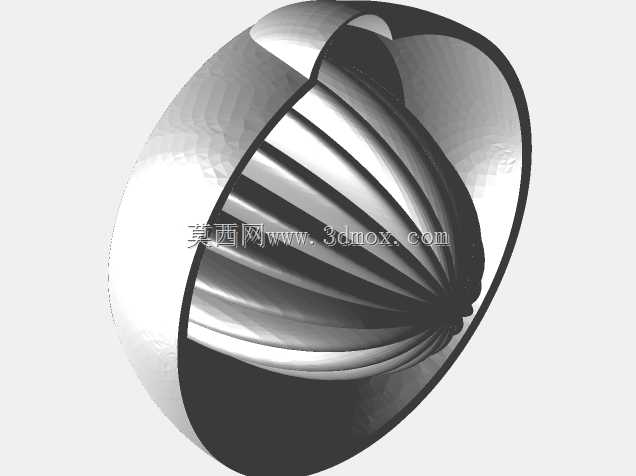

　　这款手动螺旋挤汁结构，主要面向家庭厨房、小型饮品门店的鲜榨柑橘类果汁制备场景，不需要外接电源，完全依靠手动施力完成果蔬的挤汁作业，适配橙子、柠檬、香橼这类外皮柔韧、果肉多汁的芸香科柑橘属水果，相比平压式的手动挤汁工具，螺旋收拢的挤压结构能更大程度贴合被挤压水果的球面轮廓，减少挤汁过程中的果肉残留，提升出汁率。从结构设计逻辑来看，整体采用半球形的容纳腔体作为基础承载结构，腔体内部的螺旋凸棱从边缘向中心底部逐步收拢，凸棱的高度从腔体边缘向中心逐步递增，棱边做了R2.5的圆角过渡，既可以在挤压过程中划破果肉的囊衣，让果汁顺利流出，又不会因为棱边过于锋利刮下过多的白皮层，避免果汁混入过多苦涩味物质。腔体的外边缘做了12mm宽的外翻边结构，

　　外翻边的厚度控制在3mm，既可以在使用时搭在接汁容器的杯口边缘，防止挤汁过程中整个结构滑落，也能作为手动施力时的握持受力边，不需要额外设计独立的手柄结构，简化整体零件数量，降低后续开模生产的成本。挤压作业时，将切为两半的柑橘类水果切面朝向腔体内部放置，通过手掌向下按压并配合小幅旋转动作，螺旋凸棱会逐步嵌入果肉组织，顺着螺旋的导向将果肉中的汁液挤压出来，果汁顺着凸棱之间的导流槽汇集到腔体底部，不需要额外设计独立的出汁孔，依靠凸棱之间的间隙就可以完成果汁的导流，避免果籽、大块果肉残渣混入果汁中，实际使用时不需要额外加装滤网，就能得到无明显残渣的鲜榨果汁。从安装与使用的边界尺寸来看，整个半球腔体的外径控制在110mm，

　　腔体内部的有效容纳深度为55mm，适配直径在60mm-100mm之间的各类柑橘属水果，不管是直径偏小的青柠檬，还是直径偏大的脐橙、香橼，都可以放入腔体内完成挤汁作业，不需要根据水果尺寸更换不同规格的挤压头。腔体的整体壁厚控制在2.5mm，采用食品接触级的硬质材料制作时，整体结构的抗形变能力可以承受成年人单掌施力的最大挤压力，不会出现腔体变形导致的施力打滑问题，外边缘的外翻边做了哑光防滑纹理处理，即使手上沾有果汁或者水渍，握持施力时也不会出现滑脱的问题。结构设计上没有额外的活动铰接零件，整个挤汁结构为一体化成型，不存在清洁死角，使用后直接在流动水下冲洗就可以完成清洁，没有零件缝隙残留果汁发霉的隐患，相比带活动压杆的手动榨汁工具，

　　后期维护清洁的成本更低，也不会出现铰接位置因为果汁腐蚀出现的卡涩、生锈问题。在实际的家用场景中，这个结构既可以单独作为手动挤汁工具使用，也可以搭配不同口径的接汁杯、密封罐使用，外翻边的尺寸适配市面上绝大多数口径在80mm-100mm的常规水杯，不需要额外配置专用的接汁容器，使用场景的灵活度更高。螺旋凸棱的排布采用等距螺旋线设计，螺旋升角控制在15度，在按压旋转的过程中，凸棱对果肉的挤压力是逐步递增的，不会出现突然施力导致果汁飞溅的问题，凸棱之间的导流槽宽度从边缘的8mm向中心逐步收窄到3mm，既可以保证果汁的导流速度，也能阻挡大块的果肉、果籽顺着导流槽流入接汁容器，实际挤汁过程中不需要额外的过滤步骤，挤出来的果汁可以直接饮用。从结构建模的角度来看，整个模型的曲面过渡全部采用G2连续处理，凸棱与腔体基体的连接位置没有尖锐的折角，不管是后续采用注塑工艺批量生产，还是采用3D打印制作小批量的个性化产品，都不需要额外做曲面修复，拔模斜度控制在1.5度，完全满足注塑生产的拔模要求，不需要额外添加抽芯结构，模具结构简单，量产的成本控制难度低。
