乐鑫ESP32-C3-WROOM-02U-N4WiFi通讯模块

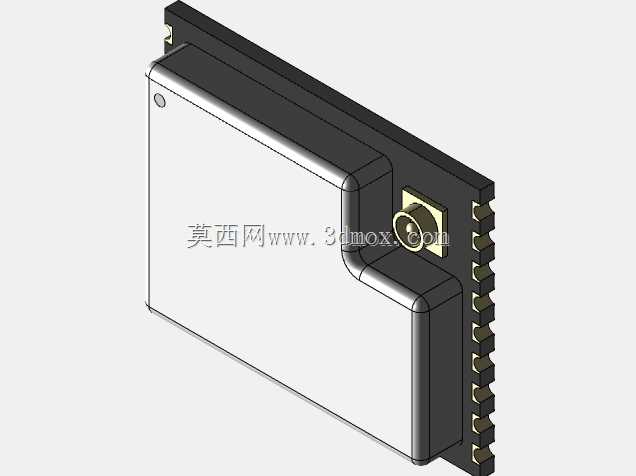

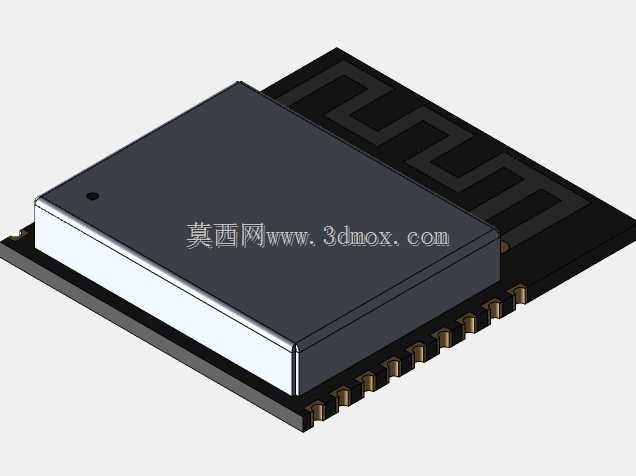

　　在做智能硬件的结构堆叠时，这类带IPEX天线座的WiFi+蓝牙Combo模组是绕不开的核心器件，这次建模的ESP32-C3-WROOM-02U-N4模组，是乐鑫针对小体积智能设备推出的RISC-V架构无线通讯方案，建模时首先要卡准的就是模组本身的安装边界，它采用贴片式封装，本体长宽尺寸控制在18mm*20mm区间，板厚1.2mm，边缘的半孔焊盘间距严格按照1.27mm pitch排布，建模时焊盘的外延长度要留足0.8mm的焊接冗余，避免回流焊时出现连锡、虚焊的问题，模组右上角的IPEX一代天线座是建模时需要重点关注的结构，座体突出本体表面2.1mm，天线插拔方向垂直于模组板面，做结构堆叠时要在天线座上方预留至少3mm的净空区，一方面避免金属外壳遮挡射频信号，另一方面给同轴线缆的弯折留出操作空间，不能让线缆在装配时出现硬折导致驻波比异常。

　　从实际应用场景来看，这款模组常被用在智能家居的传感节点、工业无线数传终端、小型消费类IoT设备里，比如智能插座、温湿度采集器、蓝牙网关这类对体积敏感的产品，它本身集成了4MB的Flash，不需要外挂存储电路，外围只需要搭配3.3V供电、复位电路、启动配置电阻就能正常工作，所以建模时除了模组本体的结构，还要把外围推荐布局的禁布区标识做出来——模组天线净空区要延伸到本体外15mm范围，这个区域不能走高速信号线、不能铺铜、不能放置金属结构件，否则会直接影响天线的辐射效率，很多新手结构工程师做堆叠时容易忽略这点，把金属支架压在天线区域，导致成品WiFi连接距离缩水一半以上。

　　建模过程中要还原模组的实际结构细节，比如模组表面的屏蔽罩是0.2mm厚的洋白铜材质，冲压成型后边缘有0.15mm的扣合边，和底部的PCB板卡接固定，屏蔽罩表面的丝印标识位置要和实物对齐，包括厂商标识、型号丝印、二维码区域的凹陷（实际是丝印层的印刷区域，建模时做0.02mm的微凸还原印刷质感即可，不需要做太深的结构），模组两侧的半孔焊盘一共22个，每个焊盘的宽度0.8mm，半孔的金属化壁厚0.05mm，建模时不要把半孔做成实心结构，要还原孔内的空心结构，方便后续导出PCB结构校验文件时和EDA软件的封装做对位检查。

　　从结构设计思路来说，这类通讯模组的三维模型核心作用是给整机结构做干涉检查、安装定位、射频净空区校验，所以不需要做内部的晶圆、走线这类细节，重点把外部的装配尺寸、接口位置、突出结构做精准即可，比如模组底部的PCB是无铅喷锡工艺，表面没有突出器件，所以整机的PCB布局时，模组下方可以走低压信号线，但不能放置高度超过0.5mm的贴片元件，避免焊接时模组被顶起导致虚焊，建模时可以在模组底部做一个0.5mm高度的干涉检查体，在总装时自动检测下方是否有超高元件。另外要注意模组的工作温度范围是-40℃到105℃，做工业类设备结构时，模组周边不要紧贴发热功率器件，比如LDO稳压芯片、功率MOS管，建模时要在模组和发热器件之间预留至少2mm的隔热间距，避免高温导致模组工作异常、WiFi丢包率上升。

　　实际选型搭配时，这款模组的IPEX天线座需要搭配对应阻抗的同轴线缆和外置天线，线缆的弯折半径不能小于5mm，所以做整机结构的走线槽时，要在天线座旁边留出足够的走线空间，不能把线缆压在屏蔽罩和外壳之间，长期使用会磨损线缆外皮导致短路。另外模组的两个固定孔？不对，这款模组是全贴片设计，没有螺丝固定孔，完全靠焊盘固定在主板上，所以建模时不要额外添加安装孔结构，避免误导结构设计，主板对应位置只需要按照封装做焊盘即可，对于震动较大的应用场景，比如工业设备、车载类终端，可以在模组屏蔽罩边缘点环氧胶固定，但点胶位置不能靠近天线座和半孔焊盘，避免胶水流进焊盘导致焊接不良。

　　做三维模型的尺寸校验时，要重点核对几个关键尺寸：模组本体的长宽公差控制在±0.15mm，IPEX天线座的中心位置距离模组上边沿2.5mm、距离右边沿3mm，焊盘的位置度公差±0.08mm，屏蔽罩的高度距离PCB板面1.6mm，这些尺寸是和PCB封装、结构外壳对位的核心尺寸，误差过大会导致装配时外壳顶住屏蔽罩、或者天线座和外壳的开孔对位不准，影响天线安装。另外模组表面的丝印区域不要做凸起过高，避免和外壳内壁摩擦导致丝印脱落，建模时丝印的凸起高度控制在0.02mm即可，既还原实物外观，也不会产生装配干涉。
