壁挂式双支撑铰接固定安装支座结构

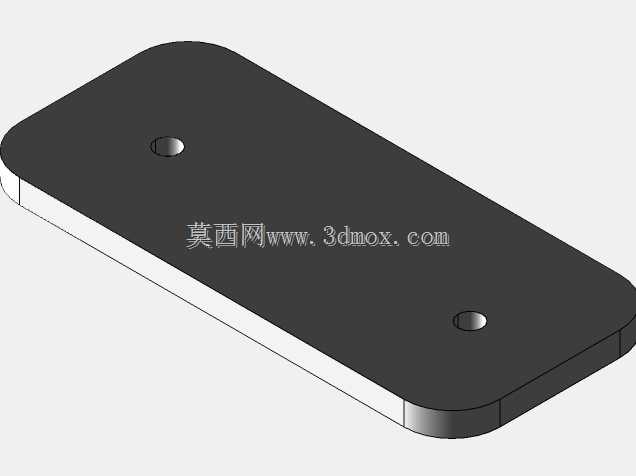

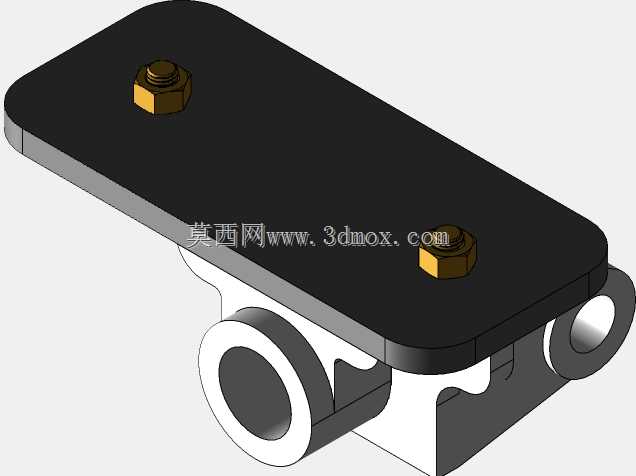

　　这款壁挂式安装支座，核心应用场景集中在通讯设备室内外壁挂布设、小型工业终端墙面固定、民用弱电配套构件安装领域，日常作业中常用来承托带铰接转动需求的小型功能模块，比如通讯信号转接模块、壁挂式传感终端、小型管线转向固定组件，替代传统的一体式焊接支架，解决安装后部件角度微调、后期维护拆卸不便的痛点。从功能特性来看，支座整体分为三个功能区段：后侧的贴墙安装板为圆角矩形结构，板面平整无凸起，安装时可完全贴合墙面或设备柜体安装面，两个沉头安装孔对称分布在板体两侧，安装后螺栓头完全沉入板面，不会出现突出剐蹭周边线缆或部件的问题；中间的连接基座做了加厚处理，衔接后侧安装板与前侧支撑臂，过渡位置做了圆弧卸荷结构，避免长期承重后应力集中导致的根部断裂；

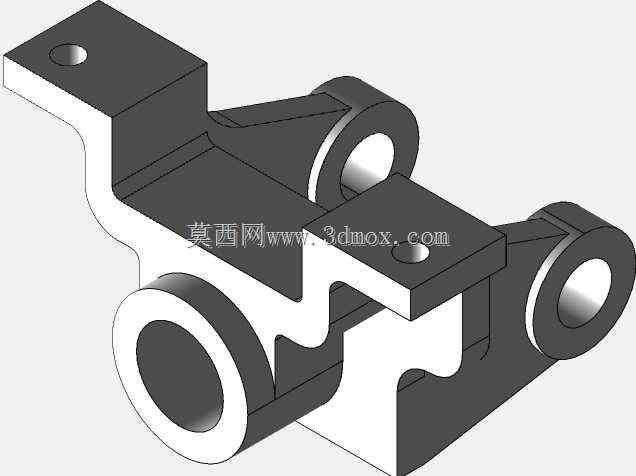

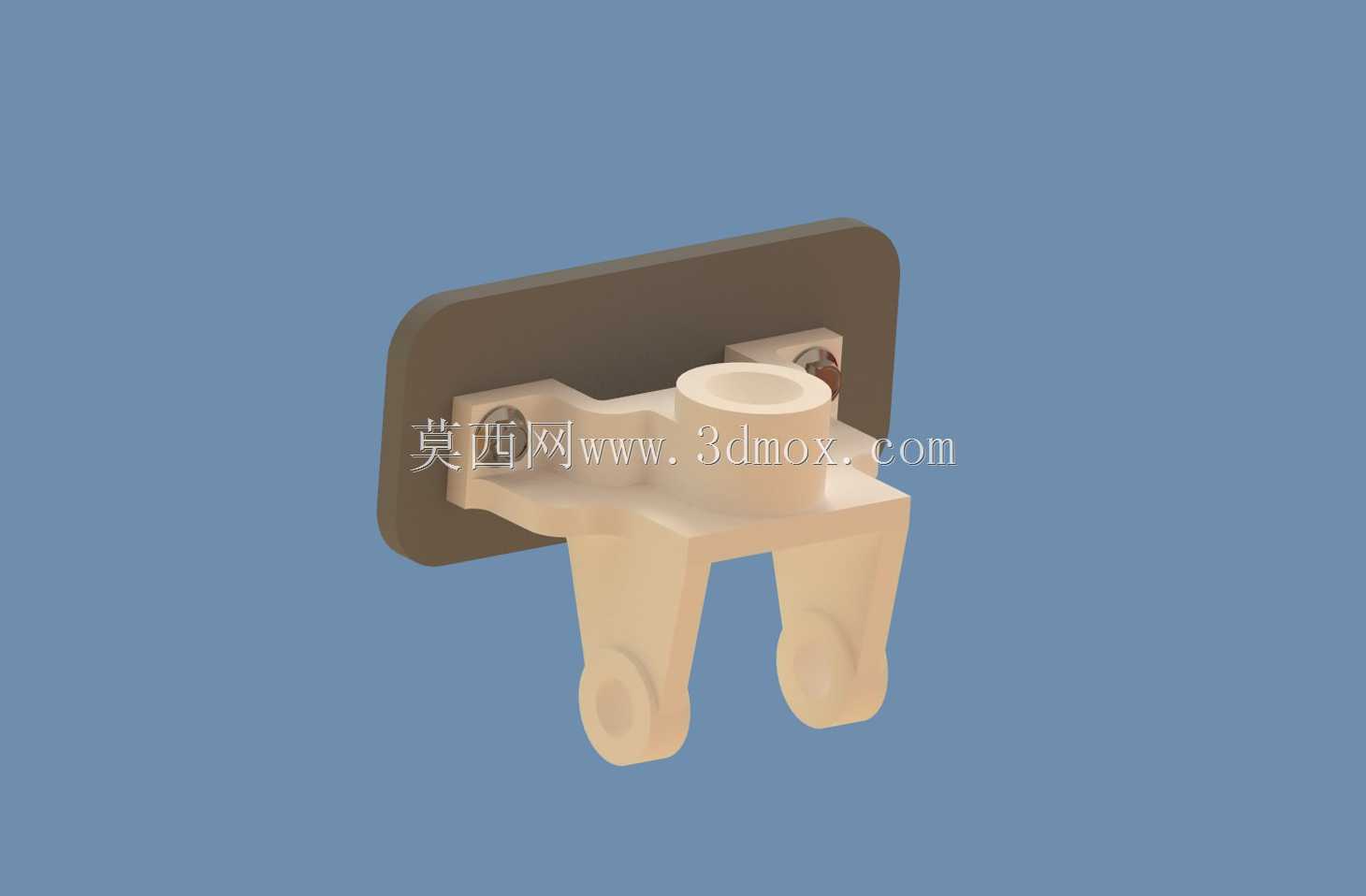

　　前侧的双支撑臂为对称下垂结构，臂端各设置一个同轴的铰接孔，孔位公差控制在过渡配合区间，既可以保证铰接销轴穿装顺畅，又不会出现径向窜动过大的问题，双支撑臂的间距根据常规铰接部件的安装宽度设定，可适配多数标准小型铰接组件的安装需求，臂体截面做了变厚度处理，靠近基座位置厚度更大，向铰接孔端逐步收窄，在保证结构强度的前提下尽可能减少材料占用，降低整体自重。设计思路上，这款支座没有采用复杂的一体成型异形结构，而是优先考虑加工与装配的便利性：贴墙安装板与支撑基座的连接面为平面贴合结构，既可以采用一体铣削加工，也可以采用分体焊接后打磨处理，适配不同加工场景的产能条件；铰接孔的位置做了下沉式凸台设计，凸台高度略大于铰接部件的配合端面厚度，

　　安装后铰接部件的转动面不会与支撑臂侧面产生摩擦，减少转动过程中的磨损，延长构件使用寿命；整体结构没有设置多余的装饰性特征，所有曲面与倒角都服务于功能需求，比如安装板的圆角是为了避免安装时锐角划伤作业人员，支撑臂的外侧倒角是为了减少安装空间内的剐蹭风险，基座位置的过渡圆弧是为了优化应力传递路径。从安装边界来看，贴墙安装板的长宽尺寸适配常规墙面膨胀螺栓的安装间距，不需要额外定制加长螺栓，安装时只需要在安装面标记两个孔位，钻孔后打入膨胀螺栓即可完成固定，不需要额外的辅助支撑构件；支座整体向外伸出的长度控制在常规壁挂部件的安全伸出区间内，安装后承托部件的重心落在安装板的支撑范围内，不会出现长期承重后支座前倾变形的问题；

　　双支撑臂的铰接孔中心与安装板背面的距离经过测算，保证铰接部件转动到最大角度时，不会与墙面或安装面产生碰撞，预留的转动间隙可满足多数场景下的角度调整需求，比如通讯天线的俯仰角调整、小型终端的操作角度调整、管线接头的转向调整等。实际应用中，这类支座常被用在通讯基站的室内分线盒壁挂安装、工业现场的小型操作终端壁挂固定、弱电井内的线缆转接模块铰接固定场景，相比传统的L型壁挂支架，双支撑铰接结构的稳定性更强，铰接部件的转动过程更平顺，不会出现单侧支撑导致的转动卡滞问题；同时分体式的结构设计也方便后期维护，当铰接孔出现磨损时，只需要更换前侧的支撑臂组件，不需要拆卸整个贴墙安装板，减少维护作业对墙面或安装面的破坏。结构设计过程中，还重点考虑了不同材质的适配性，如果采用工程塑料注塑加工，支撑臂的壁厚均匀性控制在合理区间，避免注塑过程中出现缩痕或变形；如果采用金属压铸或铣削加工，过渡位置的圆弧半径可根据材质强度调整，在保证强度的前提下优化加工路径，减少加工时长。安装孔的沉头深度适配不同规格的螺栓头尺寸，不管是采用十字槽沉头螺栓还是内六角沉头螺栓，都能保证螺栓头完全沉入板面，不会出现突出影响部件贴合的问题；铰接孔的内壁没有设置多余的卡槽或凸起，可根据实际使用需求加装铜套或自润滑轴承，提升铰接转动的耐磨性，适配高频率转动的使用场景。
