SMP封装DO-220AA规格贴片二极管结构

　　做消费类电子、工业控制板卡的PCB布局时，SMP也就是DO-220AA封装的贴片二极管是绕不开的选型，这类封装的器件大多承担高频整流、续流、瞬态电压抑制的作用，在开关电源次级整流回路、信号端口ESD防护、电机驱动续流回路里应用极广，相比传统轴向引线二极管，贴片封装的器件能适配SMT全自动化产线的贴装流程，不需要额外的引脚成型、剪脚工序，波峰焊或者回流焊过程中器件的定位精度更高，也能避免引线器件在振动环境下出现引脚疲劳断裂的问题。

　　这次建模的核心依据是器件规格书里标注的最大外形尺寸边界，做电子元件三维模型最忌讳的就是用标称尺寸做死数，实际量产的不同厂商器件会有尺寸公差，如果按照最小尺寸建模，后续做PCB装配干涉检查的时候就会漏判风险，比如塑封本体的宽度、厚度，还有两端焊端的突出长度，全部取规格书允许的最大公差值来做，这样导出的STEP模型导入PCB设计软件做3D装配检查的时候，能覆盖所有同封装合规器件的外形，不会出现模型看着能装下、实际量产器件贴装后和周边屏蔽罩、结构件、高个电容碰件的问题。

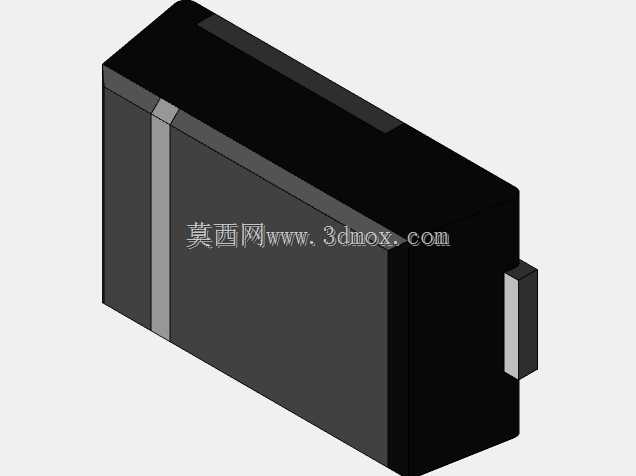

　　从结构细节来看，这个封装的塑封本体是长方体结构，一端的焊端有小幅的突出台阶，建模的时候特意把焊端和塑封本体的分界面做了清晰的区分，焊端的厚度、伸出长度严格对应焊盘设计的要求，很多新手工程师画封装的时候只看焊盘的长宽尺寸，忽略器件本体的高度和焊端的Z向位置，做双面贴装的时候，背面器件和正面器件的间隙留不足，过回流焊的时候就会出现器件顶件、焊接虚焊的问题。塑封本体的表面做了哑光质感的还原，没有做多余的丝印标识，因为不同厂商、不同参数的同封装二极管丝印内容差异极大，保留通用塑封本体的结构反而能提升模型的通用性，不管是肖特基二极管、快恢复二极管还是TVS管，只要是DO-220AA也就是SMP封装的器件，都能用这个模型做布局检查。

　　实际应用里，这类封装的二极管在小功率开关电源里用的最多，比如10W到60W功率段的适配器、板载DC-DC模块，次级整流的续流二极管很多会选这个封装，相比更大的DO-214AC封装，SMP的占位面积更小，能压缩PCB的布板面积，让电源模块的整体体积做的更紧凑；在通讯接口的防护电路里，比如RS485端口、CAN总线端口的瞬态抑制二极管也常用这个封装，既满足浪涌电流的通流能力要求，又不会占用太多接口区域的板上空间。建模的时候特意核对了器件的安装高度，也就是塑封本体的Z向最大尺寸，这个尺寸直接决定了PCB和产品外壳之间的最小安全间隙，很多结构工程师做壳体设计的时候只看最高的电解电容高度，忽略贴片二极管的高度，最后装配的时候壳体顶住二极管，轻则把器件压偏导致焊盘虚焊，重则压裂塑封本体导致器件失效。

　　另外，建模的时候把焊端的焊接面做了平整处理，没有做多余的倒角或者圆角，因为实际SMT贴装的时候，焊端的底面是和锡膏完全接触的，模型里的焊接面和PCB焊盘表面完全贴合，导入到装配环境里做干涉检查的时候，能准确判断锡膏厚度方向的预留间隙是否足够，不会因为模型本身的圆角错误导致间隙计算偏差。两端焊端的金属部分做了区分，虽然三维模型不需要做电气属性的定义，但清晰的结构分界能让PCB工程师在检查封装的时候快速确认焊盘和焊端的对应位置，避免把封装的1脚2脚搞反，要知道二极管是有极性的器件，一旦封装焊盘做反，回流焊之后整板的器件都会焊反，通电就会直接烧毁器件甚至整个电源回路。

　　很多工程师做电子元件模型的时候喜欢把细节做的过于花哨，比如加上厂商的logo、丝印的字符，其实对于结构布局和装配检查来说，这些内容完全没用，反而会增加模型的文件大小，导入大型PCB装配的时候会拖慢软件的运行速度，这个模型只保留了最核心的外形结构、安装边界、焊端位置，既满足干涉检查、布局评估的需求，又不会占用过多的软件资源，不管是用在开关电源的板级布局、通讯设备的端口电路设计，还是工业控制板卡的器件选型评估，都能直接调用，不需要再做额外的尺寸调整。
