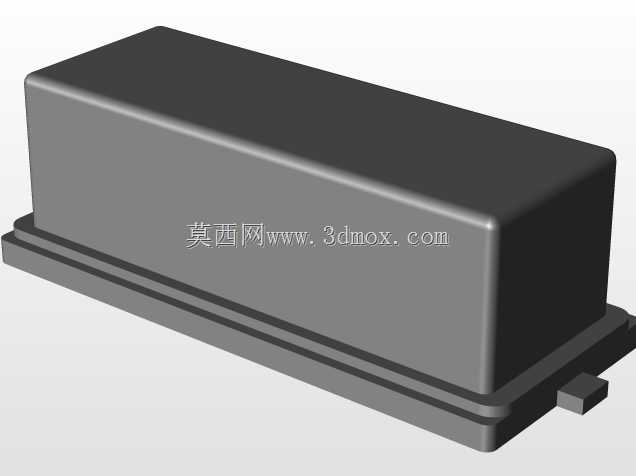

适配树莓派开发板的3D打印专用防护外壳

　　做嵌入式开发和3D打印应用快八年，经手的树莓派防护壳体少说也有几十款，这次的外壳设计完全是冲着实际装机痛点来的。很多人用树莓派做3D打印机的主控板，要么直接裸板塞机器电控仓里，要么随便找个通用壳子凑合用，结果要么是接线干涉、散热出问题，要么是安装孔位对不上，用久了积灰、金属碎屑掉板上短路的情况见得太多。

　　这款外壳的设计思路从一开始就没走通用消费级树莓派壳的路子，完全围绕3D打印机的电控安装场景做适配。首先看安装边界，壳体四角预留的固定凸耳完全匹配3D打印机铝型材框架的安装孔距，不用额外做转接件，直接用M3螺丝就能固定在2020或者2040型材的预设槽位上，凸耳做了2mm的厚度加强，拧螺丝的时候不会出现柱位开裂的问题，毕竟3D打印件的层间强度本来就比注塑件弱，这个位置的加强是实际装机踩过坑才会加的细节。

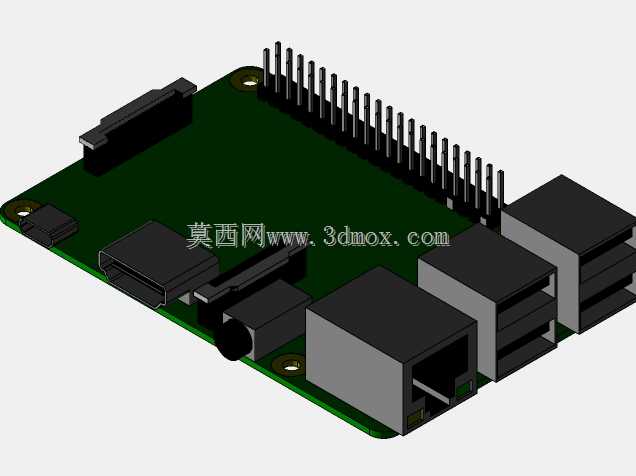

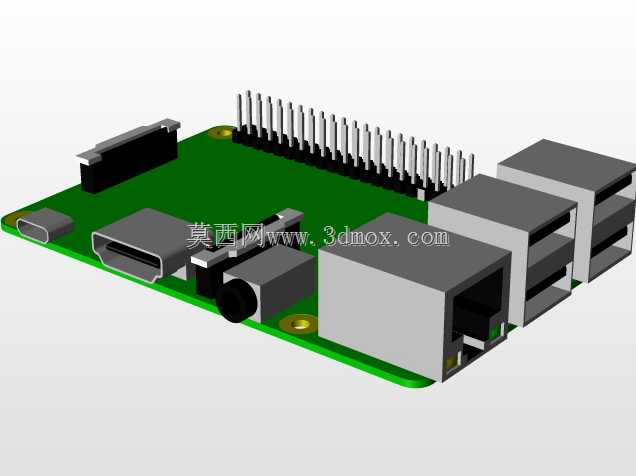

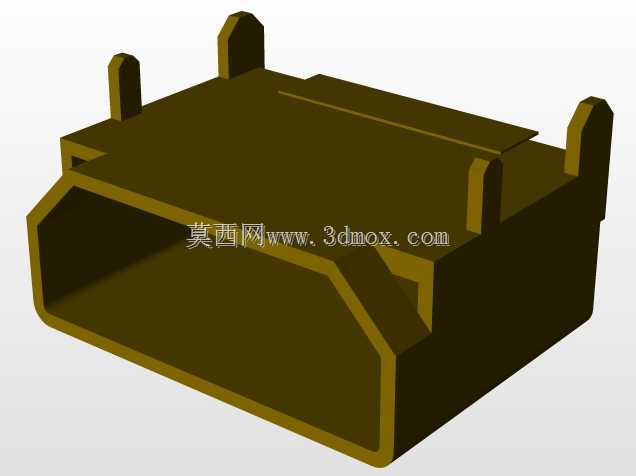

　　再看功能特性，壳体对应树莓派板载的所有接口都做了精准避让，包括侧边的USB接口、以太网口、HDMI输出口，还有供电用的Type-C或者Micro USB口，开口边缘做了0.5mm的倒角，不会像很多粗制壳子那样插接头的时候卡边，甚至把接口顶歪。最关键的是针对GPIO排针的位置，壳体做了半开放的开槽，既不会挡住接3D打印机触摸屏、步进电机驱动扩展板的排线，又能挡住大部分从型材缝隙掉下来的金属碎屑、打印耗材粉末——之前有不少用户反馈裸板用的时候，PLA碎屑飘到GPIO针脚之间导致信号干扰，打印的时候出现莫名的丢步、断连，这个开槽的宽度刚好能让排线顺利穿过，又能把大部分异物挡在壳体外面。

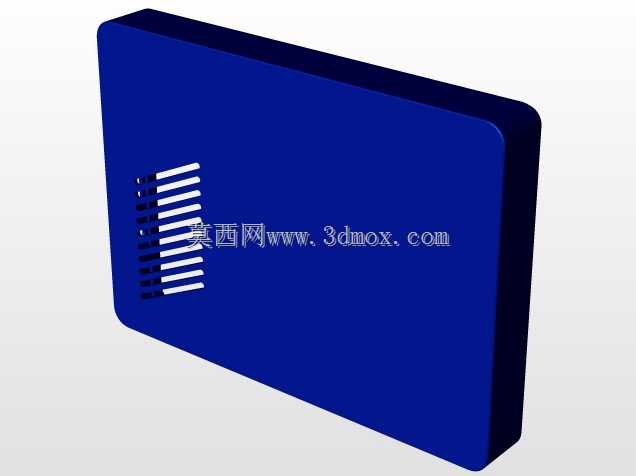

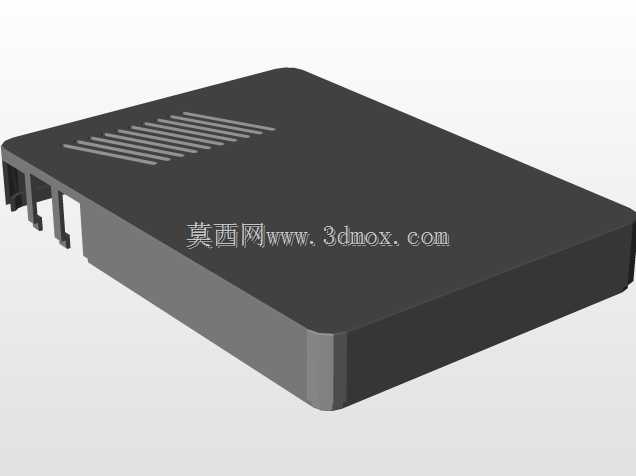

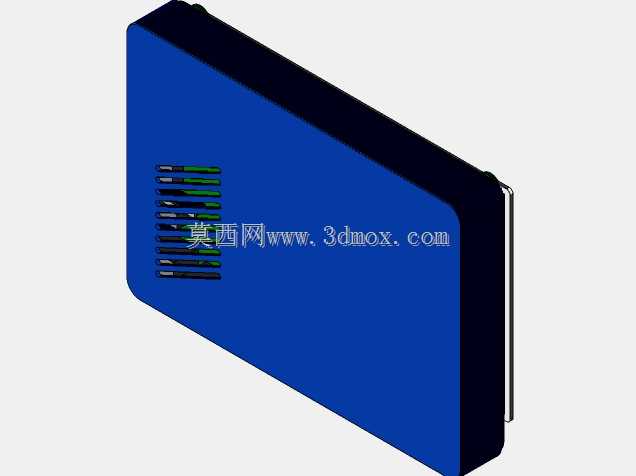

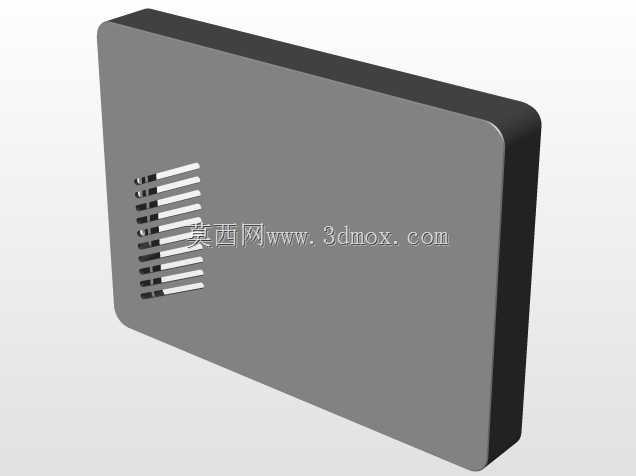

　　散热方面的设计也完全贴合3D打印机的工作环境，壳体没有做全封闭的结构，主板核心区域对应的背面做了整面的格栅开孔，开孔宽度控制在3mm，既能保证空气流通带走树莓派长时间运行产生的热量，又不会让大尺寸的金属碎屑、螺丝头掉进去。如果是放在封闭机箱里的3D打印机，这个格栅位置还能直接贴30*30的微型散热风扇，壳体上预留了风扇的安装柱位，不用自己打胶固定。

　　尺寸控制上，壳体整体壁厚均匀设置为1.8mm，这个厚度是FDM3D打印最容易出合格件的壁厚，不会因为壁厚太薄出现打印填充不足，也不会因为太厚导致打印时间过长、耗材浪费。壳体和树莓派主板之间预留了0.3mm的装配间隙，哪怕是打印件有0.1-0.2mm的尺寸误差，也能顺利把主板卡进去，不会出现装不上或者晃荡的情况。主板固定柱的高度做了4mm，刚好让主板背面的焊点和壳体底部保持足够距离，避免焊点直接接触打印件导致的短路风险，毕竟PLA、PETG这些打印材料虽然绝缘，但如果有冷凝水的话，留足安全间隙总是稳妥的。

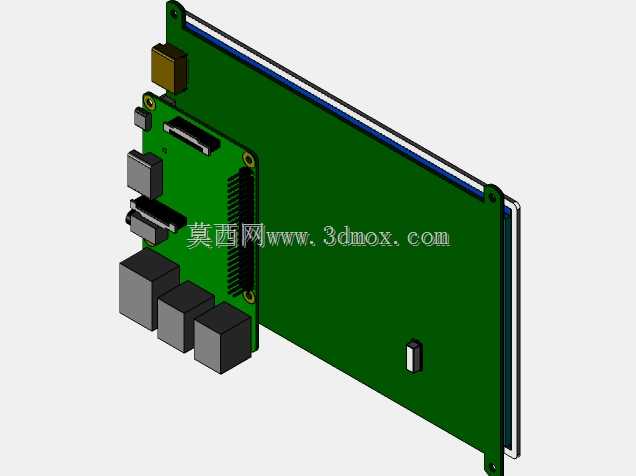

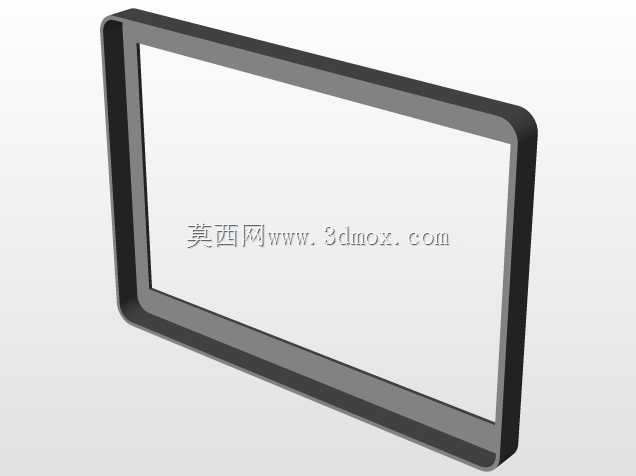

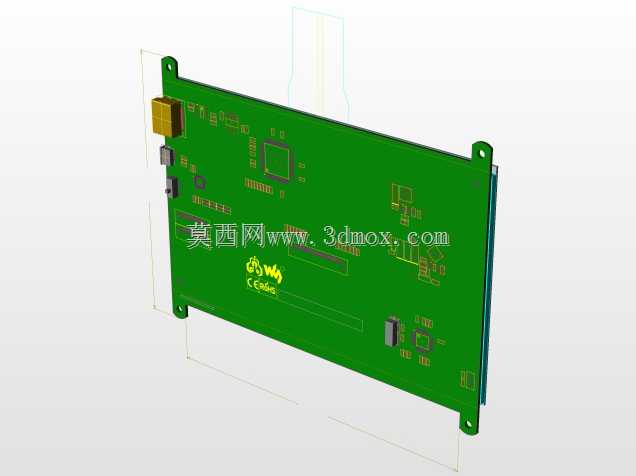

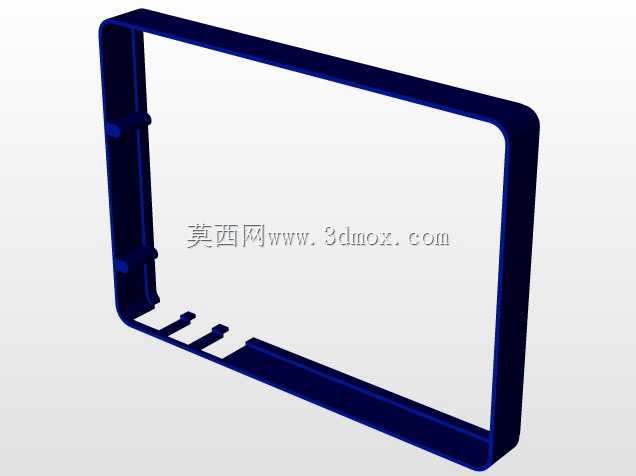

　　实际应用场景里，除了固定在3D打印机框架上，这个外壳也能适配桌面嵌入式开发的场景，侧边的接口避让完全兼容常用的树莓派外设，不管是接摄像头排线还是触摸屏排线，都不用拆壳就能操作。很多人做3D打印改机的时候，喜欢把树莓派放在机器的底部电控仓，那个位置平时容易积油、积灰，这个外壳的边缘做了1mm的止口，上下盖扣合之后缝隙很小，能阻挡大部分的浮尘和打印时产生的油烟附着在主板上，延长主板的使用寿命。

　　之前见过不少树莓派外壳为了追求外观做了很多花哨的造型，结果实际装机的时候要么装不上，要么接口对不准，要么散热差导致树莓派降频，打印的时候出现卡顿。这款外壳的所有细节都是从实际装机的需求出发，没有多余的装饰结构，所有的开孔、加强、间隙设置都是经过多次装机验证的，不管是自己3D打印来用，还是做小批量的配套配件，都能直接适配市面上主流的树莓派3B、3B+以及4B版本的安装尺寸，不用反复调整模型参数。
