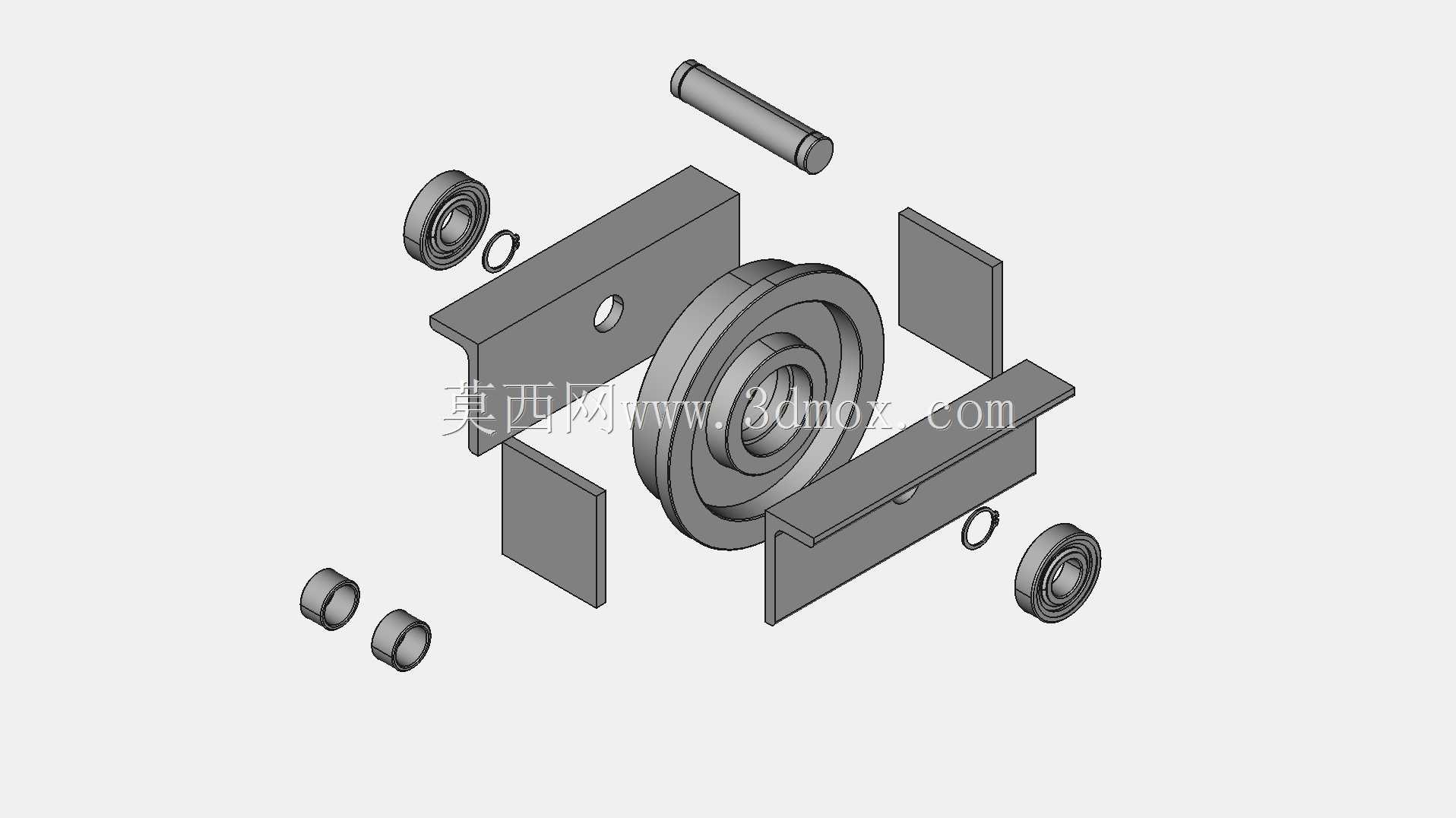

带轮轴承支撑组件爆炸结构展示

　　这套带轮轴承支撑组件，常见于中小型动力传输场景，比如轻工生产线的输送带驱动端、小型风机的动力输入侧、农用加工设备的传动单元，核心作用是承接电机输出的扭矩，通过带轮将动力传递至从动端，同时依靠两侧的轴承结构抵消带传动过程中产生的径向载荷，保证传动过程的回转精度，避免带轮运转时出现偏摆、跳带的问题。

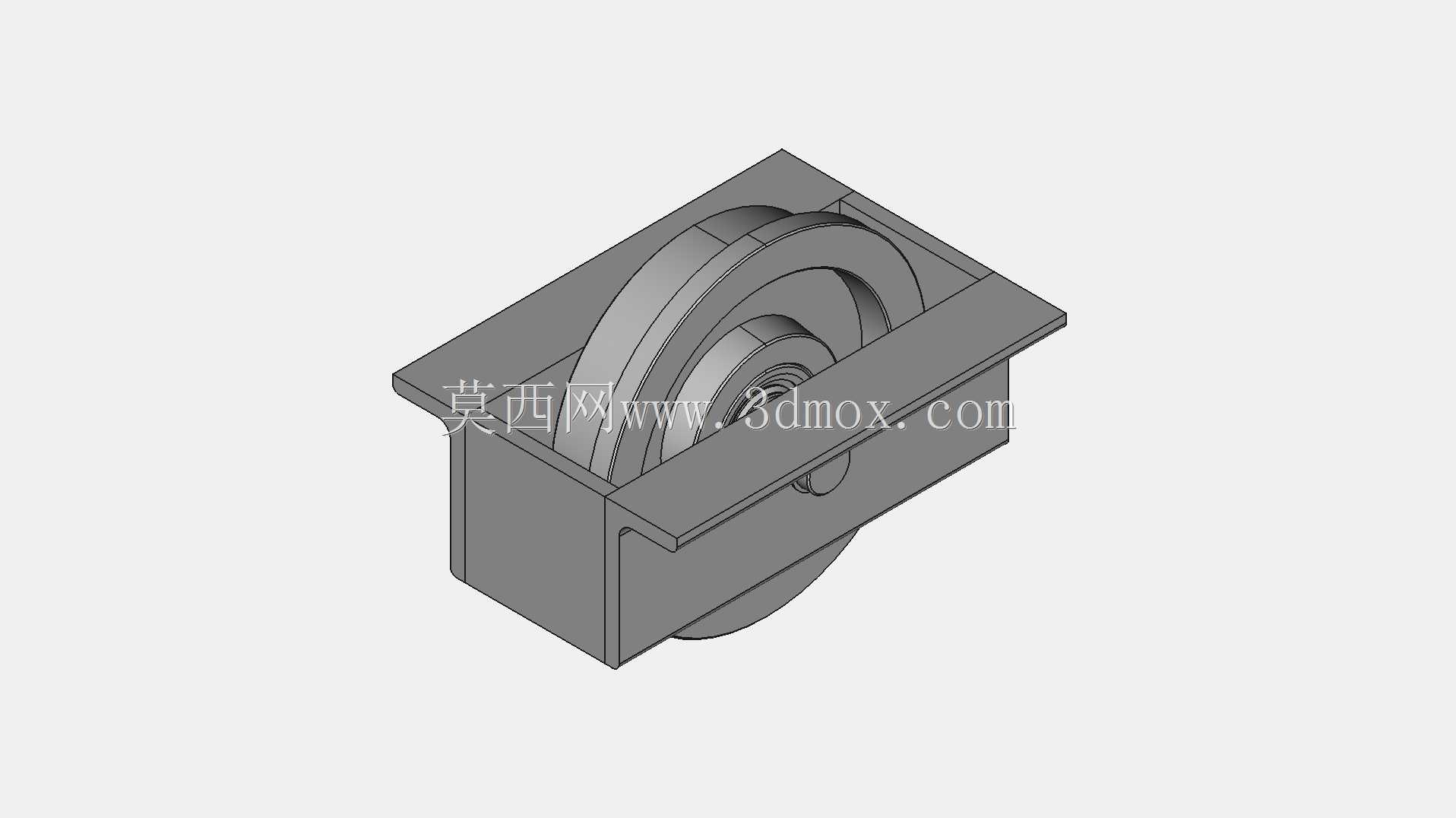

　　从结构拆解来看，组件核心包含支撑座主体、深沟球轴承、传动销轴、V型带轮、轴用密封圈、隔套几个部分。支撑座采用双侧折弯立板的结构形式，两块立板上同轴加工轴承安装孔，孔位公差按照H7级精度控制，保证轴承压装后不会出现同轴度偏差，立板与底部安装底板采用一体化折弯成型，相比焊接式支撑座，省去了焊后时效、二次铣削孔位的工序，整体抗振性能更好，底板上预留两个沉头安装孔，安装时可通过M8内六角螺栓固定在设备的安装基面，孔距按照常规通用安装尺寸设计，适配多数现有设备的安装位，不需要额外重新打孔改造。

　　两侧的深沟球轴承选用常规6000系列标准件，内圈与传动销轴采用k6过渡配合，外圈与支撑座立板的安装孔采用H7间隙配合，装配时可通过铜棒轻敲轴承外圈完成压装，不需要额外的热装工装，后期维护更换轴承时也能快速拆卸。轴承外侧加装轴用橡胶密封圈，一方面可以阻挡车间内的粉尘、加工碎屑进入轴承滚道，避免轴承出现早期磨损失效，另一方面可以锁住轴承内部的润滑脂，减少日常维护的注脂频次，在多尘的生产车间环境下，这种密封结构能将轴承的维护周期延长三倍以上。

　　传动销轴贯穿两个轴承内圈，一端加工轴用挡圈槽，通过轴用弹性挡圈限制销轴的轴向窜动，销轴中段与带轮的安装孔采用平键连接，传递扭矩时不会出现相对滑动，带轮采用单槽V型带轮结构，槽型角度按照标准38度设计，适配常规A型三角带，带轮的轮槽表面做了精车处理，粗糙度控制在Ra1.6以下，减少三角带运转时的磨损，延长皮带使用寿命。带轮两侧加装金属隔套，隔套的端面分别顶在轴承内圈和带轮端面上，既可以限制带轮的轴向位置，避免带轮运转时出现轴向位移导致皮带跑偏，又能将带轮受到的径向载荷均匀传递到两侧轴承上，避免单侧轴承受力过载。

　　设计过程中，首先核算了常规应用场景下的传递功率，按照1.5kW电机、1400转输出转速的工况计算，带轮需要承受的最大径向载荷约为800N，选用的6000系列深沟球轴承额定动载荷可达4.7kN，完全满足载荷冗余要求，安全系数控制在5倍以上，即使出现短时过载的情况也不会出现轴承碎裂的问题。支撑座的板材厚度选用4mm冷轧钢板，折弯后的立板高度经过有限元校核，在最大径向载荷下立板的形变量不超过0.02mm，不会影响轴承的正常回转。安装边界方面，整个组件装配完成后总宽度为120mm，总高度为95mm，支撑座底板长度为100mm，安装孔中心距为70mm，安装时只需要在设备基面上预留130mm*100mm的安装空间即可，不需要额外预留过多的操作空间，整体结构紧凑，适合在空间受限的设备内部安装。

　　实际使用过程中，这种组件的装配顺序也经过优化，先将一侧轴承压入支撑座立板孔位，装入一侧隔套后将带轮平键预装在销轴上，把销轴穿入已安装的轴承内圈，再依次装入另一侧隔套、另一侧轴承，最后卡入轴用挡圈即可完成装配，整个装配过程不需要复杂工装，一线装配工人十分钟即可完成整套组件的组装，后期维护时只需要拆下轴端挡圈，就能将销轴和带轮整体抽出，更换磨损的轴承或者皮带，维护效率相比传统一体式轴承座结构提升60%以上。另外，所有零件除了标准件之外，其余结构件都可以通过常规的钣金折弯、车床加工完成，不需要特殊的加工工艺，加工成本低，适合批量生产应用，在小型传动设备的设计选型中，这种结构可以直接作为标准传动单元选用，减少设计人员的重复建模工作量，缩短设备的研发周期。
