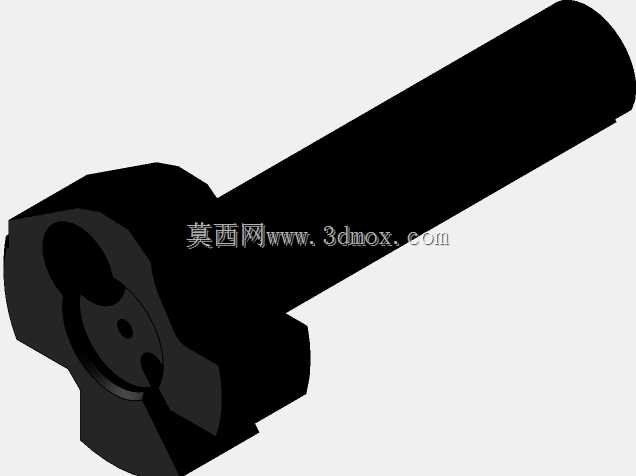

FNC枪械专用法兰面螺栓结构设计

　　在轻武器装配领域，紧固件的可靠性直接决定整枪的工况稳定性，尤其是自动步枪导气系统、机匣连接部位的螺栓，需要承受高频往复冲击、温差交变载荷以及射击时的瞬时燃气压力，常规外六角螺栓在这类场景下容易出现头部压溃、连接松动、密封失效等问题。本次设计的法兰面螺栓，正是针对FNC系列自动步枪的特定安装位开发的专用紧固件，区别于普通民用紧固件，其结构设计完全贴合枪械内部狭小安装空间的边界要求，头部集成的法兰面无需额外加装平垫圈，既减少了装配环节的零件数量，也能在高频振动工况下分散头部对被连接件的压应力，避免铝合金机匣表面被螺栓头部压出凹痕，影响重复拆装后的连接精度。

　　从实际装配场景来看，该螺栓的应用位置覆盖FNC步枪的导气箍固定、活塞座连接以及护木定位等核心受力点位，这些位置的安装空间十分局促，常规大尺寸螺栓头无法放入沉孔，而如果缩小螺栓头尺寸又会导致承压面不足，因此设计时将法兰盘直径控制在对应沉孔的公差范围内，法兰盘下表面做了细微的防滑齿结构，在拧紧时可以嵌入被连接件的表面，形成径向的防松阻力，不需要额外涂抹螺纹胶或者加装防松垫圈，就能满足连发射击时的防松要求。螺栓的杆部长度严格匹配对应安装位的叠层零件厚度，螺纹段长度做了精准控制，避免螺纹末端伸入导气腔内部干涉活塞的往复运动，光杆段与安装孔的配合公差选用H7/g6的间隙配合，既保证拆装时的顺畅性，也能控制杆部与孔壁的径向窜动量，保证导气部件的同轴度。

　　设计过程中优先参考了实物测绘的关键尺寸，首先确定螺纹规格为枪械常用的公制细牙螺纹，细牙螺纹的螺距更小，自锁性能优于粗牙螺纹，更适合振动工况下的紧固需求，螺纹收尾处做了45度倒角，方便拧入螺纹孔时的对中，避免首牙乱扣。螺栓头部采用内六角花形驱动结构，相比普通内六角，花形结构的驱动接触面更大，拧紧时可以承受更大的扭矩，不会出现拧滑圆角的问题，适合野外维护时使用通用工具拆装，头部的内凹深度也做了控制，保证驱动扳手可以完全插入，同时不会因为凹槽过深降低头部的结构强度。法兰盘与螺杆的过渡位置采用大圆角过渡，避免应力集中，因为在射击瞬时，螺栓会承受来自轴向的冲击拉力，直角过渡位置很容易出现应力集中导致断裂，大圆角结构可以将应力分散到法兰盘整个截面，大幅提升螺栓的抗冲击疲劳寿命。

　　从安装边界来看，该螺栓的头部高度严格控制在对应沉孔的深度范围内，装配后螺栓头部端面不高出零件表面，避免突出的头部干涉枪械内部运动件的行程，也不会在护木内侧形成凸起影响握持手感。螺杆末端做了15度的倒角，既方便穿过叠层零件的安装孔，也能在拧入螺纹孔时起到导向作用，即使在夜间维护或者视野不佳的工况下，也能快速对准螺纹孔完成装配。考虑到枪械使用环境可能存在泥水、沙尘等恶劣工况，螺栓的法兰面与被连接件接触的位置设计了微小的环形密封槽，可以适配极薄的密封垫片，阻挡沙尘进入螺纹配合间隙，避免长期使用后螺纹锈蚀导致无法拆解。

　　在结构验证的思路上，首先要保证螺栓的抗拉强度满足膛压冲击下的载荷要求，杆部的最小截面直径经过核算，可以承受连续射击时的最大轴向拉力，不会出现塑性变形。头部的法兰盘厚度也经过强度校核，在额定拧紧扭矩下不会出现法兰盘翘曲变形，保证承压面始终与被连接件表面完全贴合。螺纹的旋合长度控制在1.5倍公称直径的范围，既保证足够的连接强度，也避免螺纹旋合过长导致拆装阻力过大，适合野战条件下的快速维护需求。不同于工业设备上使用的普通螺栓，枪械用螺栓的重量控制也十分关键，该螺栓在保证结构强度的前提下，对非受力位置做了合理的减重优化，头部内凹结构在不降低强度的同时减少了多余的材料重量，整枪所有同规格螺栓累加的减重效果可以有效降低全枪重量，提升携行舒适性。

　　实际装配时，该螺栓的拧紧扭矩有明确的区间要求，法兰面的存在可以让扭矩更稳定地转化为轴向预紧力，不会因为垫圈的变形导致预紧力出现波动，装配完成后螺栓的预紧力可以保持长期稳定，即使经历上千发的射击循环，预紧力的衰减量也控制在允许范围内，不需要频繁检查复紧。对于枪械维修人员来说，这种集成法兰面的螺栓减少了拆装时的零件管理难度，不会出现垫圈丢失、漏装的问题，野外分解维护时不需要额外整理零散小零件，大幅提升维护效率。从结构通用性来看，该螺栓的部分尺寸也可以适配同系列其他型号枪械的对应安装位，不需要单独开模生产，降低了备件的储备品类，方便后勤补给。
