步枪活塞螺栓托架结构设计

　　在轻武器结构设计领域，活塞螺栓托架是导气式自动步枪自动机组件中的关键承载导向部件，其核心作用是为枪机框、活塞杆的往复运动提供稳定的滑动支撑，同时承受自动循环过程中活塞传递的冲击载荷，约束自动机的运动轨迹，避免自动机在往复运动中出现偏摆、卡滞，直接影响枪械射击过程中的动作可靠性与部件使用寿命。

　　从实际使用场景来看，这类托架多装配于步枪上机匣内部的自动机导轨段，紧邻导气装置的活塞尾端位置，工作过程中需要持续承受火药燃气驱动活塞后坐带来的瞬时冲击，同时在枪机框复进过程中为其提供精准的导向限位，因此部件的结构刚性、导向面的形位公差、安装定位的精度都有严格的工程要求。

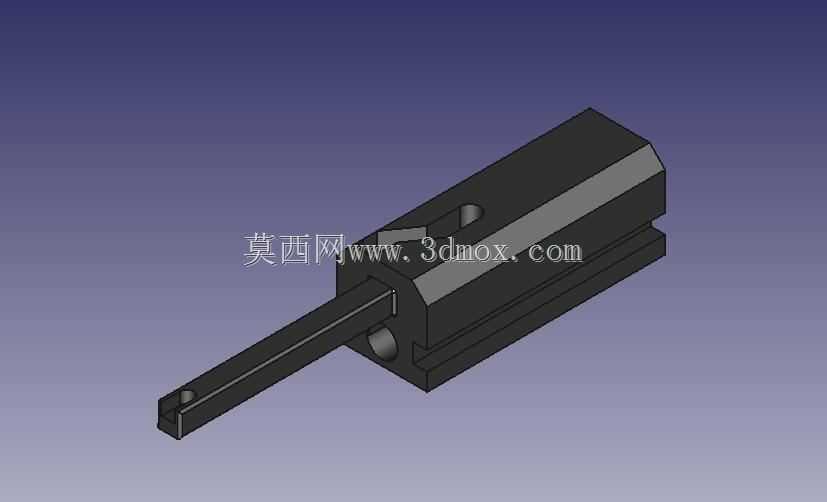

　　本次设计的托架主体采用一体化块状结构设计，整体分为主体承载段与前端导向臂两个功能区域：主体承载段为近似矩形的实心块体，内部预留有与活塞尾端配合的让位孔位，侧面加工有与机匣导轨配合的滑动导向面，导向面的粗糙度设计控制在Ra1.6以内，减少自动机往复运动时的滑动摩擦阻力，同时保证运动过程中的同轴度，避免出现别劲问题；前端延伸出的长条形导向臂为悬臂式结构，臂身截面为矩形，末端加工有定位销孔，用于和枪机框前端的配合槽对接，进一步约束枪机框的运动姿态，防止枪机框在高速后坐、复进过程中出现上下跳动。

　　设计过程中优先考虑了部件的载荷传递路径，将活塞冲击的受力点设置在主体承载段的中心区域，让冲击力能够沿着托架主体均匀分散到两侧的机匣安装配合面上，避免局部应力集中导致部件变形；导向臂的长度设计充分匹配自动机的全行程距离，保证枪机框在整个后坐、复进行程中，导向臂与配合槽的接触长度始终满足导向要求，不会出现导向脱开的问题。安装边界方面，托架主体的两侧导向面间距严格匹配上机匣内部导轨的安装槽宽度，单边配合间隙控制在0.02mm-0.05mm之间，既保证滑动顺畅，又不会出现过大的晃动量；主体上的活塞让位孔与活塞轴线的同轴度公差控制在Φ0.03mm以内，避免活塞运动过程中与孔壁发生剐蹭；前端导向臂的上下平面平行度公差不大于0.02mm，保证与枪机框配合槽的滑动接触均匀。

　　从结构细节来看，托架所有的棱边都做了0.2mm的倒角处理，避免装配和运动过程中锐边切割其他部件的表面涂层，同时减少应力集中；主体上的减重槽设计在非承载区域，在保证整体结构刚性满足冲击载荷要求的前提下，尽可能降低部件自重，减少自动机运动过程中的往复质量，提升自动循环的动作平稳性。这类托架的材料选型通常会优先考虑合金结构钢，经过调质处理后获得足够的强度与韧性，表面进行渗氮处理提升导向面的耐磨性能，能够承受高频次往复运动带来的磨损，满足枪械全寿命周期内的使用要求。在实际装配调试过程中，该托架不需要额外的复杂紧固件，依靠两侧导向面与机匣导轨的配合、以及前端定位结构即可完成精准定位，装配工序简单，拆解维护时也能够快速拆装，便于野战条件下的擦拭保养。
