MIL-STD-1913皮卡汀尼导轨结构设计

　　在轻武器战术拓展系统的设计领域，皮卡汀尼导轨是目前应用范围最广的附件安装接口标准，这套对应MIL-STD-1913标准的导轨结构，核心作用是为各类战术附件提供统一、可靠的安装基准，解决不同厂商生产的战术附件无法通用安装的痛点。从实际应用场景来看，这类导轨广泛适配各类军用、警用制式枪械以及民用竞技射击枪械，可在导轨上安装瞄准镜、战术灯、激光指示器、前握把、脚架等多种拓展附件，不需要针对单一附件定制专属安装座，大幅提升枪械的任务适配能力。

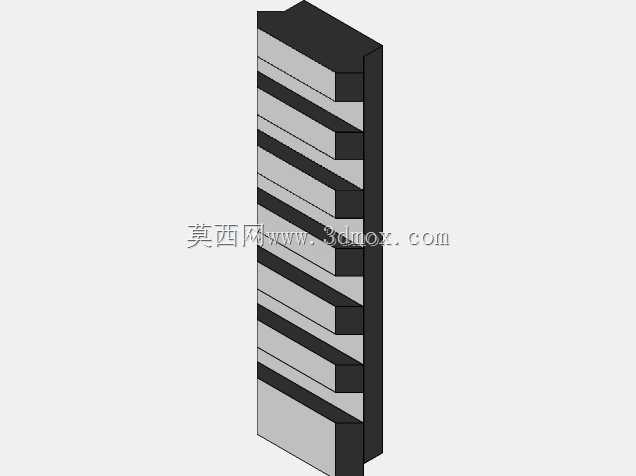

　　从功能特性上看，该导轨采用连续等距的横向卡槽结构，卡槽的截面为标准梯形，相邻卡槽的中心距保持统一公差，附件通过对应的锁紧结构卡入卡槽后，可沿导轨长度方向滑动调整安装位置，调整到合适位置后锁紧即可完成固定，既保证了安装的重复定位精度，也能满足不同使用者的操作习惯调整需求。导轨的顶面为连续平面，作为附件安装的定位基准面，保证光学类附件安装后的光轴一致性，避免因基准面不连续导致的瞄准偏差。导轨两侧的卡槽侧壁为主要受力面，在枪械连续射击产生后坐力的工况下，可承受附件的惯性冲击，不会出现附件移位、松动的问题，锁紧后可承受数千次射击循环的冲击载荷而不失效。

　　在设计思路上，这套导轨结构完全遵循MIL-STD-1913的标准尺寸规范，首先确定导轨的总长度，可根据适配的枪械护木长度调整，本次设计的导轨段为短款适配段，适合安装在护木侧面或下方作为短附件安装位。设计时首先确定导轨的基准底面，该面为与枪械本体贴合的安装面，需要保证平面度公差在0.05mm以内，避免安装后导轨出现倾斜。导轨的横向卡槽采用统一的梯形截面，槽宽、槽深、槽间距均严格执行标准公差，槽口处做微小倒角处理，既方便附件锁紧块的卡入，也能避免锐边在使用过程中产生磕碰变形，影响附件安装。导轨的棱边均做R0.3左右的圆角处理，避免操作时划伤使用者，同时提升结构的抗磕碰能力，在野外复杂使用环境下，即使导轨受到轻微磕碰，也不会因为锐边崩损导致附件无法安装。

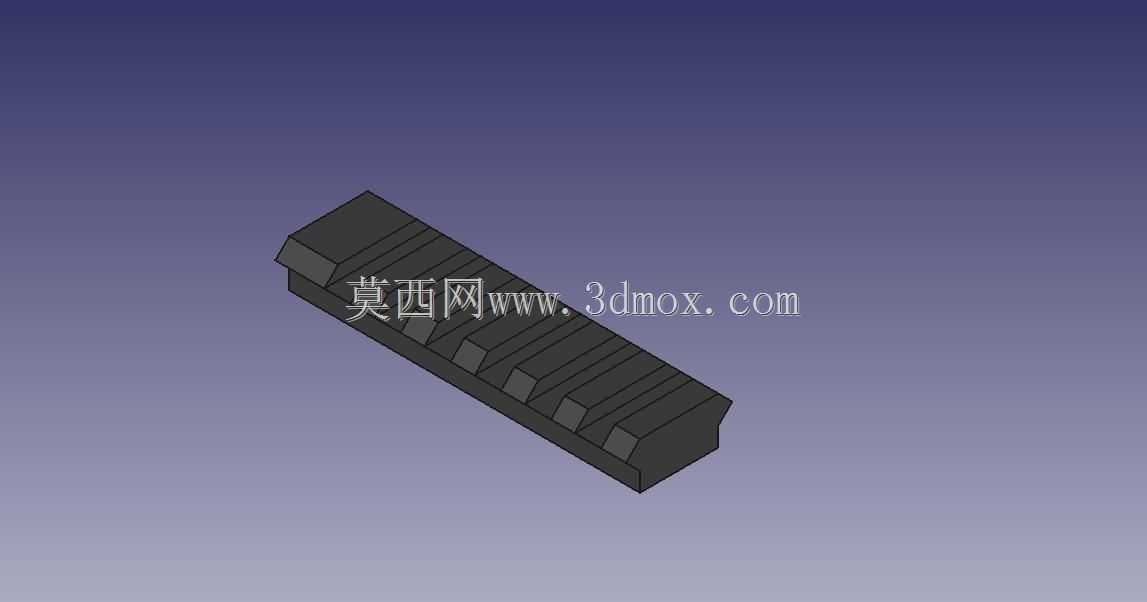

　　从外形尺寸与安装边界来看，该导轨的宽度为标准的21.2mm，导轨本体高度从基准底面到顶面为10mm左右，单个卡槽的中心距为5.23mm，卡槽深度为3mm，梯形槽的侧壁角度为45度，这些尺寸均严格匹配标准要求，保证所有符合皮卡汀尼标准的附件都能顺利安装锁紧。安装边界方面，导轨的基准底面为平面，可通过螺钉、焊接或者胶粘的方式固定在枪械护木、机匣的对应安装平面上，安装时需要保证导轨长度方向与枪械枪管轴线保持平行，平行度公差控制在0.1mm/100mm以内，避免安装瞄准镜后出现瞄准点偏移的问题。导轨两端做斜切收尾处理，避免突出的棱角勾挂衣物或者装具，同时也能在安装时起到导向作用，方便附件从端部滑入导轨。

　　在结构强度设计上，导轨本体采用一体化结构设计，没有拼接缝隙，材料可选用铝合金或者高强度工程塑料，铝合金材质的导轨可通过阳极氧化处理提升表面耐磨性，工程塑料材质的导轨可降低整体重量，适合对重量敏感的使用场景。设计时对卡槽的受力位置做了加厚处理，避免在锁紧附件时因为应力集中导致卡槽开裂，导轨的安装孔位置做沉台设计，螺钉安装后头部不会突出导轨顶面，避免影响附件的滑动安装。整个导轨的外形没有多余的突出结构，所有非配合面都做了简化处理，既降低了加工难度，也减少了使用过程中的积灰、积垢问题，野外使用后只需要简单擦拭即可保证附件顺畅滑动。
