快锁式导轨连接卡扣结构设计方案

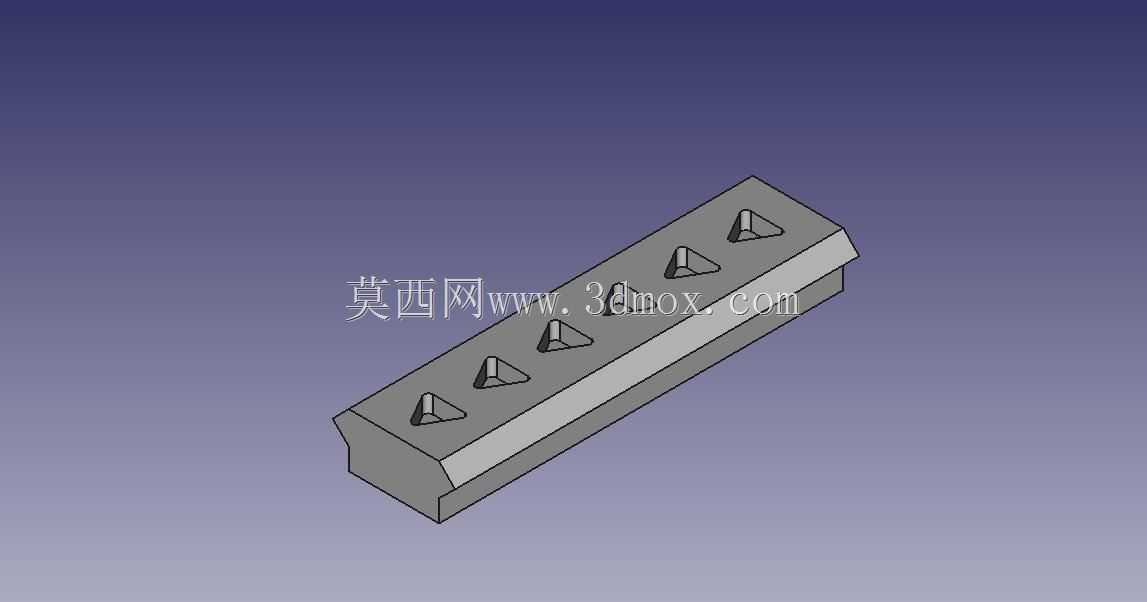

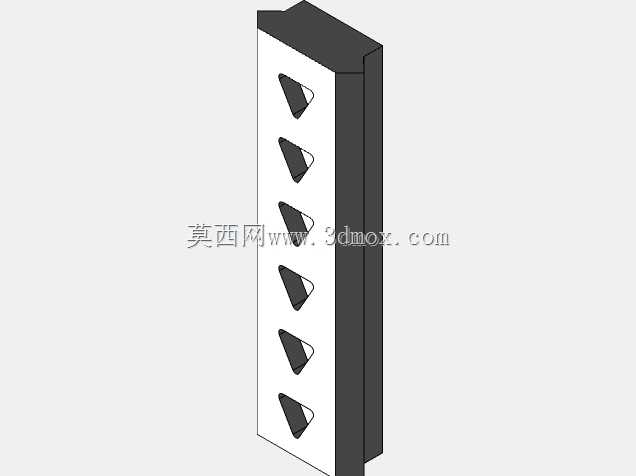

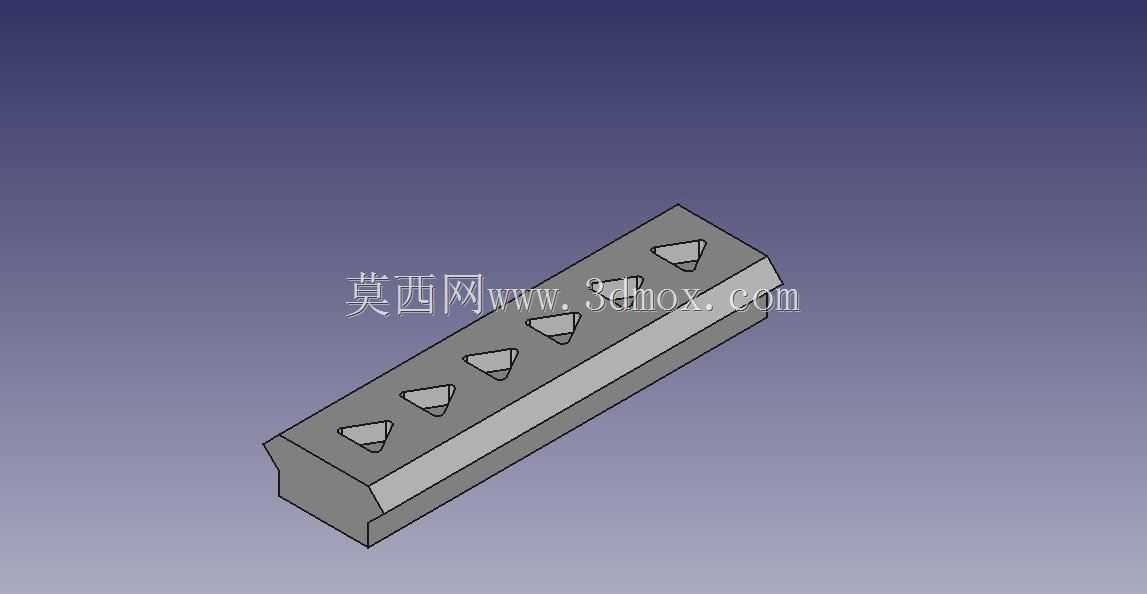

这款快锁式导轨连接结构，最初的设计出发点是解决光学实验平台上导轨附件拆装效率低、定位精度不稳定的痛点，在精密光学调试、小型实验台搭建场景中，传统的螺栓压紧式导轨附件每次调整位置都需要拧动多颗紧固件，不仅耗时，反复松紧还容易造成导轨工作面的压痕损伤，长期使用会影响导轨的直线度精度。结构核心采用三角形槽配合弹簧加载柱塞的锁紧原理，卡扣本体采用长条形一体化结构，主体截面与配套导轨的安装槽型完全适配，安装时可直接从导轨端部滑入槽内，无需拆分任何零件，滑动过程中柱塞在弹簧力作用下始终贴合导轨槽的上表面，当滑动到预设的三角形定位槽位置时，柱塞在弹簧推力下自动卡入三角槽内，完成位置锁定，整个锁紧过程无需额外工具，单手即可推动卡扣完成位置调整与锁定。配套的杠杆解锁组件集成在卡扣本体侧面，按压杠杆端即可压缩弹簧将柱塞抬离三角槽，此时卡扣可沿导轨自由滑动调整位置，松开杠杆后柱塞自动复位卡紧，相比传统的顶丝锁紧结构，这种卡扣不会对导轨侧壁产生侧向挤压力，避免了长期使用导致的导轨槽变形问题。卡扣本体上均匀排布的六个三角安装位，可直接适配标准光学接杆、调整架等附件的安装接口，安装面的平面度公差控制在0.02mm以内，保证附件安装后的垂直度与位置精度。设计过程中对柱塞的弹簧力做了针对性匹配，弹簧预紧力设置为15N，既可以保证锁定状态下卡扣承受50N的侧向载荷时不会发生滑移，又能保证解锁时按压力度不超过20N，符合单手操作的人机工程要求。卡扣的整体长度根据常用光学导轨的附件安装间距设置，宽度完全匹配标准25mm宽度光学导轨的槽内尺寸，安装后卡扣上表面与导轨上表面齐平，不会突出导轨平面造成周边附件的安装干涉，端部做了15度的倒角处理，滑入导轨槽时可自动导正，不会出现卡滞问题。结构的所有活动部件都内置在卡扣本体的型腔内部，没有外露的凸出零件，在多组卡扣并排安装时不会发生相互干涉，也能避免实验过程中线缆、织物等杂物勾挂到活动部件导致锁紧失效。相比市面上现有的导轨锁紧滑块，这款结构省去了额外的锁紧扳手、紧固螺钉等零散零件，所有组件都集成在卡扣本体上，日常使用不会出现零件丢失的问题，三角槽的配合面做了淬火硬化处理，表面硬度达到HRC45，反复锁紧解锁的使用寿命超过一万次，不会因为配合面磨损导致锁紧间隙变大。在实际应用场景中，这种快锁卡扣不仅可以用在光学实验导轨上，也可以适配工业自动化设备中的线性导轨附件快速固定，比如传感器安装支架、行程挡块等需要频繁调整位置的导轨附件，能大幅缩短设备调试阶段的位置调整时间，同时避免传统顶丝锁紧对导轨表面的损伤，降低导轨的长期维护成本。
