多段阶梯式传动连接轴三维建模作品

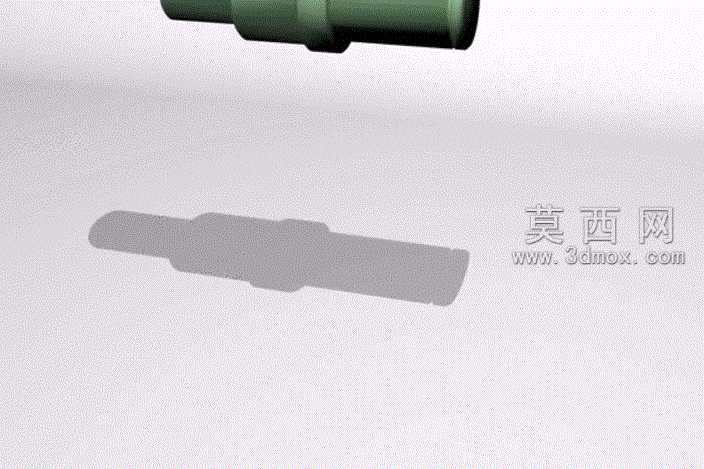

本作品为多段阶梯式传动连接轴的三维建模成果，建模过程围绕轴类零件的实际功能需求展开，首先梳理轴体的结构逻辑：该轴为多段变径设计，不同轴段分别承担传动连接、轴承配合、零件定位的功能，建模初始阶段先绘制轴体的中心回转基准线，以回转特征作为核心建模方式，逐段定义各轴段的直径、长度参数，精准还原轴肩的定位结构，确保各轴段的同轴度公差符合机械设计的常规要求。在细节结构处理上，对轴段衔接处做了符合工艺要求的圆角过渡处理，避免应力集中问题，同时还原了轴端的装配倒角结构，匹配实际零件的装配需求。材质设置阶段，为轴体赋予了常用的合金结构钢材质，调整材质的金属粗糙度、反光度参数，还原金属轴件经过机加工后的哑光金属质感，同时添加了表面细微的机加工纹理，提升模型的真实感。渲染环节采用柔和的工作室布光方案，主光源从斜上方投射，清晰展现各轴段的直径变化与轴肩轮廓，辅助光源补光消除轴体下方的死黑阴影，搭配浅灰色的哑光地面作为承载，通过真实的投影效果强化轴体的立体感与空间感。设计思路上，该轴模型完全遵循机械设计中轴类零件的设计规范，各段尺寸比例参考常规传动场景的轴件参数设定，既保证了结构的合理性，也兼顾了模型的展示效果，可用于机械结构演示、装配模拟、教学展示等场景，能够直观展现阶梯轴的结构特点与装配逻辑，帮助理解轴类零件在传动系统中的定位与连接作用。
