地暖用塑料分集水器流形组件设计

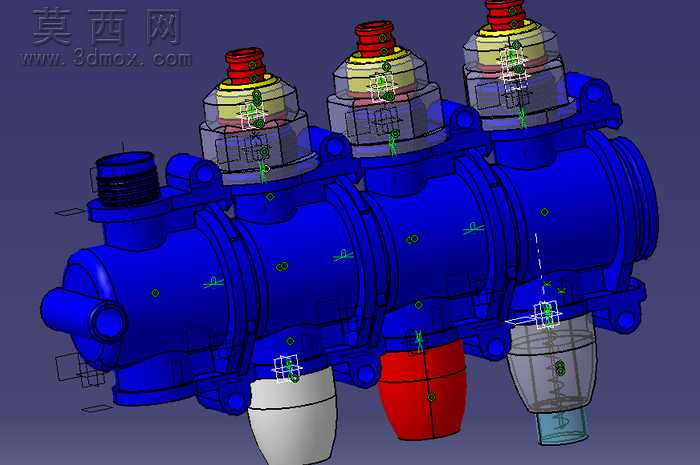

本模型为地板采暖系统配套的塑料流形集成组件，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证各流道的同轴度与接口尺寸的通用性，整体采用模块化拼接思路，将三个独立的流体控制单元集成在同一主阀体上，减少了外接管路的连接点，降低实际使用过程中的渗漏风险。建模阶段先完成主流道的贯通式腔体设计，主阀体采用等壁厚的塑料壳体结构，壁厚均匀控制在2.5mm，适配注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲等成型缺陷。每个支路单元顶部设置独立的调节执行机构安装位，接口处设计有多层环形密封槽，可适配标准规格的O型密封圈，保证执行器安装后的密封性能；支路下部预留不同规格的管路连接接口，分别设计了卡接式、螺纹式两种连接结构，可适配不同外径的采暖支管。模型渲染阶段对不同功能部件赋予差异化材质：主阀体赋予深蓝色哑光工程塑料材质，模拟PPR或PERT采暖专用塑料的质感；顶部调节帽分别赋予红、黄配色的半透明塑料材质，区分不同支路的功能标识；下部接口分别赋予白色、红色、浅蓝色的工程塑料材质，对应供水、回水、测温等不同功能接口；密封件、紧固件部位赋予深灰色硬质塑料或金属质感材质，清晰区分各部件的装配层级。结构设计上充分考虑塑料件的成型特性，所有棱边均设置R0.5-R1mm的圆角过渡，避免应力集中；流道内壁做光滑过渡处理，减少流体在腔体内的阻力，降低输水过程中的压损；阀体外部设置多道加强筋结构，在不增加整体壁厚的前提下提升组件的结构强度，可承受采暖系统常规的工作压力。整体集成式的设计思路，将原本需要多个零件拼接的分集水结构整合为一体化模块，既减少了装配工序，也提升了组件整体的可靠性，可直接用于地暖系统的流体分配环节，也可作为自动化流体控制设备的集成阀组单元使用。
