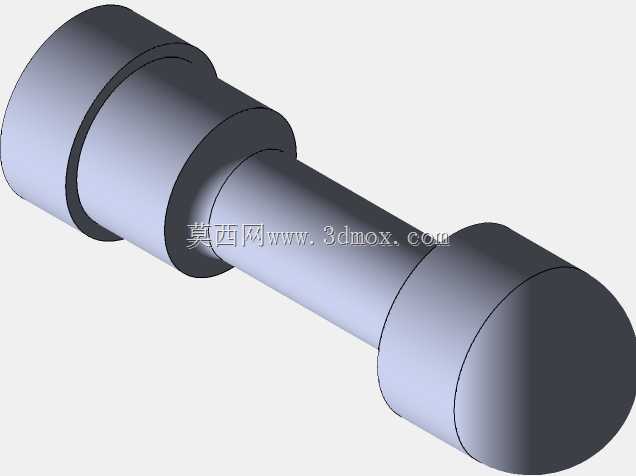

阶梯轴类旋转圆角结构练习实体零件

项目分类:通用机械零部件 发布时间:2022-07-30 ID:693711
  • 阶梯轴类旋转圆角结构练习实体零件

  这类阶梯轴结构在常规机械传动、工装夹具定位、小型设备的连接支撑场景中十分常见,不同于承受大扭矩重载的传动主轴,该类零件更多承担定位、导向、轻度载荷传递的作用,常见于小型通讯设备的内部连接结构、手动工装的定位销轴组件、轻载滑动机构的导向轴部位。从结构设计逻辑来看,该零件采用多段同轴圆柱的阶梯布局,两端的大直径轴段主要承担轴向限位作用,中间的细轴段为工作配合段,可与衬套、滑动轴承或者安装孔形成间隙配合,实现直线往复滑动或者低速回转的动作需求。设计过程中采用旋转特征作为主体成型方式,是因为这类全回转体零件通过旋转凸台可以一次性完成主体轮廓的构建,相比多段圆柱拉伸后组合的方式,能更好保证各轴段的同轴度公差,避免分段建模带来的基准错位问题,

  这也是轴类零件建模最符合加工逻辑的设计思路——实际车削加工中,这类零件也是通过棒料一次装夹车削成型,建模逻辑和加工工艺的匹配,能让后续导出工程图、生成加工路径时减少不必要的误差。各轴段的直径差根据实际安装边界设定,两端大直径段的外径要大于安装孔的孔径,以此实现装配时的硬限位,不需要额外加装轴端挡圈就能限制零件的轴向窜动,减少装配时的零件数量,降低小型设备的装配复杂度。轴段衔接处的圆角处理是该结构设计的重点练习内容,不同位置的圆角取值有明确的工程意义:配合面衔接处的小圆角主要是为了去除机加工后的锐边毛刺,避免装配时划伤安装孔内壁,同时减少轴段转折处的应力集中,避免零件在承受轻度冲击载荷时出现应力断裂;

  非配合面的过渡圆角则可以根据装配空间适当放大,在不干涉周边零件安装的前提下,进一步提升结构的抗疲劳性能。从安装边界来看,该零件的总长度需要匹配安装位的轴向空间,中间细轴段的长度要大于滑动行程的总长度,保证滑动过程中两端的大直径限位段不会脱出安装孔,各轴段的同轴度公差需要控制在0.02mm以内,才能保证滑动或者回转时的顺畅度,避免出现卡滞问题。这类零件的材料选择多根据使用场景确定,若用于普通工装定位,采用45号钢调质处理即可满足强度和耐磨性要求;若用于有防锈需求的通讯设备内部,则可以采用304不锈钢材质,表面不需要额外做涂层处理就能适应室内非腐蚀环境。建模过程中需要注意圆角特征的添加顺序,要在主体旋转特征完成后再统一添加圆角,

  避免先做圆角再进行其他特征操作导致的特征报错,同时圆角半径不能超过相邻轴段的半径差,否则会出现特征生成失败的问题,这也是旋转类零件建模时很容易踩的实操误区。在实际工程应用中,这类结构的尺寸参数需要根据具体的安装空间调整,比如当安装空间的轴向尺寸受限时,可以适当缩短两端大直径段的长度,只要保证限位面的接触面积足够承受轴向载荷即可;如果需要提升配合段的耐磨性,还可以在中间细轴段的表面做高频淬火处理,提升表面硬度,延长零件的使用寿命。
