L型带孔倒角结构机械零件

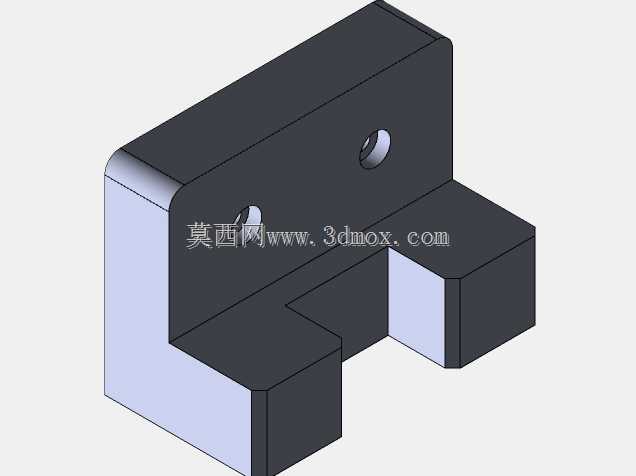

　　这类L型结构零件在通讯设备安装、小型工装夹具定位场景中应用十分广泛，日常做设备结构排布时，经常会用到这类带直角转折的支撑定位件，用来完成两个垂直方向的部件连接与载荷传递。从结构本身来看，整体采用直角L型布局，竖板与横板为一体化挤出成型结构，没有额外的拼接焊缝，整体刚性表现更好，在承受侧向载荷时不会出现拼接位开裂的问题。零件的棱边位置全部做了倒角处理，一方面是去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或者配套线缆，另一方面倒角结构也能在装配时起到导向作用，降低对位难度，提升装配效率。竖板上设置了两个贯通安装孔，孔位做了沉孔处理，安装时螺丝头可以完全沉入零件表面，不会出现突出干涉的问题，两个孔位的间距经过适配，

　　匹配常规通讯设备安装的标准孔距，不需要额外打孔调整就可以直接适配现有安装位。横板部分做了缺口式避让设计，在转折位置留出了足够的安装空间，避免和相邻部件的凸起结构产生干涉，这个缺口的尺寸边界经过反复校核，既保证了避让空间足够，又不会过度削减零件本身的结构强度，在缺口的棱边位置同样做了小尺寸倒角，避免应力集中导致零件在受载时从缺口位置开裂。从设计思路上来说，这类零件优先采用挤出加切割的加工工艺，先通过挤出工艺做出基础的L型截面型材，再按照需要的长度切割成坯料，之后完成孔位加工和倒角处理，整体加工流程简单，材料利用率高，适合批量生产，能够有效控制制造成本。在实际选型使用时，需要注意零件的安装边界尺寸，

　　竖板的高度决定了垂直方向的安装空间占用，横板的长度决定了水平方向的支撑跨度，安装孔的孔径适配常规的M4或者M5规格螺丝，能够满足大部分小型通讯设备、电子工装的固定需求。零件的壁厚设计均匀，挤出成型时不会出现壁厚不均导致的变形问题，加工完成后平面度表现良好，安装后不会出现翘曲导致的固定不稳问题。在做三维建模练习时，这类零件是非常典型的基础特征练习案例，通过挤出特征做出基础实体，再通过切割特征做出避让缺口，之后添加孔特征和倒角特征，就能完成整个零件的建模，整个过程可以熟悉基础特征的操作逻辑，理解工艺结构对零件设计的影响，比如倒角的设置位置、孔位的沉孔设计、避让缺口的尺寸把控，都是实际机械设计中经常会用到的细节处理方式。在实际装配场景中，

　　这类零件通常作为转接件使用，一侧固定在设备机架上，另一侧用来固定通讯模块或者小型功能组件，能够抵消两个安装面之间的高度差，同时保证连接的刚性，在有轻微振动的使用场景下，一体化的结构也能避免松动问题，长期使用的可靠性表现优于拼接式的转接件。做结构校核时，需要重点关注转折位置的应力分布，因为直角转折位置是应力集中的高发区域，通过在转折位置设置合理的圆角或者倒角，能够有效分散应力，提升零件的承载能力，这个零件在转折的外侧做了大尺寸倒角，内侧保持直角贴合安装面，既保证了和安装面的贴合度，又降低了外侧的应力集中系数，在承受垂直方向载荷时，应力分布更加均匀，不会出现局部应力过大导致的断裂问题。
