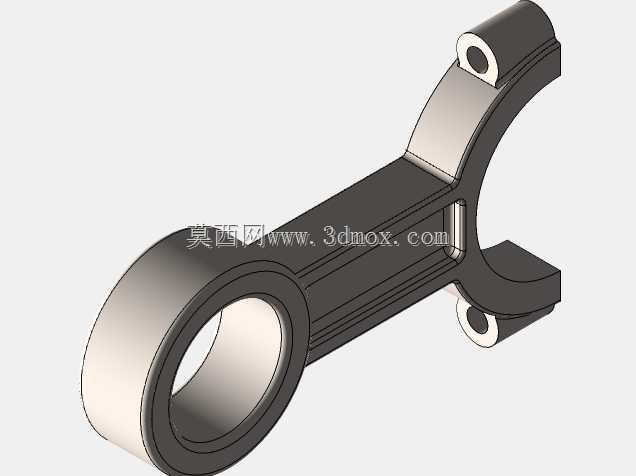

带夹装结构的传动连杆机械构件

项目分类:通用机械零部件 发布时间:2022-07-30 ID:693710
  • 带夹装结构的传动连杆机械构件

  这类带侧部夹装结构的连杆构件,常应用在需要实现往复动力传递、同时兼具辅助夹持定位需求的传动链路中,区别于常规两端铰接的标准连杆,其侧部延伸出的半开式夹装结构,可在动力传递过程中同步完成对配套杆件、轴销类零件的径向限位,省去额外加装定位抱箍的装配工序,在轻工机械的进给机构、小型通讯设备的内部传动组件、自动化产线的小件拨料机构中都能见到同类结构的应用。从结构功能来看,构件一端为整圆式铰接孔,孔壁预留了足够的壁厚以承受交变载荷下的挤压应力,孔口做了微小的倒角处理,既可以去除加工毛刺,也能在装配销轴时起到导向作用,避免硬敲装配导致孔口变形。连杆主体的杆身采用了等强度的变截面设计,靠近铰接端的位置截面厚度更大,

  向夹装端延伸时逐步过渡到适配夹装结构的厚度,杆身两侧设置的凸起加强筋,并非装饰性结构,而是为了提升杆身的抗弯曲刚度,在承受推拉载荷时减少杆身的挠曲变形,保证传动位置精度。侧部的夹装结构为开口式设计,上下两个带孔的凸耳是锁紧安装位,装配时穿入锁紧螺栓即可调整夹口的抱紧力,适配不同直径的被夹持杆件,夹口的内圆弧面与铰接孔的轴线保持严格的平行度公差,避免装配后被夹杆件出现别劲、卡滞的问题。设计这类构件时,首先要明确传动链路的行程与载荷参数,以此确定主铰接孔的中心距、孔径大小,以及杆身的截面尺寸,主铰接孔的孔径公差一般取H7级,与配套销轴采用间隙配合,保证铰接转动的灵活性,同时控制配合间隙在合理范围,避免传动过程中出现过大的回程误差。

  夹装结构的开口宽度需要根据被夹持件的直径调整,凸耳上的锁紧孔中心距要保证螺栓锁紧时,夹口的变形量处于材料弹性变形区间内,避免出现塑性变形导致夹装失效。从安装边界来看,构件的整体外轮廓需要匹配安装空间的尺寸要求,主铰接端的外圆直径不能超出周边构件的运动避让范围,夹装端的凸耳外侧要预留足够的扳手操作空间,方便装配时拧紧锁紧螺栓,杆身底部与安装基面之间要预留足够的安全间隙,避免运动过程中与基面发生摩擦剐蹭。建模过程中需要重点关注各特征之间的几何约束关系,主铰接孔的轴线与夹口内圆弧的轴线平行度、杆身加强筋的对称度、凸耳锁紧孔的同轴度,都是需要严格控制的形位公差,这些参数直接影响构件装配后的实际使用性能。细节尺寸的处理上,所有棱边都做了R0.

  5-R1的圆角过渡,一方面是减少热处理过程中的应力集中,避免构件受交变载荷时在棱边位置产生疲劳裂纹,另一方面也能去除加工后的锐边,防止装配调试过程中划伤操作人员。夹口内圆弧面的表面粗糙度要求略高于杆身其他非配合面,保证抱紧时的摩擦力足够,避免被夹持杆件出现打滑移位。这类构件的选材一般根据载荷等级确定,轻载场景下常用6061铝合金做硬质阳极氧化处理,兼顾轻量化与耐磨性,中载场景下则选用45号钢做调质处理,表面发黑防锈,重载场景下可选用40Cr材料做淬火处理,提升整体强度与抗疲劳性能。实际装配调试时,需要先将主铰接端的销轴装入对应铰接座,确认连杆转动无卡滞后,再将需要夹持的杆件放入侧部夹口内,逐步拧紧锁紧螺栓,过程中要反复测试被夹杆件的固定牢固度,同时转动连杆确认整个运动过程无干涉,锁紧螺栓的拧紧力矩要符合对应规格螺栓的力矩要求,避免力矩过大导致凸耳断裂,或是力矩过小导致夹装松动。
