VMC与HMC机床用wngx插入式刀架结构

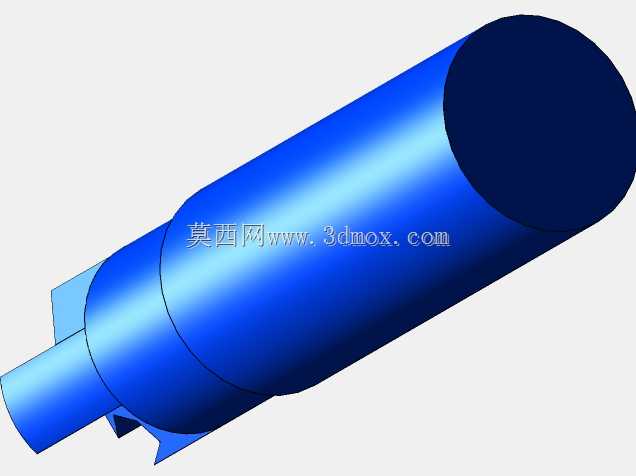

　　在立式加工中心与卧式加工中心的日常切削作业里，刀具装夹的同轴度、夹持刚性直接决定了连续加工的尺寸稳定性，这款插入式刀架正是针对两类加工中心的刀库接口、主轴装夹逻辑做的适配结构，区别于普通侧固式刀杆的装夹方式，它采用插入式的定位逻辑，能在换刀过程中快速完成与主轴锥孔、刀库卡座的对位，减少换刀时的对位偏差。从结构外形来看，整体采用阶梯轴式的主体构型，大直径段作为刀架的主体承载部分，表面做了光滑的圆柱面处理，一方面能降低刀库存取时的摩擦阻力，另一方面圆柱面的加工基准能保证装夹时的径向跳动控制在合理区间，小直径伸出段是刀具安装的定位端，预留的卡槽结构能配合锁紧机构完成刀具的轴向固定，避免重切削时刀具出现轴向窜动。

　　设计过程中优先考虑了加工场景的实际负载，在粗加工铣削、钻削复合工序里，刀架需要承受来自径向的切削抗力与轴向的进给力，因此主体的壁厚做了均匀化处理，避免应力集中导致的结构变形，同时在插入端的定位面做了公差收紧，保证插入主轴后与主轴轴线的同轴度，减少高速旋转时的动平衡偏差。安装边界上，这款刀架的外径尺寸适配主流加工中心的刀库卡位尺寸，不会出现刀库存取时的卡滞问题，轴向长度也匹配主轴的装夹深度，插入后不会出现伸出过长导致的刚性不足，也不会因为插入深度不够导致装夹失效。实际应用中，这类插入式刀架主要承担非标准刀具的装夹需求，当加工工序需要用到特殊规格的钻头、铣刀时，不需要更换整套刀柄，只需要通过这款刀架完成刀具与标准主轴接口的转接，

　　就能快速完成刀具配置，减少工装准备的时间成本。在卧式加工中心的多面加工场景里，刀架的对称结构能保证卧式装夹时的重力平衡，避免长时间停机换刀时刀架出现偏斜，影响下一次换刀的对位精度；在立式加工中心的高速铣削场景里，光滑的外圆柱面能减少高速旋转时的风阻，同时均匀的质量分布能降低动平衡校正的难度。结构上的卡槽设计没有采用复杂的锁紧结构，而是用最直接的卡位方式，一方面降低了加工制造的难度，另一方面在车间日常维护时，操作人员不需要专用工具就能完成刀具的更换与刀架的清洁，减少维护的时间成本。刀架的主体过渡段采用圆弧过渡，避免了直角台阶带来的应力集中，在承受断续切削的冲击载荷时，不会在台阶位置出现应力断裂的问题，延长了工装的使用寿命。

　　从建模逻辑来看，整个零件以回转体为基础特征，附加的卡位凸台采用对称布局，既满足了装夹定位的功能需求，也保证了零件整体的对称性，为后续的动平衡校正提供了基础，不需要额外做去重处理就能满足中低速加工的动平衡要求。在实际选型适配时，需要确认刀架的大端直径与刀库卡位的间隙，保证换刀机械手抓取时的夹持稳定性，同时小端的刀具安装孔尺寸要匹配所用刀具的柄部直径，避免出现装夹间隙导致的刀具跳动。这类插入式刀架相比传统的螺栓锁紧刀架，换刀速度更快，定位精度更稳定，尤其适合批量零件加工时的频繁换刀场景，能有效降低换刀辅助时间，提升设备的实际加工效率。
