机床用立式回转装刀夹持刀架结构

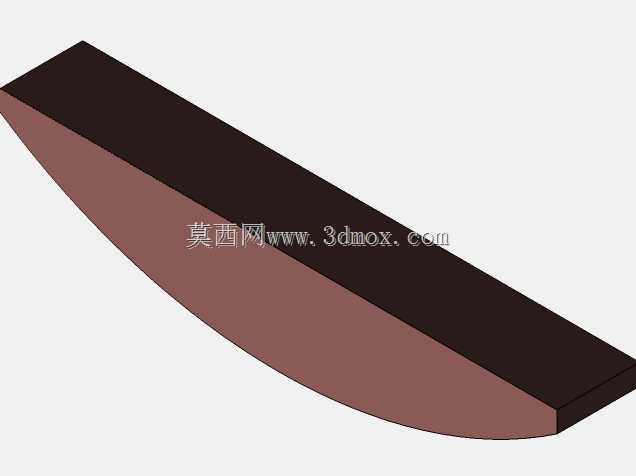

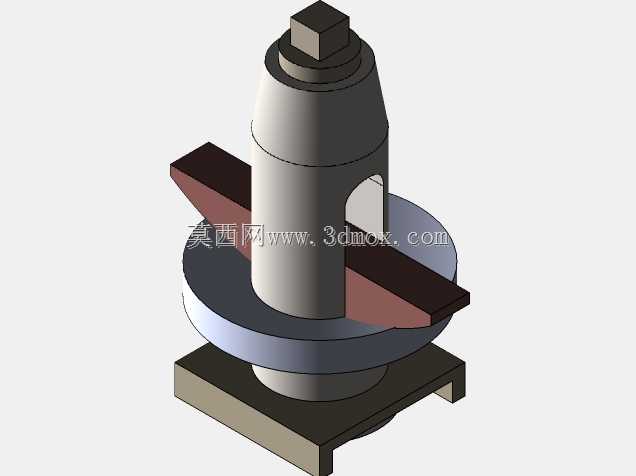

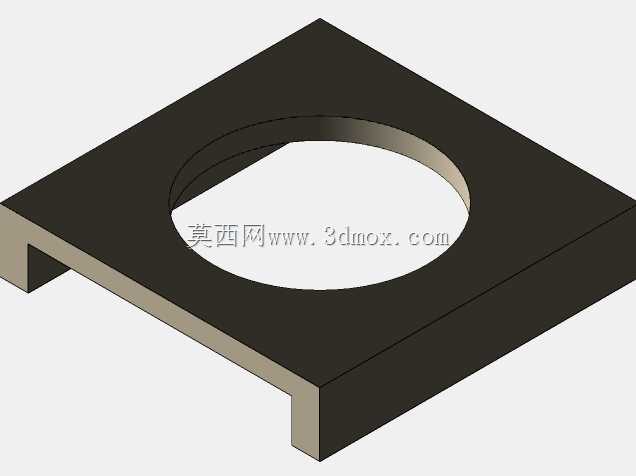

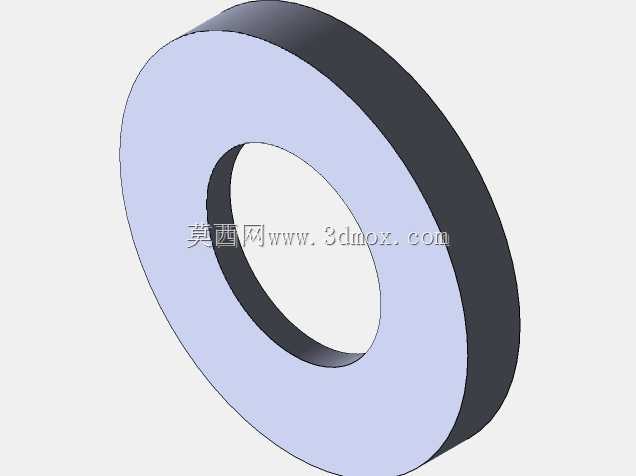

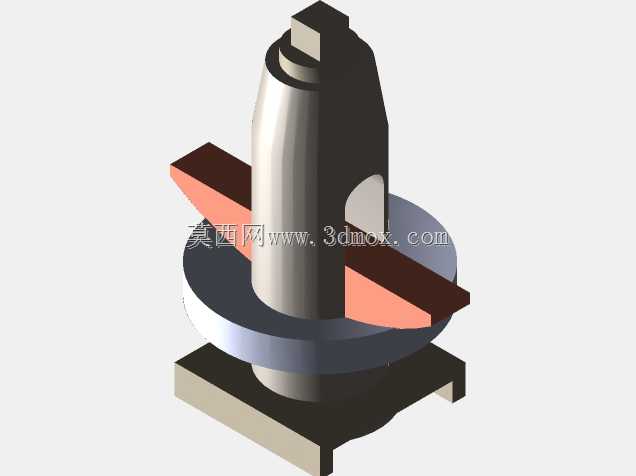

　　在常规金属切削加工场景里，这类立式刀架主要承担车床、小型专用铣床工位上的刀具装夹定位职能，区别于排式刀架的单排排布逻辑，该结构通过中部回转柱体实现工位切换的基础支撑，下部的方形安装基座直接贴合机床溜板的安装基面，靠基座底面的定位止口与机床T型槽内的定位块配合完成初始定位，安装时不需要额外做复杂的基面修配，只要保证基座底面与溜板平面的接触率达到75%以上即可满足刚性要求。从结构功能来看，中部的环形凸台是整个刀架的受力承载面，切削过程中产生的径向切削力会通过刀体传导到这个环形台面上，再分散传递到下部基座，因此设计时这个环形面的平面度公差控制在0.02mm以内，避免受力不均导致的刀具振颤。两侧伸出的刀夹安装翼板是直接承载刀具的部位，

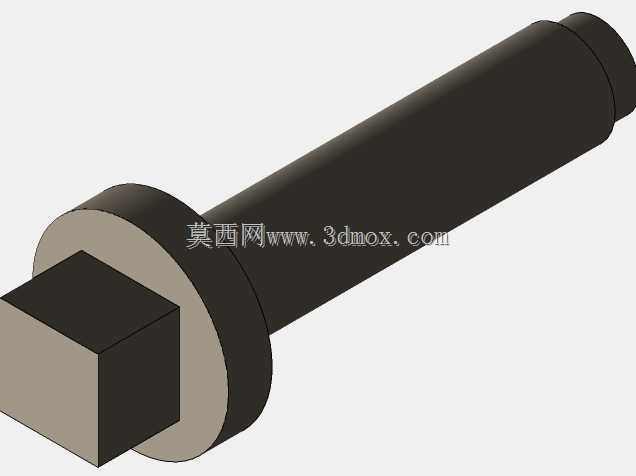

　　翼板上开有刀具安装槽与压紧螺栓孔，可适配方柄车刀、镗刀杆的装夹，翼板与中部柱体采用一体式结构设计，避免装配式结构带来的连接间隙，在断续切削工况下能有效减少连接部位的应力集中。上部的阶梯状柱体是刀架的锁紧定位部位，顶部的方头结构用于配合锁紧扳手，完成刀架转位后的压紧动作，柱体上开设的半圆缺口是转位定位销的配合位，每次转位后定位销卡入对应缺口，保证每个工位的重复定位精度控制在0.01mm以内，满足精加工工序的位置精度要求。设计过程中需要重点考量安装边界的干涉问题：下部基座的外轮廓尺寸要匹配溜板的安装空间，保证刀架回转时不会与机床尾座、卡盘部件发生碰撞，两侧翼板的伸出长度既要满足多刀位的安装需求，也要控制回转半径在机床允许的行程范围内，

　　避免超程碰撞。实际应用中，这类刀架多用于小型仪表车床、专用组合机床的切削工位，相比电动转塔刀架结构更简单，维护成本更低，适合小批量零件加工的简易机床改造场景，日常使用时只需要定期在中部回转副的接触面加注润滑脂，就能保证转位动作的顺畅，锁紧部位的压紧力要控制在合理范围，避免过大的压紧力导致柱体变形，影响定位精度。从建模逻辑来看，整个结构采用回转特征加拉伸切除的组合方式构建，先完成中部回转基体的建模，再依次添加下部安装基座、两侧翼板、上部锁紧结构的特征，所有配合面的倒角、退刀槽都按照实际加工工艺要求做了还原，没有出现工艺无法实现的尖锐棱角，安装孔的位置、尺寸都符合通用机床刀架的安装尺寸规范，可直接用于同类刀架的结构参考、改进设计，也能作为机床教学的结构演示模型使用，帮助初学者理解机床刀架的定位、锁紧、装刀的核心结构逻辑。
