带行星减速结构的微型直流驱动电机

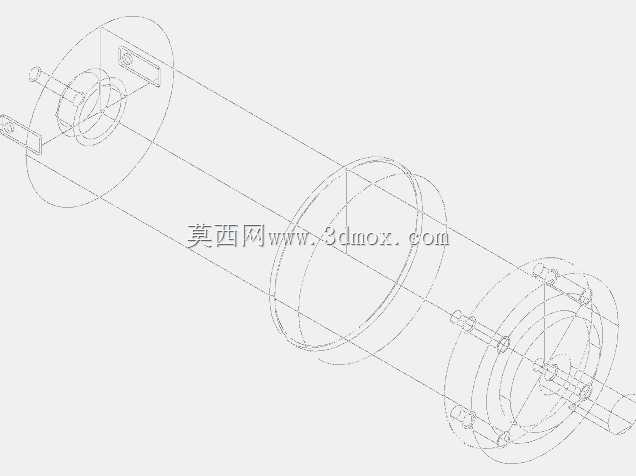

　　这款集成行星齿轮组的直流驱动部件，在小型精密传动场景中有着极高的适配性，常见于医疗输注设备、小型伺服执行机构、智能家电传动模块、精密检测仪器的进给单元中，这类场景对输出扭矩、转速稳定性、安装空间都有较为严苛的要求，普通开环直流电机很难同时满足低转速大扭矩、小体积安装的双重需求，而行星减速结构的加入刚好填补了这部分应用空白。从结构设计逻辑来看，这款产品将直流电机本体与行星减速舱做了同轴集成设计，动力从电机转子轴输出后，直接进入首级行星轮系，通过内齿圈与行星轮的啮合传动完成第一级减速，再逐级传递到末端输出轴，整个传动链完全同轴布置，没有额外的偏置传动结构，最大程度压缩了径向安装尺寸，对于安装空间局促的内嵌式传动场景非常友好。

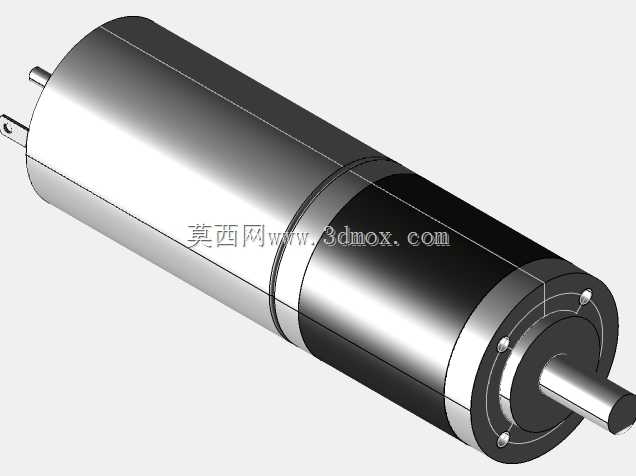

　　在功能特性层面，行星齿轮结构相比普通平行轴减速结构，拥有更高的传动效率与更均衡的载荷分布，多组行星轮同时啮合分担载荷，单齿承受的接触应力更小，长期运行下的齿面磨损更均匀，使用寿命比同体积的平行轴减速电机高出不少，同时同轴输出的结构让整机运行时的径向跳动更小，输出轴的回转精度更高，适合需要精准控制转角或者输出转速平稳的工况。设计过程中，安装边界的考量占据了很大比重，整机采用圆柱式外形，机身外壳做了阶梯式变径处理，电机段与减速段的外径差控制在合理范围，外壳预留的安装定位面可以直接适配标准的抱紧式安装座，不需要额外设计定制转接法兰，两端的输出轴与尾部定位轴都做了标准轴径设计，输出轴端的扁位结构可以直接与传动轮、摆杆等执行零件配合，

　　尾部的接线端子采用侧出式布局，不会额外增加轴向安装长度，方便在紧凑空间内完成布线。从实际选型适配的角度看，这类减速电机的输出转速可以通过调整行星轮系的齿数比来实现梯度覆盖，从每分钟几转到几百转的区间都可以通过更换轮系参数实现，不需要改动电机本体的电磁设计，对于系列化产品开发来说可以大幅减少设计重复工作量，三维建模过程中，需要重点关注各级行星轮与太阳轮、内齿圈的啮合侧隙，侧隙过大会导致输出端回差过大，影响传动精度，侧隙过小则会在装配时出现卡滞，运行过程中齿面润滑不足容易出现过早磨损，同时还要兼顾减速舱内的润滑脂留存空间，在轮系外围预留足够的储脂腔，避免长期运行后润滑脂流失导致传动噪音增大、效率下降。外壳的配合公差设计也需要重点考量，

　　电机定子与外壳的过盈配合量、减速舱内齿圈与外壳的定位精度，都会直接影响整机的同轴度，建模时需要将各级配合的公差带在三维模型中做明确标注，方便后续加工与装配环节做精度管控，输出轴的轴承位尺寸需要与选用的微型轴承内圈做合理配合，既不能过松导致跑内圈，也不能过紧导致装配时轴承损伤。在实际应用中，这类电机常被用于需要精准控制输出位移的场景，比如医疗设备里的药液推送机构，需要稳定的低转速输出与足够的推注力，同时要求运行噪音低、震动小，行星减速结构的平稳传动特性刚好匹配这类需求；在小型自动化设备的物料分拣摆杆机构中，这款电机可以直接驱动摆杆做往复摆动，不需要额外增加减速箱，整体结构更紧凑；在智能家居的电动窗帘、智能门锁锁舌驱动机构中，小体积大扭矩的特性也能很好满足安装空间受限、需要足够驱动力的要求。建模过程中还需要考虑整机的动平衡特性，由于转子与行星轮系都是高速旋转部件，在结构设计时需要尽量让旋转部件的质心落在回转轴线上，减少高速运行时的震动量，尤其是行星轮的安装销轴，需要保证位置度公差，避免行星轮公转过程中出现偏载，导致运行噪音增大。
