低功率单线圈闭锁继电器三维结构设计

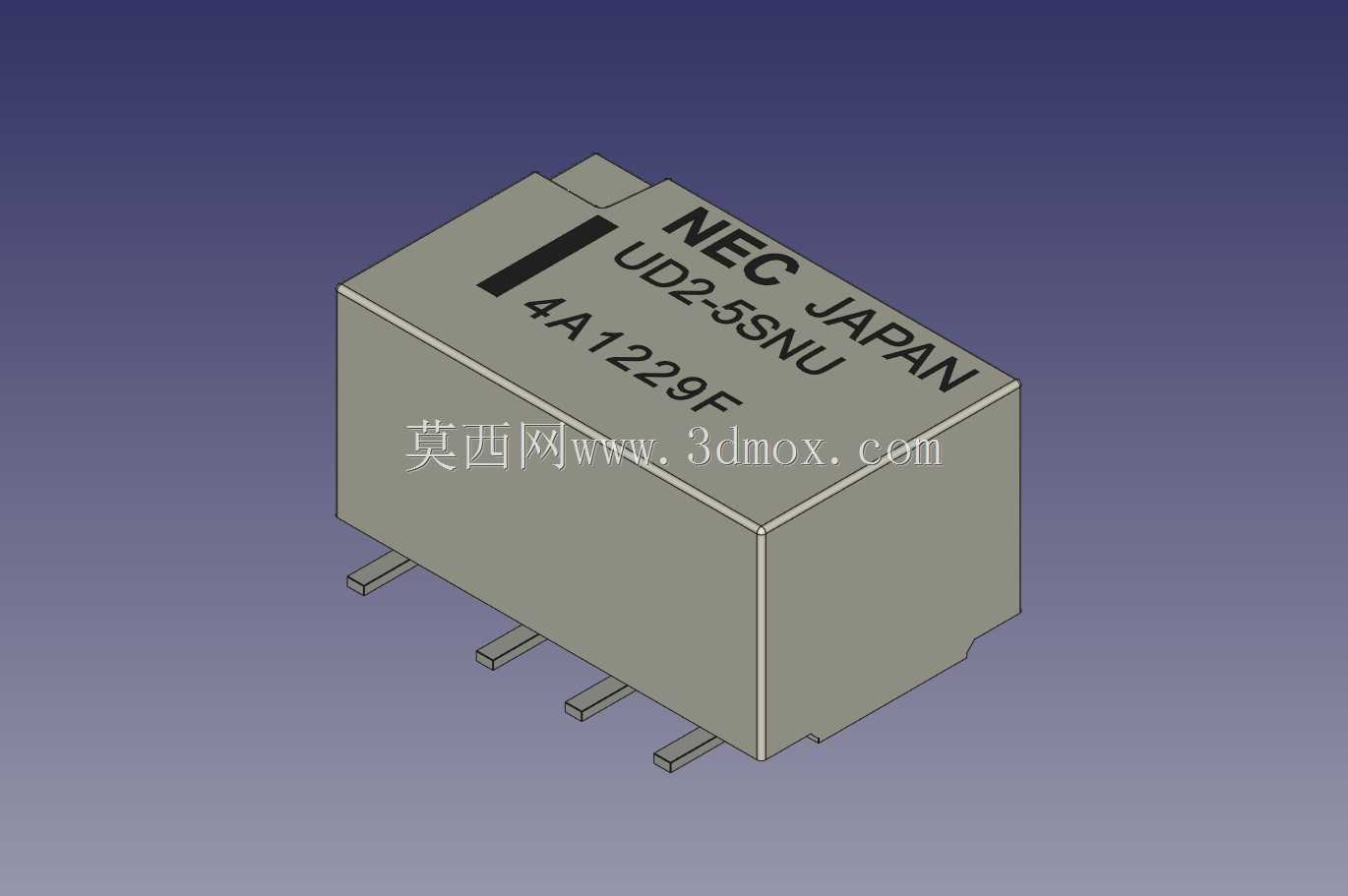

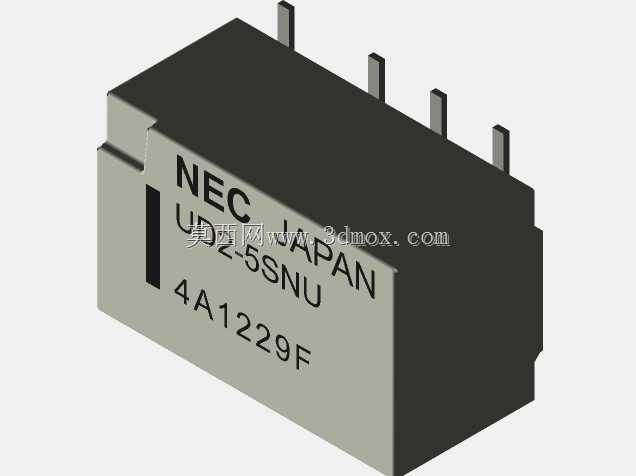

　　在低压信号控制回路的设计选型中，闭锁型继电器凭借线圈脉冲触发即可保持触点状态的特性，常被用于需要低功耗维持工作状态的通讯终端、便携工控设备、低功耗采集终端的电路设计中，这类元件不需要持续给线圈供电就能保持触点的通断状态，能大幅降低待机回路的功耗，尤其适合电池供电的长周期工作设备。本次还原的这款直插式闭锁继电器，采用方形塑封外壳结构，外壳表面丝印清晰标注了元件的规格参数与品牌标识，整体外形为规整的长方体结构，四个引出脚沿本体底部单侧排布，引脚间距符合常规直插元件的排布规范，能适配标准PCB板的焊盘设计，在做PCB布局时不需要额外调整焊盘间距，可直接匹配通用的2.54mm间距网格布局。从结构设计的角度来看，

　　这款继电器的外壳采用阻燃工程塑料注塑成型，外壳接缝处做了卡扣式封装设计，不需要额外的粘接或螺丝固定，就能实现内部磁路组件、触点组件的全密封防护，能抵御日常使用中的灰尘侵入、轻度溅水影响，适配常规工业级、消费级电子设备的内部使用环境。内部磁路采用单线圈闭锁结构设计，通过线圈通入的正向、反向脉冲电流来驱动内部衔铁动作，切换触点的通断状态，当脉冲电流消失后，依靠内部永磁体的磁力保持触点的当前状态，不需要持续给线圈施加工作电流，相比普通非闭锁继电器，长期工作状态下的线圈功耗几乎为零，能有效降低设备整体的待机功耗，这也是这类继电器在低功耗设备中被广泛选用的核心原因。在做三维结构建模时，重点还原了元件的外部安装边界尺寸，包括本体的长宽高参数、

　　引脚的伸出长度、引脚的截面尺寸、引脚之间的中心间距，同时还原了外壳表面的丝印标识位置、外壳的脱模斜度、底部引脚与本体的衔接结构，确保模型导入PCB设计软件或结构装配环境时，能准确检查元件与周边结构件的干涉情况。在实际设备装配场景中，这类直插式继电器通常采用波峰焊工艺焊接在PCB板上，建模时预留的引脚伸出长度完全匹配常规1.6mm厚度PCB板的焊接要求，引脚穿过PCB板后露出的焊端长度符合波峰焊的工艺标准，不会出现引脚过长顶到外壳、或者引脚过短焊接不牢的问题。从触点负载能力来看，这款继电器的触点可承载小功率信号回路的通断需求，适合切换毫安级的控制信号，不适合用于主功率回路的大电流通断，

　　在选型时需要明确区分信号类继电器与功率类继电器的应用边界，避免出现触点过载烧蚀的问题。在结构细节处理上，模型还原了外壳顶部的标识凹槽、侧面的合模线痕迹、底部引脚的根部加强结构，这些细节虽然不影响元件的核心功能，但在做产品的整机三维装配校验时，能更真实地模拟元件的实际装配状态，避免因模型过度简化导致的装配间隙误判，比如外壳侧面的合模线凸起如果没有还原，可能会导致设计时预留的元件与周边壳体的间隙过小，实际生产装配时出现干涉卡滞的问题。对于做电子设备结构设计、PCB Layout设计的工程师来说，这类精准的元件三维模型能大幅减少设计阶段的校验工作量，不需要在拿到实物样品后再反复调整PCB布局或结构壳体的避让空间，能有效缩短产品的研发周期，减少打样阶段的修改次数。在通讯类终端设备的设计中，这类继电器常被用于信号通路的切换、电源回路的低功耗保持控制，比如手持通讯设备的天线通路切换、低功耗采集终端的工作模式切换回路，都能看到这类闭锁继电器的应用，其紧凑的外形尺寸也适合在空间受限的便携设备内部布局，不会占用过多的PCB板面积。建模过程中严格按照实物的比例还原各个结构特征，没有对元件的外形做夸张的简化或艺术化处理，所有结构尺寸都参考实物的实际测量值，确保模型在装配环境中的参考价值，引脚的位置度公差也按照实际元件的生产公差做了对应还原，能真实反映元件焊接后的实际位置偏差范围，方便工程师在设计阶段就预留足够的装配公差余量。
