工业厂房换热站管道系统三维设计

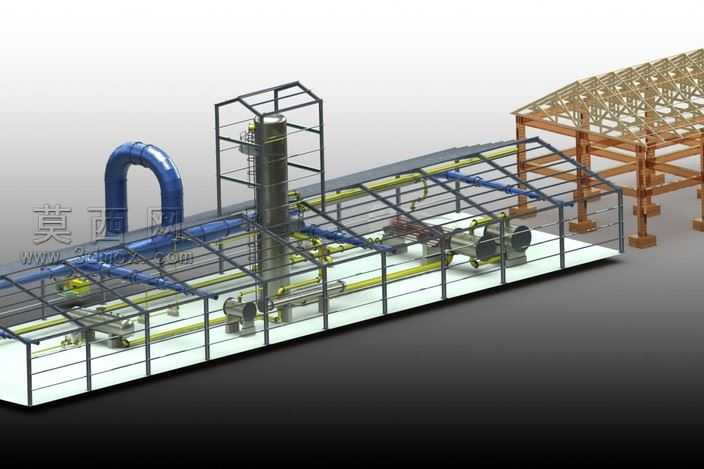

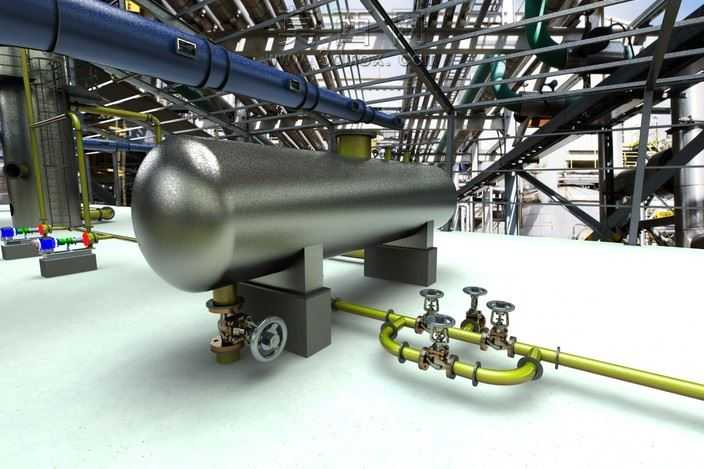

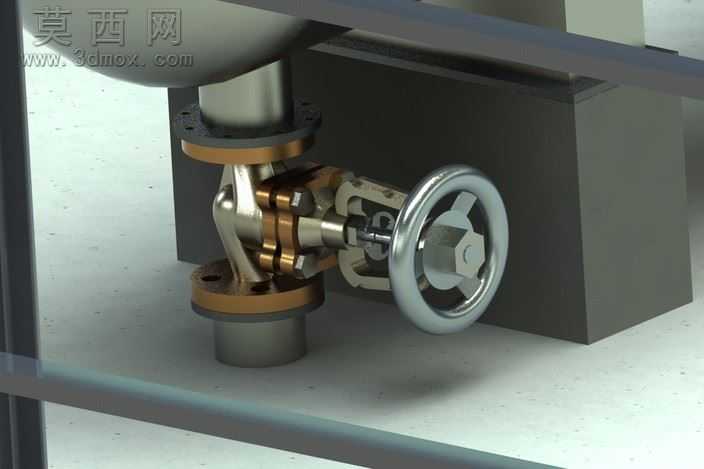

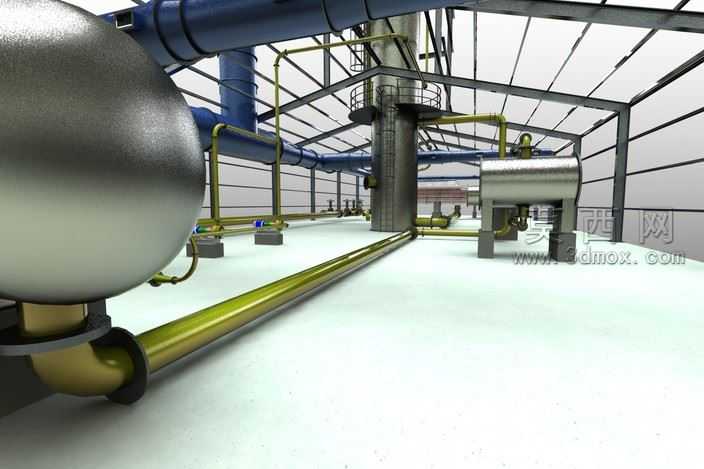

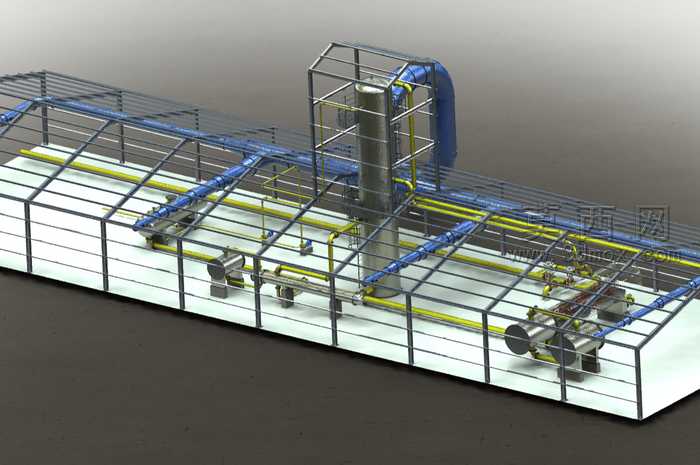

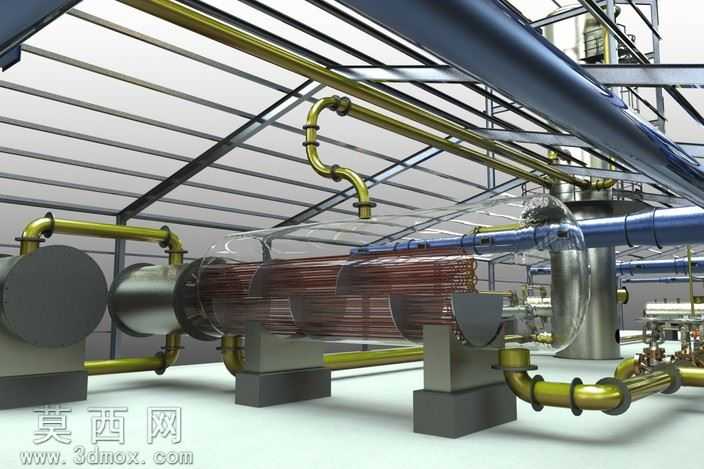

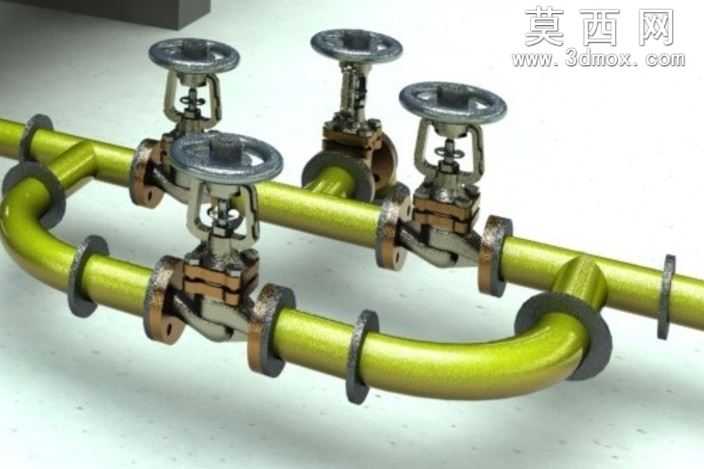

本作品为工业换热站配套管道系统的三维设计成果，建模阶段采用自顶向下的设计思路，先完成厂房钢结构框架、核心换热设备的基准定位，再依次排布不同介质的输送管路，确保所有管线走向符合工业流体输送的工艺要求，同时预留充足的设备检修、管线维护操作空间。建模过程中对不同功能的管道做了明确区分，主工艺管道、辅助循环管道、排污排气管道分别采用差异化的管径参数，所有管道转弯处均采用标准曲率的弯头构件，管道与设备接口处精准匹配法兰连接结构，避免出现错位、干涉等设计问题。材质渲染阶段针对不同管路做了区分处理，黄铜材质的工艺管道还原了金属抛光后的暖金色金属质感，表面添加细微的使用痕迹提升真实感，大口径循环管道采用哑光深灰金属材质，还原工业碳钢管道的涂装效果，核心换热设备的铜质换热管束做了红铜材质的质感表现，清晰展现内部换热结构的排布逻辑，设备基座采用混凝土哑光材质，还原工业现场的基座浇筑效果，厂房顶部的钢结构檩条采用镀锌钢材质，表面添加轻微的氧化质感，整体场景的光影采用工业厂房顶光加侧部补光的方案，让管道的空间层次、设备的结构轮廓清晰呈现，避免管线交错区域出现视觉混淆。结构设计上充分考虑工业管道的安装逻辑，所有管道支吊架的位置均做了合理排布，垂直管道设置承重支架，水平长距离管道设置滑动支架与固定支架组合结构，管道与设备连接处设置软连接过渡段，抵消设备运行产生的振动传递，阀门、仪表的安装位置均预留操作空间，符合现场操作的人体工程学要求，管线排布避开了设备吊装通道、检修操作区域，整体布局紧凑合理，既满足流体输送的工艺压降要求，也兼顾后期运维的操作便利性。
