氨吸收式冷水机组工业设备三维设计

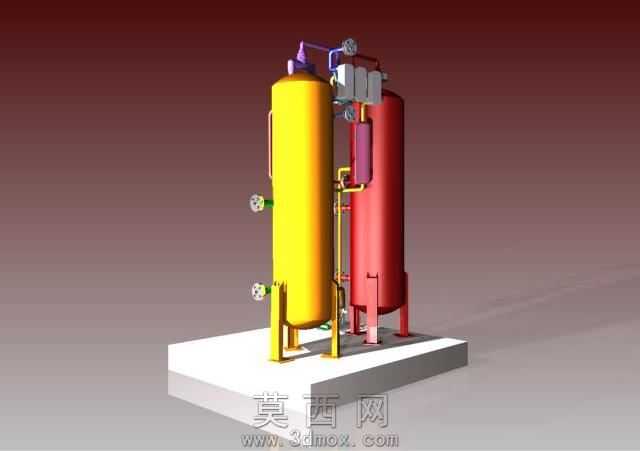

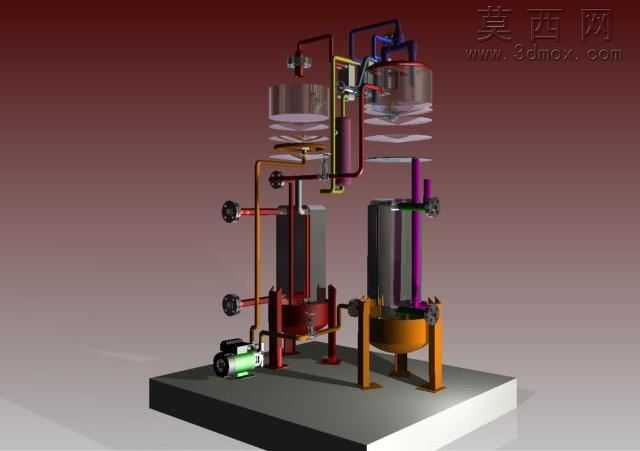

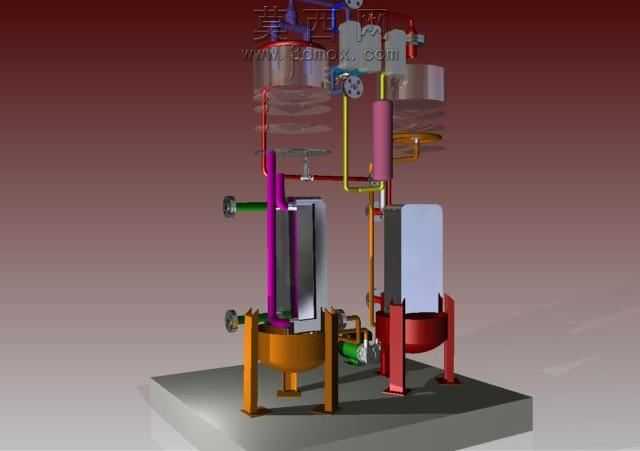

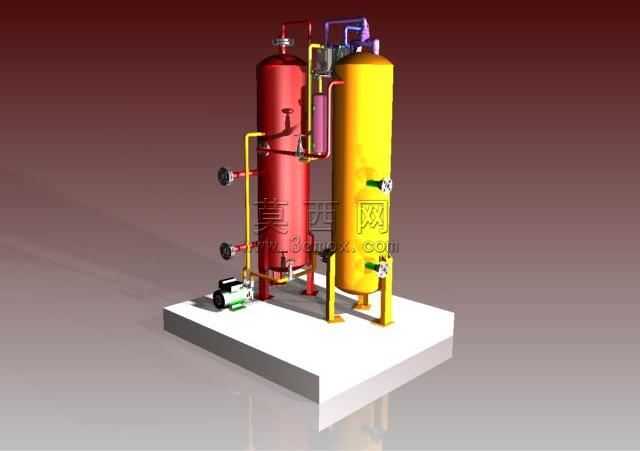

本作品为氨工质吸收式冷水机组的三维设计模型，建模过程中严格遵循吸收式制冷系统的工艺布局逻辑，采用参数化建模方式完成整体结构搭建。首先针对机组核心的两个立式承压罐体进行建模，左侧黄色罐体为吸收器单元，建模时还原了罐体上下封头的圆弧过渡结构、侧壁的介质接管接口、罐体侧面的液位观测组件、底部的支撑支腿结构，罐体表面赋予哑光金属烤漆材质，还原工业设备的漆面质感；右侧红色罐体为发生器单元，建模时精准还原了罐体顶部的汽液分离组件、侧壁的浓稀溶液管路接口、底部的溶液回流接口，罐体表面赋予耐高温红色防腐漆面材质，清晰区分两个核心功能单元。两个罐体之间的连接管路采用扫掠建模方式完成，还原了不同管径的溶液管道、冷剂蒸汽管道的走向，管道上的截止阀、视液镜、压力表组件均单独建模装配，压力表的表盘刻度、阀门的手轮结构都做了细节还原，金属管路赋予抛光不锈钢材质，阀门手轮赋予哑光工程塑料材质，区分不同部件的材质属性。罐体顶部的换热盘管组件、溶液热交换器模块采用装配化建模，还原了翅片换热结构、管路连接法兰的细节，法兰的螺栓孔、密封面结构都做了精准还原。整体模型装配在一体化钢制底座上，底座的防滑纹理、安装地脚孔都做了结构还原，底座赋予碳钢喷砂防锈材质。渲染阶段采用三点布光方式，主光从侧上方打亮罐体主体结构，补光弱化管路区域的阴影，轮廓光勾勒罐体边缘提升立体感，背景采用渐变深灰色突出设备主体，渲染输出的效果图清晰展现了机组的整体布局、部件连接关系与材质质感。设计过程中充分考虑氨吸收式制冷的工艺原理，调整了热交换单元的管路排布，优化了减振支撑的结构位置，确保模型结构符合太阳能热源驱动的吸收式冷水机组的实际运行逻辑，可用于制冷系统原理演示、设备结构教学、方案展示等场景。
