哈斯SL30数控车床十二工位伺服刀塔结构

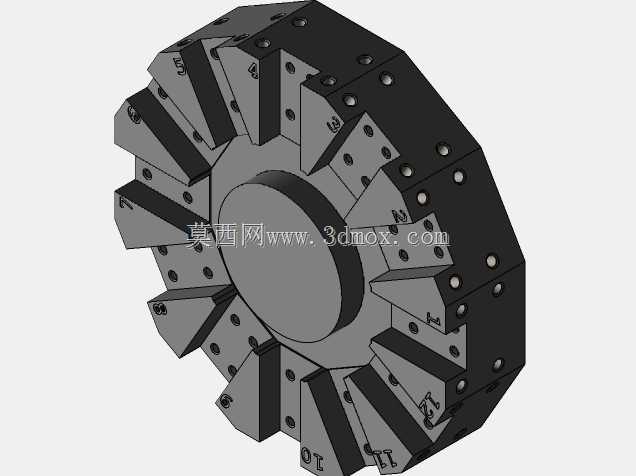

　　数控斜身车床的转塔刀架是直接决定车削工序加工效率、工序集中能力的核心功能部件，这款适配哈斯SL30系列数控车床的十二工位伺服刀塔，主要面向中小规格盘类、轴类零件的多工序连续车削场景，在通用机械零件加工、汽车零部件小批量量产、液压阀块车削、工装夹具零件加工等场景中应用广泛，可在一次装夹定位的前提下完成外圆车削、端面车削、内孔镗削、内外螺纹切削、切槽切断等多类加工工序，大幅减少工件重复装夹带来的定位误差，缩短工序流转的辅助时间。从结构设计逻辑来看，这款刀塔采用端面齿盘定位的经典伺服转塔结构，十二工位的刀位布局沿转塔圆周均匀分布，每个刀位均设置独立的刀具安装定位面与锁紧螺孔，可适配标准方柄车刀、圆柄镗刀杆的装夹需求，

　　刀位之间的分度角度经过精确计算，相邻刀位切换时不会发生刀具与工件、卡盘的干涉，可兼容最大直径300mm左右的盘类零件加工，适配SL30车床的主轴中心高参数，刀具安装面到主轴回转中心的距离严格匹配机床原有安装尺寸，不需要额外加装过渡垫块即可完成刀具装夹找正。刀塔的主体结构分为转塔本体、分度传动机构、齿盘锁紧机构、端面安装法兰几个核心部分，转塔本体采用多边形整体式结构设计，相比拼接式结构拥有更好的刚性，可承受重切削场景下的切削载荷，减少切削过程中的振刀问题；分度机构采用伺服电机驱动凸轮分度的结构，相比传统液压转塔拥有更快的换刀速度，分度定位精度可保持在±2μm以内，重复定位精度稳定，可保证批量加工过程中刀具位置的一致性，

　　不需要频繁对刀补偿。齿盘锁紧机构采用三片式端面齿盘结构，锁紧时齿盘完全啮合，整个转塔的刚性可与整体式刀座媲美，可承受大切深、大进给的粗车加工载荷，不会出现刀塔移位导致的零件尺寸超差问题。安装边界方面，这款刀塔的后端安装法兰尺寸完全匹配哈斯SL30车床的滑板安装螺孔位置，安装时不需要对机床滑板进行二次加工，可直接替换原有同规格刀塔，刀塔的液压、电气接口位置与原机床接口完全对应，安装过程中不需要重新布设管路线路，可大幅降低设备改造的工作量。刀塔的前端刀具安装面设置有定位键槽，装夹刀具时可通过定位键快速确定刀具的伸出长度与中心高，减少刀具装夹的找正时间，每个刀位的锁紧螺孔采用对称布局，锁紧力均匀分布，可避免刀具装夹偏斜导致的加工锥度问题。

　　在实际加工应用中，这类十二工位伺服刀塔可满足复杂零件的多工序加工需求，比如加工带有台阶外圆、内孔、内外螺纹、退刀槽的轴类零件时，可将所有工序需要的刀具一次性安装到对应刀位，加工程序运行过程中刀塔自动完成分度换刀，不需要人工干预更换刀具，单零件加工周期相比四工位电动刀架可缩短40%以上。针对不锈钢、合金钢等难加工材料的车削加工，这款刀塔的整体刚性设计可有效抑制切削振动，提升零件表面加工质量，减少刀具的非正常损耗。设计建模过程中，所有结构尺寸均参考实际设备的测绘数据完成，齿盘的啮合参数、分度凸轮的轮廓曲线、刀位的分布角度都经过实际验证，可直接用于设备维修的备件测绘、机床改造的结构参考、数控教学的结构演示场景，建模时还原了刀塔的所有细节结构，包括每个刀位的安装螺孔、冷却喷嘴安装位、转塔的密封结构、后端的传动连接结构，可直观展示伺服转塔刀架的内部结构逻辑与工作原理，帮助结构设计人员理解这类机床部件的设计思路，也可作为数控维修人员的结构参考资料，用于刀塔故障排查、部件更换时的结构对照。
